Hvordan løser en forlænget spindelgearflange butterflyventil driftsbarrierer for nedgravede og isolerede industrielle rørledningssystemer?

1. Komplet strukturel sammensætning og kernearbejdsprincip

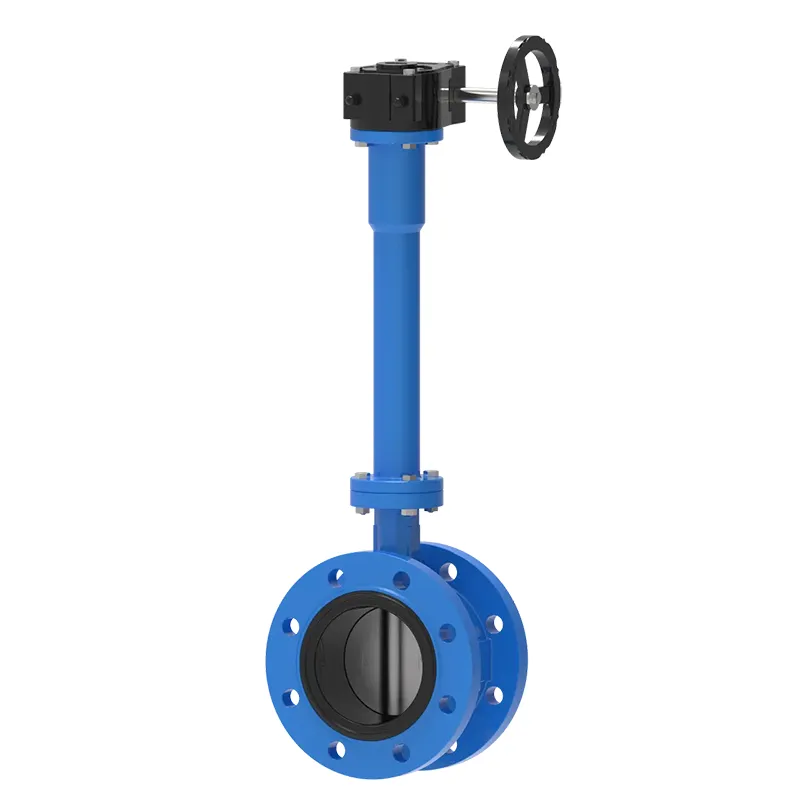

1.1 Opdelt komponentlayout af flange, forlænget spindel og geardrev

Tre funktionelle kernemoduler udgør hele ventilhuset, som hver udfører uafhængige rørledningsforbindelser, drejningsmomenttransmission og flowreguleringsopgaver. Det dobbeltflangede ventilhus har en boltet forbindelsesform med fuld flade, som danner stive tætningssamlinger med matchende rørledningsflanger, hvilket undgår middel lækagerisiko forårsaget af løs fastspænding af waferventiler under langvarige tryksvingninger. Den udvidede spindelkonstruktion er den mest differentierede del sammenlignet med almindelige sommerfugleventiler, som forlænger gearets betjeningshåndhjul til tilgængelig jord eller udstyrsplatform, hvorved driftspositionen adskilles fra den nedgravede eller isolerede ventilhusdel.

Snekkegearreduktionsboksen, der er installeret på toppen af ​​den forlængede frempind, konverterer stort drejningsmoment, der kræves til rotation af skiver med stor diameter, til let håndhjulsbetjeningskraft, hvilket effektivt reducerer den fysiske arbejdsintensitet for operatører. Inde i gearkassen kan præcisionssnekke- og snekkehjulets indgrebsstruktur låse skiven i enhver åbningsvinkel uden hjælpepositioneringsarmaturer, hvilket giver en stabil fast flowreguleringstilstand for langvarig rørledningsdrift. Alle transmissionsdele inde i den forlængede spindel anvender integreret splineforbindelse, hvilket sikrer synkron rotation mellem håndhjulsgear og intern butterfly-skive uden transmissionsslip efter tusindvis af åbnings- og lukkecyklusser.

• Stiv dobbeltflangeforbindelse forbedrer den samlede tætningsstabilitet under tryksvingninger
• Skræddersyet forlængede stammeoverførselsfunktionspunkt ud af begravet/isoleret område
• Reduktion af snekkegear reducerer driftsmomentet til regulering af rørledninger med stor kaliber
• Integreret spline spindelstruktur eliminerer risikoen for transmissionssvigt

1.2 Medium aflytning og flowreguleringsmekanisme

Den cirkulære sommerfugleskive, der er fastgjort på den nederste ende af den forlængede stilk, roterer 90 grader omkring den lodrette midterakse for at fuldføre fuld åbning, delvis drosling og fuld lukning af rørledningens tværsnit. Når skiven roterer parallelt med middelstrømsretningen, danner rørledningen en uhindret passage; når den roterer vinkelret på strømningsretningen, passer den ydre kant af skiven tæt til den elastiske tætningsring inde i ventilhuset for at opnå nul lækageopfangning af væske, gas og blandede medier. Gearkassen med vinkelskala kan præcist justere skivens rotationsvinkel inden for 0-90 grader, hvilket realiserer kontinuerlig lineær flowregulering i stedet for kun to-stats kontaktkontrol af enkle håndtagsventiler.

Den forlængede spindel er udstyret med flerlags pakningstætningskomponenter ved samlingen af ​​ventilhuset og forlænget muffe, som forhindrer rørledningsmediet i at sive opad langs spindlens mellemrum til gearets drivområde, hvilket undgår gearrust og middel forurening af driftsdele. Pakningssættet kan udskiftes uden at fjerne hele ventilen fra rørledningen under senere vedligeholdelse, hvilket i høj grad forenkler reparationsarbejdet på stedet af nedgravede ventiler, der er svære at adskille.

2. Materialetilpasningsstandarder for krop, stilk og tætningskomponenter

2.1 Klassificering af ventilhus og skivemateriale for forskellige mediemiljøer

Valg af materialekvalitet bestemmer direkte den langsigtede stabile driftscyklus for ventilen under specifikke mediumtemperatur- og korrosionsforhold. Duktilt jernventilhus med epoxybelægning er meget udbredt i kommunal vandforsyning, brandbeskyttelse og kølevandsrørledninger, med god modstand mod neutral vandmediumerosion og lav fremstillingsbearbejdningsvanskelighed. Kulstofstål WCB krop er velegnet til højtemperatur damp- og olietransportrørledninger, der opretholder stabil mekanisk styrke under medium temperatur op til 425 ℃. Rustfrit stål CF8/CF8M krop matcher kemisk syrebaseret blandet medium og kystsaltholdige vandrørledninger, der modstår grubetæring forårsaget af chloridioner.

Sommerfugleskivens materiale skal være i overensstemmelse med ventilhusets korrosionsbestandighed for at undgå elektrokemisk korrosion mellem forskellige metalkontaktflader. Overlejringsskive af rustfrit stål er konfigureret til korrosive medium arbejdsforhold, mens bronzelegeringsskive er valgt til havvandscirkulerende rørledninger for at forhindre vedhæftning af marine organismer og elektrolytisk korrosionsskader. Alle metalstøbeemner gennemgår spændingsaflastningsbehandling efter formning for at eliminere intern deformationsspænding, der genereres under støbning, og forhindrer ventillegemet i at revne under skiftende kolde og varme omgivelser.

2.2 Standarder for udvidet frempind og gearkasse internt transmissionsmateriale

Den forlængede stilk bærer gentagne torsionsbelastninger i langvarige åbnings- og lukkecyklusser, så højstyrke rustfrit stål 410 eller legeret stål 4140 materialer er vedtaget, med streng hårdhedskontrol for at undgå gnidning og brud under drejningsmomentoverførsel. Den ydre beskyttelsesmuffe på den forlængede stilk bruger sømløst stålrør med anti-rustbelægning, der isolerer underjordisk jordfugtighed og rørledningsvarmeisoleringsdamp fra at komme i kontakt med kerneakslen for drejningsmomenttransmissionen, hvilket i høj grad forlænger levetiden for den forlængede stammesamling, der er begravet under jorden i mange år.

Snekke og snekkehjul inde i gearkassen vedtager bronzelegering, der matcher kulstofstål-ormstruktur, som danner selvsmørende friktionspar under indgrebsrotation, hvilket reducerer regelmæssig fedtvedligeholdelsesfrekvens. Gearkasseskallen bruger støbt aluminiumslegering med let vægt og stærk oxidationsmodstand, som ikke vil producere tungt rustlag for at blokere håndhjulets rotation efter langvarig udendørs eksponering eller underjordisk hvælvingsplacering.

3. Standard installationsflow for nedgravede og isolerede rørledningslayouts

3.1 Pre-installation Pipeline og parameterbekræftelsestrin

Inden ventilhuset hejses og forbindes, skal teknikere bekræfte tre kerne-tilpassede parametre for produktet for at matche rørledningslayoutet på stedet: faktisk nedgravet dybde eller isoleringstykkelse for at bestemme den nødvendige forlængede spindelængde, rørledningens nominelle tryk for at vælge matchende flangetrykkvalitet og mediumtype for at kontrollere, om skiven og tætningsmaterialekvaliteten opfylder kravene til anti-korrosion. Utilpasset spindelængde vil få tandhjulet til at synke ned i den nedgravede hvælving eller blive dækket af rørledningsisolering, hvilket mister funktionalitet; uoverensstemmende flangetrykkvalitet vil føre til lækage af flangepakning under rørledningsdesigntryk.

Rengør flangetætningsfladen på de forreste og bagerste rørledninger grundigt, fjern svejseslagge, rustpletter og hårde partikler for at undgå ridseskader på den elastiske tætningspakning under bolttilspænding. Placer den matchede ikke-metal flade pakning mellem de to grupper af flanger, og juster alle flangeboltehuller vandret for at forhindre excentrisk ekstrudering af pakningen forårsaget af forskudt installation af ventilhuset, som vil danne lokal medium lækagepassage efter langvarig drift.

3.2 Begravet rørledning speciel fast og stammebeskyttelsesfunktion

Efter at ventilhusets flange er fuldt boltet og fastgjort ved krydssymmetrisk stramningssekvens, fyldes sorteret sand rundt om ventilhuset til lagdelt komprimering, så store hårde sten ikke ekstruderes direkte af ventilskallen for at frembringe lokal deformation. Den ydre beskyttelsesmanchet på den forlængede spindel skal pakkes ind med vandtæt anti-korrosionsviklet materiale fra ventilhuset til jorddriftsplatformen, hvilket blokerer underjordisk grundvand og ætsende jord i at komme i kontakt med spindlens metaldele. Der er reserveret et hult beskyttende brønddæksel i den jordede ende af stilken, som kan åbnes direkte for at betjene håndhjulet uden større jordudgravning ved senere inspektion og justering.

Til tykt isoleret indendørs rørledningsinstallation skal der reserveres en lodret kanal, der matcher den forlængede spinds ydre diameter ved rørledningens isoleringsindpakningsposition, ikke vikle varmeisolerende bomuld rundt om gearkassen og spindeleksponerede sektion, for at forhindre varmeakkumulering i at accelerere forringelsen af ​​gearsmørefedtet og ældning af toppakningens tætningsdele. Efter installationen udføres fuld slagåbnings- og lukningstest af håndhjulet for at verificere, at skiven roterer uden blokering, og at vinkelskala-indikationen stemmer overens med den faktiske strømningsopfangningstilstand.

• Krydssymmetrisk flangebolt tilspænding for at forhindre pakning excentrisk ekstruderingslækage
• Vandtæt beskyttende indpakning til forlænget stilkbegravet sektion mod jordkorrosion
• Reservere uafhængig lodret kanal til frempind for at undgå isoleringsindpakning gearkasse
• Fuld slag åbning-lukke test for at eliminere disken fastklemning skjult fare efter installation

4. Hovedanvendelsesscenarier for industrielle og kommunale rørledninger

4.1 Kommunal underjordisk vandforsyning og brandsikringsledningsnet

Kommunale vandforsyningsledninger i byer og nedgravede brandslukningsringe er de mest anvendelige områder for denne forlængede spindelflangeventil. De fleste hovedrørledningsgrene lægges under vejoverfladen eller grønt bæltejord, og almindelige kortstammede ventiler har brug for storstilet vejgravning, hver gang der udføres flowjustering eller vedligehold af rørledningsafskæring, hvilket medfører stor forstyrrelse af bytrafikken og det daglige beboerliv.Forlænget spindelgear flange butterfly ventilforlænger betjeningsudstyrets håndhjul til jordinspektionsbrøndpositioner, og alle åbnings-, luknings- og flowdrossel-operationer kan kun fuldføres ved at åbne brønddækslet uden udgravning af vejoverfladen og konstruktionsarbejde med jordtilbagefyldning af rørledninger.

Kommunale brandbeskyttelsesrørledninger kræver stabil tætningsydelse under øjeblikkelig trykstigning, når brandpumper starter. Den stive dobbeltflangeforbindelse og flerlags elastiske tætningsringstruktur kan tåle øjeblikkelig trykpåvirkning uden medium nedsivning. Snekkegearets selvlåsende struktur kan holde ventilen helt åben i lang tid i daglig standby-tilstand og lukker ikke automatisk på grund af vibrationer i rørledningens vandstrøm, hvilket sikrer uhindret brandslukningsvandpassage i nødberedskabsperioder.

4.2 Fabriksisolerede mellemtransportrørledninger

Rørledninger til kemiske anlæg med høj temperatur damp, varm olie og kølet saltvand har alle brug for tykke termiske isoleringslag for at reducere middel temperaturtab og undgå uheld på overfladen for operatører på stedet. Hvis standard kortstammede sommerfugleventiler anvendes, skal isoleringslaget omkring ventilen skæres op, hver gang flowet justeres, og nyt varmeisolerende bomuld skal pakkes ind igen efter drift, hvilket resulterer i gentaget spild af varmeisoleringsmaterialer og hyppigt varmetab af rørledningen. Den forlængede stammestruktur adskiller operationsgearkassen fra isoleringsindpakningsområdet, rørledningsisoleringen kan kontinuerligt pakkes ind som en helhed uden lokal skæring, hvilket opretholder fuldstændig termisk isoleringseffekt af hele rørledningen i lang tid.

Rørledninger til cirkulation af rent vand i stor skala til fødevareforarbejdning og farmaceutiske fabrikker vælger også denne flange-sommerfugleventil med forlænget spindeldrev. De fulde rustfrit stål-kontaktmediedele matcher sanitære produktionsstandarder, og geardriftstilstanden realiserer præcis flowregulering med lille rækkevidde, som stabilt kan kontrollere det medium flow, der kræves af produktionsudstyr uden øjeblikkelige store flowudsving, der påvirker produktbehandlingsstabiliteten.

4.3 Parker underjordiske regnvands- og spildevandsledninger

Campus, industripark og beboelsesområder nedgravede regnvands- og spildevandsledninger er nedgravet under grønne arealer og fortove, med spredte inspektionsbrønde reserveret med mellemrum. Ventilens forlængede spindeldesign matcher perfekt den lodrette dybde af disse inspektionsbrønde, vedligeholdelsespersonale kan direkte nå gearhåndhjulet ved brøndmundingen uden at gå ned i den dybe brønd til drift. Epoxy-korrosionsbelægningen af ​​duktilt jernventilhus modstår langvarig erosion af spildevand indeholdende organiske urenheder, og den udskiftelige ydre tætningsring kan vedligeholdes på stedet uden integreret ventilafmontering fra rørledningen.

• Kommunale nedgravede vandrør eliminerer vejgravearbejde under ventiljustering
• Isolerede fabriksrørledninger undgår gentagen skæring og genindpakning af termisk bomuld
• Selvlåsende brandrørledningsudstyr forhindrer utilsigtet lukning under vandstrømsvibrationer
• Kloakrørs anti-korrosionsbelægning tilpasser langsigtet organisk medium erosion

6. Regelmæssig inspektion og langsigtet anti-korrosionsvedligeholdelse

Nedgravede og isolerede installationsmiljøer fremskynder ældningen af ​​ventilens eksterne komponenter, så standardiserede periodiske inspektions- og vedligeholdelsescyklusser skal formuleres i overensstemmelse med forskellige arbejdsforhold for at undgå pludselige tætningsfejl eller transmissionsstop under drift af rørledningen.Forlænget spindelgear flange butterfly ventilhar et design med opdelt udskiftelige sliddele, de fleste vedligeholdelsesoperationer kan udføres på stedet uden nedlukning af rørledningen og integreret ventilafmontering, hvilket i høj grad reducerer varigheden af ​​nedetiden for rørledningssystemet forårsaget af vedligeholdelsesarbejde.

6.1 Månedlige rutinemæssige inspektionsdele for geardriftsdele

Åbn brønddækslet eller den reserverede driftskanal for rørledningsisolering, drej håndhjulet frem og tilbage for fuld åbning og lukning, observer om rotationsprocessen har unormal blokering og unormal friktionsstøj. Kontroller gearkassens vinkelskalamarkør for at bekræfte, at den angivne åbningsgrad stemmer overens med skivens faktiske strømningsopfangningstilstand. Tør overfladestøv og fugtige mudderpletter af på gearkasseskallen, tjek om der er medium nedsivningsspor ved spindelpakningens øvre ende, og noter nedsivningsmængden til efterfølgende pakkeudskiftningsarrangement.

For gearkasser, der er installeret i underjordiske fugtinspektionsbrønde, skal den ydre skal tørres af med en tør klud hver måned for at fjerne kondenserede vanddråber, der er fastgjort til overfladen, hvilket forhindrer langvarig fugtkorrosion af aluminiumslegeringens overflade i at producere perforeringsskader på det indre tætningsfedthulrum. Hvis håndhjulets rotationsmodstand tydeligvis stiger i forhold til den tidligere inspektionsrekord, skal der sprøjtes supplerende smørefedt ind i gearkassen gennem den reserverede fedtindsprøjtningsdyse.

6.2 Årlig vedligeholdelse af udskiftning af dyb anti-korrosion og tætning

Udfør fuld korrosionsinspektion af den forlængede ydre beskyttelsesbøsning hvert år, tjek om det ydre vandtætte anti-rust oprullede materiale har revner, falder af og jordvand siver ind i ærmegabet. Beskadigede anti-korrosionsindpakningsdele skal vikles igen med nyt vandtæt oprullet materiale, og samlingsspalten er forseglet med anti-rust forseglingslim for at blokere underjordisk korrosivt medium kontakt med metalskaftet.

Tag den ældne elastiske tætningsring ud inde i ventilhuset gennem flangeafmontering under årlig vedligeholdelse af rørledningsnedlukning, udskift den med en ny tætningsring, der matcher mediumtemperaturen og korrosionsgraden. Kontroller overfladeridserne og korrosionsgraden af ​​sommerfugleskiven, polér og reparer mindre rustpletter på skivens overflade, og udfør supplerende anti-korrosionsbelægningsbehandling før geninstallation i ventilhuset. Alt udskiftet gammelt tætningstilbehør er klassificeret og genbrugt i overensstemmelse med industrielt affaldshåndteringsstandarder uden tilfældig kassering.

• Månedlig fuld-takts håndhjuls rotationstest for at skærmen transmission blokerer skjult fare
• Rettidig supplerende gearsmørefedt, når rotationsmomentet øges tydeligt
• Årlig genindpakning af beskadiget stilk ydre vandtæt anti-korrosionslag
• Udskift ældende indre tætningsring under regelmæssig nedlukningsvedligeholdelse af rørledningen
