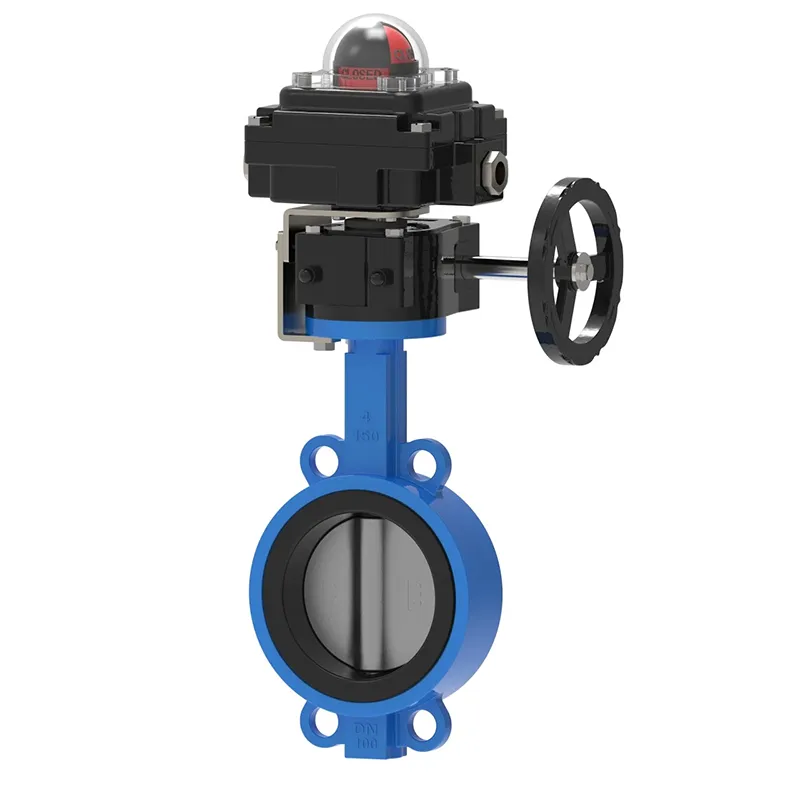

Sommerfugleventil med grænseafbryder

Efterhånden som fabrikker og deres processer bliver mere og mere komplekse og i højere grad er afhængige af systemfeedback i realtid, efterspørger mange kunder i stigende grad elektrisk feedback til både manuelle og automatiske ventiler. Hver ventil er forskellig, så Waits-ventilmodifikation Butterflyventil med grænseafbryder vil levere skræddersyede tjenester baseret på prøveventiler og nødvendige omskifterbokse.

Fordel

Lavpris ventilpositionsindikation produkt

Hotmelt-klæbende bagepulverbelægningsskal

2-kanals enkeltpolet dobbeltkast (SPDT) mekanisk afbryder, mærkestrøm 16 ampere

Du kan angive tænd/sluk-status ved hjælp af et klart synligt sfærisk indikatorlys

Knasten er nem at justere, og kalibreringen på stedet er enkel. Der kræves ingen værktøj.

To 1/2-tommer NPT-kanalgrænseflader

Butterfly Valve with Limit Switch er en manuel grænseafbryder velegnet til op til 8-tommer kugleventiler og butterflyventiler. Ventilen overholder ISO5211-standarden, opfylder NEMA 4X-klassificeringen og er udstyret med en indbygget låseanordning. Standard SPDT 10 ampere @ 120VAC grænseafbryder.

En endestop er en elektromekanisk enhed, der mekanisk forbinder en aktuator til en elektrisk kontakt. En grænseafbryder er en kontrolenhed, der drives af en genstands bevægelse. Kort sagt kan endestopkontakter overvåge bevægelsen af ​​andre objekter.

Mekaniske endestopkontakter har høj nøjagtighed og repeterbarhed. Kontaktsensorer bruges til at detektere tilstedeværelsen og positionen af ​​genstande i industrielle operationer.

Typerne af endestopkontakter er normalt opdelt i fire kategorier: knurhårtype, rulletype, håndtagstype og stempeltype. De er konfigureret som normalt åbne, normalt lukkede eller begge dele. I nogle applikationer er endestopkontakter blevet erstattet af nærhedssensorer.

Når en genstand kommer i kontakt med endestopkontaktarmen (eller stemplet), vil håndtaget bevæge sig en forudbestemt afstand, indtil kontakten aktiveres. Overkørsel refererer til, at håndtaget bevæger sig ud over den forudbestemte rejseafstand. hovedpunkter.

Specifikation af endestopkontakt

Da sommerfugleventilen med grænseafbryder er designet til specifikke operationer, skal hver grænseafbryder kalibreres i henhold til applikationen. Gennemgå venligst følgende parametre for at evaluere endestopkontaktens kompatibilitet med din målapplikation.

Skal: Trykstøbt aluminium: O-ringstætning

Valgfri 304 og 316 rustfri stålkonstruktioner

Belægning: Polyester pulverlakering (timer)

O-ring: Nitrilgummi (standard) -25 ℃ -85 ℃ (time)

Miljøtype: 4, 4X, IP67

Eksplosionssikker klasse: Cl 1 zone 1, Ex d IIC T6 Gb

Regional klassifikation: Nema 4, Nema 7

Fastgørelse: Rustfrit stål

Akse: Namur rustfrit stål

To halv tomme NPT gevind

Klemrækkekontakter: 8

Arbejdsspænding: 120VAC, 12VDC, 24VDC

Installationsbeslag: MB – 3,4:30 x 80, 130 H: 20, 30 (rustfrit stål)

Temperaturområde: -20 ℃ -85 ℃

Sensorer: CROUZET mekanisk kontakt (standard), nærhedsafbryder (ekstraudstyr)

Model: IP-67 (N4), ALS-500M (eksplosionssikker)
