Trunnion kugleventil

Waits Valve kan med sin komplette produktionslinje forsyne dig med kugleventilprodukter. Vi har stor erfaring med ventildesign og fremstilling, insisterer på produktkvalitet og relaterede tjenester, præferencepriser og rettidig levering. Vi overvejer fuldt ud forskellige applikationer og vedtager forskellige fremstillingsstandarder, såsom API6D/ ISO17292/BS5351 osv.

Send forespørgsel

Produkt beskrivelse

Trunnion kugleventil er en stålkugleventil, som er designet og fremstillet med fuld hensyntagen til ydeevne og overordnet levetid i brug. Ventilhuset er smedet med materialer af høj kvalitet, kuglen er installeret, og den midterste flange og hals er boltet. Ventilsædet opstrøms og nedstrøms er enkeltstempeleffekter, DBB-funktion. Samtidig er der tre strukturer til tætningen mellem ventilsædet og kuglen:

1. Traditionel blød tætningsstruktur;

2. Trekantet ringtætningsstruktur;

3. Hård tætningsstruktur.

Implementeringsstandarder

Designstandarder	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flangestandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Tilslutningsmetoder	RF, RTJ, BW
Test og accept	API598, API 6D, BS12569;
Strukturel længde	ASME B16.10, BS 558, BS12982, ISO 5752;
Tryk- og temperaturniveauer	ASME B16.34,
Krav til brandsikring	API6FA API607
Lave lækagestandarder	ISO 15848-1, API 622
Anti-korrosions design	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS 1" ~ 60" DN25~DN1500
Trykområde	Klasse150~ 2500 PN10-PN420
Temperaturområde	；-196℃ ~ +260℃
Anvendelsesområde	Postevand, spildevand, byggeri, petroleum, kemisk industri, fødevarer, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem mv.
Køretilstand	Turbine, pneumatisk, elektrisk
Ventilhus	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Støbninger: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bold	Kugle: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsædestøttering	Sædestøttering: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsædeindsats	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilspindel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ydelsesfunktioner

1. Ventilspindelen er designet til at forhindre ventilspindlen i at blive skubbet ud af ventilhuset på grund af forkert betjening.
2. Trunion-kugleventilen har en brandsikker og antistatisk anordning.
3. Emergency sealing grease injection ports are designed at the valve seat seal and the valve stem seal. Normal sealing does not rely on sealing grease. When the sealing surface is damaged and causes leakage, sealing grease can be injected for emergency repair. Each grease injection port is equipped with a grease injection valve and an embedded one-way valve.
4. En drænventil er installeret i den laveste position af ventilhuset for at udlufte og dræne ventilhulrummet; en udluftningsventil er installeret på den øverste del af ventilhuset for at udlufte og rense ventilhulrummet online. Drænventilen og udluftningsventilen kan være afspærringsventiler eller specielle udledningssamlinger for at sikre sikkerhed, pålidelighed og bekvemmelighed.
5. Den er udstyret med en forbindelsesplade, der kan matche forskellige drivanordninger, herunder håndtag, snekkegear, elektrisk, pneumatisk, gas-væske forbindelse, elektro-hydraulisk forbindelse, osv.
6. The valve with welded ends can adjust the valve end material (transition section) according to the user's pipeline material grade to ensure the adaptability and weldability of the material strength. For valves with sleeves at both ends, the length of the sleeves can ensure that on-site welding operations do not affect the sealing materials.
7. Nedgravet design. For nedgravede ventiler forlænges ventilstammen i henhold til projektets behov for at lette overjordiske operationer, og den tilsvarende fedtindsprøjtning, spildevandsudledning og udluftningsanordninger forlænges fra røret til jorden. Højden på den nedgravede og hævede ventil oplyses af kunden.

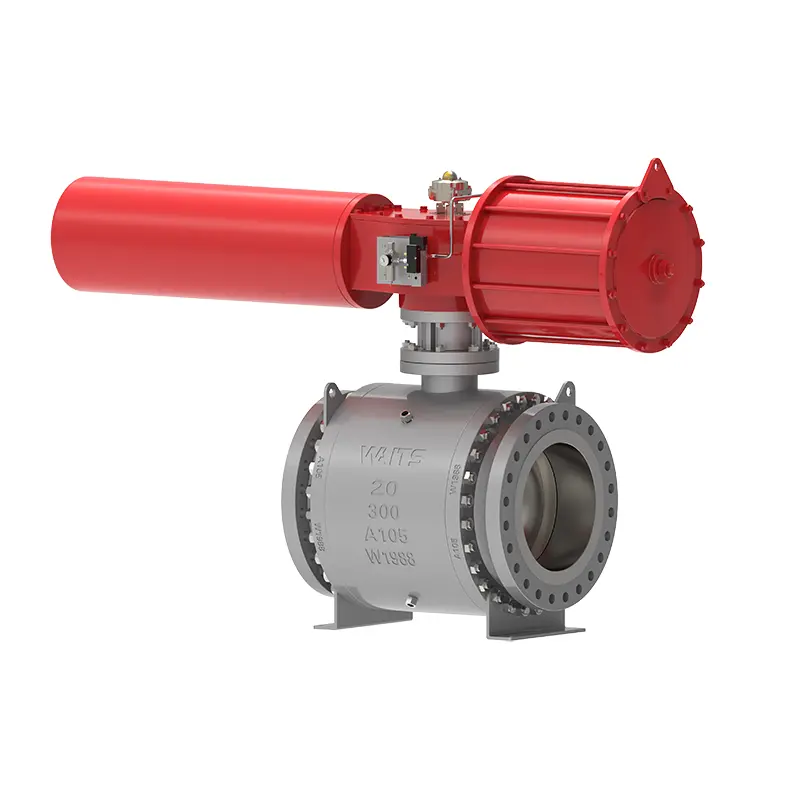

Trunnion Ball Valve
