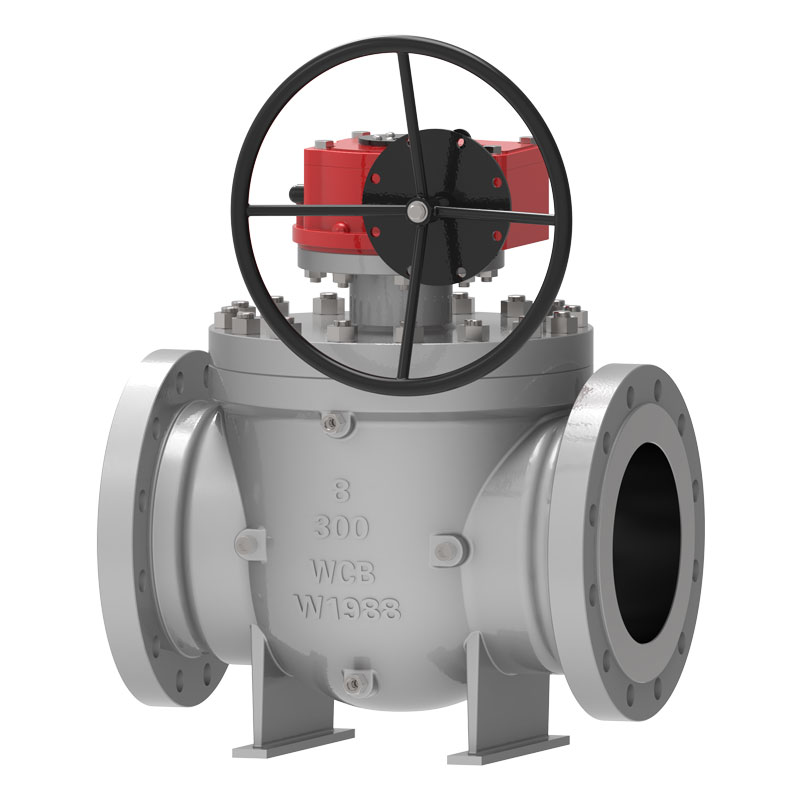

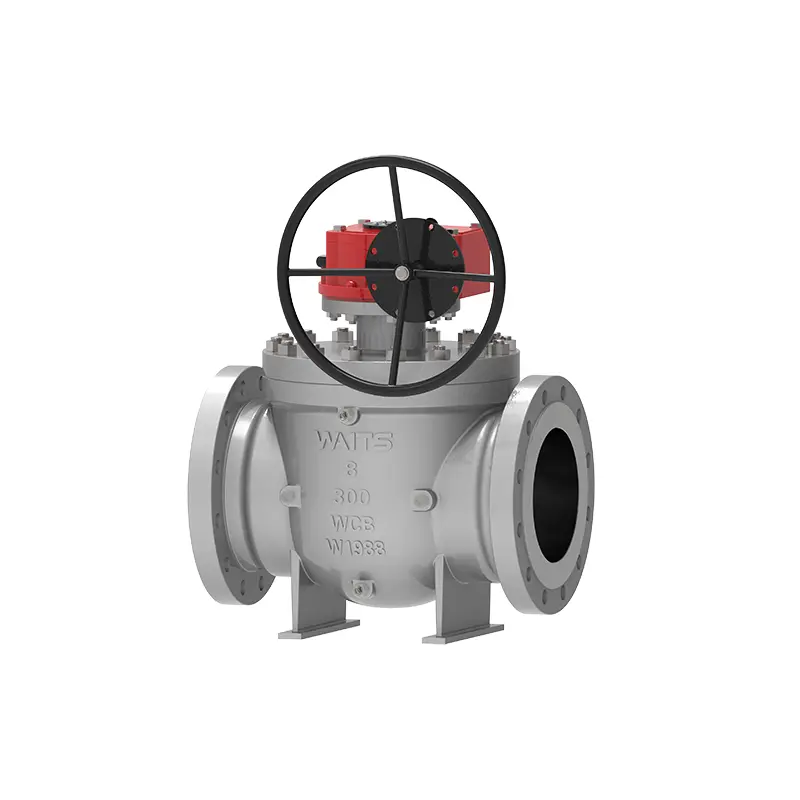

Top kugleventil

Waits er en stor ventilproducent og leverandør. Dens komplette produktionslinje kan producere højkvalitets topindgangskugleventiler. Denne kugleventil er designet, produceret og inspiceret i nøje overensstemmelse med API-standarder. Kørselsmetoden kan give kunderne en masse løsninger. Vi har mere end én produktionsbase, og vores leveringskapacitet er meget pålidelig, hvilket er dybt elsket af nye og gamle kunder.

Send forespørgsel

Produkt beskrivelse

Topindgangskugleventil bruges hovedsageligt i rørledninger og industrielle systemer. På basis af traditionel kugleventil med fuld boring har den fordelene ved online vedligeholdelse og reduceret lækage. Driftsmetoden kan være manuel, gearkasse, pneumatisk, elektrisk, gas-væske kobling, elektrohydraulisk kobling osv.

Implementeringsstandarder

Designstandarder	API 608, API 6D, ASME B16.34
Flangestandarder	ASME B 16.5, ASME B16.47, ASME B16.25,
Tilslutningsmetoder	RF, RTJ, BW
Test og accept	API598, API 6D,
Strukturel længde	API 6D, ASME B16.10
Tryk- og temperaturniveauer	ASME B16.34,
Krav til brandsikring	API6FA API607
Lave lækagestandarder	ISO 15848-1, API 622
Anti-korrosions design	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS1-1/2"~ 60"DN40~DN1500
Trykområde	Klasse150~ 2500 PN10-PN420
Temperaturområde	；-60*C ~ +260°C
Anvendelsesområde	Petroleum, kemisk industri, metallurgi, let industri, kraftværker, bybyggeri vandforsyning, lav temperatur arbejdsforhold, og langdistance rørledninger såsom olie, gas og naturgas.
Køretilstand	Turbine, pneumatisk, elektrisk
Ventilhus	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Støbninger: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bold	Kugle: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsædestøttering	Sædestøttering: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilsædeindsats	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilspindel	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ydelsesfunktioner

1. Den største forskel mellem topindgangskugleventil og almindelig ventil er, at den kan vedligeholdes online uden at skille ventilen ad fra rørledningen, hvilket reducerer vedligeholdelsesomkostningerne og forlænger levetiden. Den vedtager en svejset endestruktur og er installeret på rørledningen, som ikke påvirkes af rørledningsspænding og sikrer tætningspålidelighed.
2. Ventilsædets tætning inkluderer ventilsæde, ventilsædering og andre komponenter. Ventilsæderingen kan flyde uafhængigt i aksial position. Gennem forspændingsfjederen kan ventilsædet forsegles under nultryk og lavtryksforhold. Dette design bruges til at opnå evnen til at lukke ventilen under arbejdstryk og højtryksforhold. På ydersiden af ventilsæderingen indsætter vi O-ringe og elastiske ringe for at sikre tætningen mellem ventilsædet og ventilhuset. Når der opstår brand på stedet for anvendelse af ekspanderet grafit, kan tætningsevnen også opretholdes. 3. Når ventilsædet og ventilstammetætningen lækker på grund af beskadigelse, kan tætningsfedtet, der indsprøjtes af fedtindsprøjtningsventilen, opnå effekten af nødforsegling. Når ventilen er i normal arbejdstilstand, kan fedtet sprøjtes ind gennem fedtindsprøjtningsventilen for at smøre ventilstammen og kugleoverfladen, hvilket gør åbningen og lukningen mere fleksibel.
4. For ventiler installeret under jorden kan ventilens ventilspindel forlænges efter behov, og størrelsen kan være efter behov for kunderne. Alle spildevandsrør, udstødningsrør og nødfedtindsprøjtningsanordninger forlænges tilsvarende, og andre relaterede rørledninger er tæt på den forlængede del af ventilen. Spildevandsventilen, udluftningsventilen og fedtindsprøjtningsventilen er forbundet til jorden for installation for at lette regelmæssig vedligeholdelse af hovedventilen.
5. De øvre og nedre ventilstammer er designet til antistatisk i henhold til API6D og ISO17292 standarder.
6. Når et enkelt stempel ventilsæde bruges opstrøms og et dobbelt stempel ventilsæde bruges nedstrøms, har ventilen en dobbelt blokerende funktion og kan afskære mediet fra opstrøms og nedstrøms på samme tid. Når massen, der tilbageholdes i ventilhulrummet, er unormalt tryksat på grund af temperaturstigning, kan ventilsædet automatisk frigive trykket (udledning til opstrømssiden).
7. Kuglen på den øverste kugleventil er fikseret, og overfladen er slebet, poleret og hærdet. Et glideleje er installeret mellem kuglen og ventilstammen for at reducere friktion og arbejdsmoment.
8. Forbindelsesflangen mellem ventilen og aktuatoren overholder ISO 5211-standarderne, hvilket er lettere at tilpasse og udskifte.
