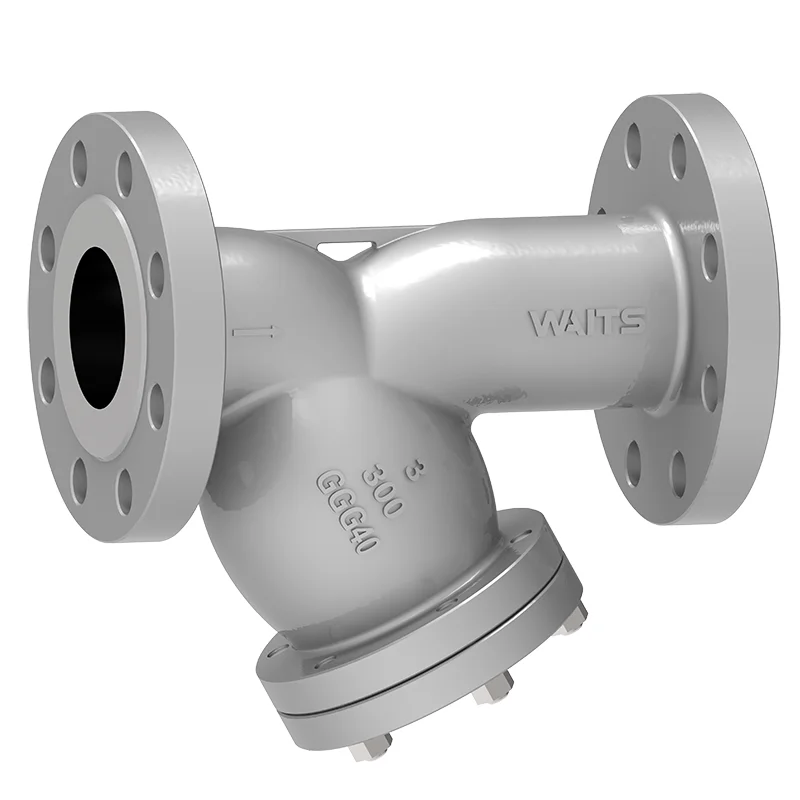

Duktil Iron Y-strainer

Waits Valve Ductile Iron Y-Strainer bruger et ét stykke høj styrke og højkvalitets duktil jernskal til at beskytte rørledningssystemet. Den Y-type, der er designet af vores team, kan effektivt filtrere urenheder med tab af lavt tryk. Når du arbejder i industrielle og civile rørledninger, vil du tænke på dette produkt som meget nyttigt og nyttigt for dig!

Send forespørgsel

Produkt beskrivelse

Venter Ventil Iron Isolation Balance Ductile Iron Y-Strainer hjælper med at filtrere partikler. Y -type -filteret indeholder flere gevindgrænseflader til tilslutning af PT -point, udstødningsporte og tilbehør. Derudover leveres det også med et integreret perforisk perforeret filter i rustfrit stål. Dette strenge design er grundlaget for din ro i sindet!

Arbejdsprincip

Når væsken kommer ind i ventetidet duktil jern Y-strainer fra rørledningen, strømmer den først ind i "Y" -formede hulrum. Under filterets virkning opfanges urenheder på ydersiden af filteret, mens den rene væske passerer gennem filteret ind i filterudløbet og strømmer fortsat i rørledningen. Når filtreringsprocessen fortsætter, akkumuleres urenheder gradvist på filteroverfladen. Når filteret er tilstoppet i en vis grad, øges trykforskellen mellem filterindløbet og udløbet, hvilket påvirker den normale strøm af væsken. På dette tidspunkt skal filteret rengøres eller udskiftes.

Implementeringsstandarder-‌Ductile Iron Y-strainer
Designstandarder	API 6D, EN1074
Flangestandard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Forbindelse	NPT, RF, FF, RTJ, BW, SW
Test accept	Brand 598 EN12266
Strukturlængde	API6D/ASME B16.10/EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	6FA Fire Flight607
Lav lækagestandard	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175
Applikation-‌Ductil Iron Y-strainer
Størrelse	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Trykområde	CL125 ~ CL150 PN10 ~ PN25
Temperaturområde	-20 ℃ ~ 300 ℃
Anvendelse	Koldt vand, varmt vand (temperatur er normalt ≤120 ℃, der skal rettes opmærksomheden på den termiske stabilitet af støbejern); Husholdningsvand, industrielt cirkulerende vand, ildvand, trykluft (tryk skal være ≤1,6MPa for at undgå overpress af støbejern); Ikke-korrosiv gas (såsom nitrogen, kuldioxid osv.); Smøreolie, hydraulisk olie (ikke-stærk ætsende olie, tætning skal verificeres); Brændstof med lav viskositet (såsom diesel, langvarig kontakt med stærke opløsningsmidler bør undgås).
Ventilkrop	Støbejern
Filter	F304, F304L, F316, F316L, galvaniseret jerntråd, kobbertråd

Præstationsegenskaber

Waits duktile Iron Y-strainer henter sit navn fra sin "Y" -formede struktur, som er designet til at sikre glat fluidstrømning inden i silen og reducere strømningsmodstanden. Det har typisk et aftageligt design, såsom flange eller gevindforbindelser, hvilket muliggør let rengøring eller udskiftning af filterskærmen, når det bliver tilstoppet, blot at adskille de tilsvarende forbindelser muliggør ubesværet vedligeholdelse af interiøret. Med en simpel struktur og fleksible installationsmuligheder kan denne sil monteres vandret eller lodret i henhold til rørledningslayouts. Desuden letter dets aftagelige design praktisk vedligeholdelse: operatører kan let adskille silen til rengøring eller udskiftning af skærme uden specielle værktøjer og derved reducere både vedligeholdelsesomkostninger og kompleksitet.

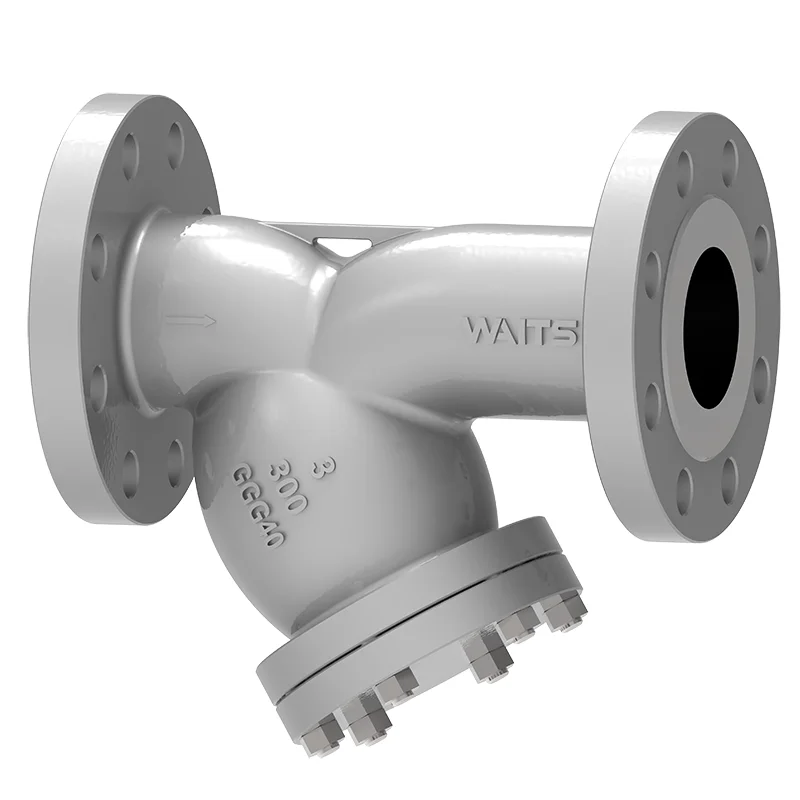

Ductile Iron Y Strainer
