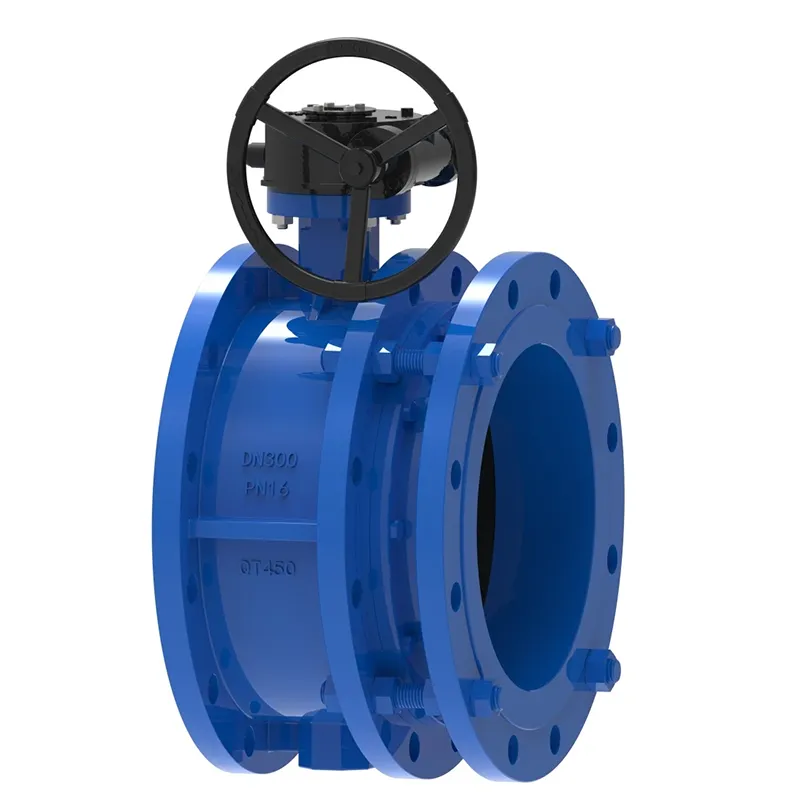

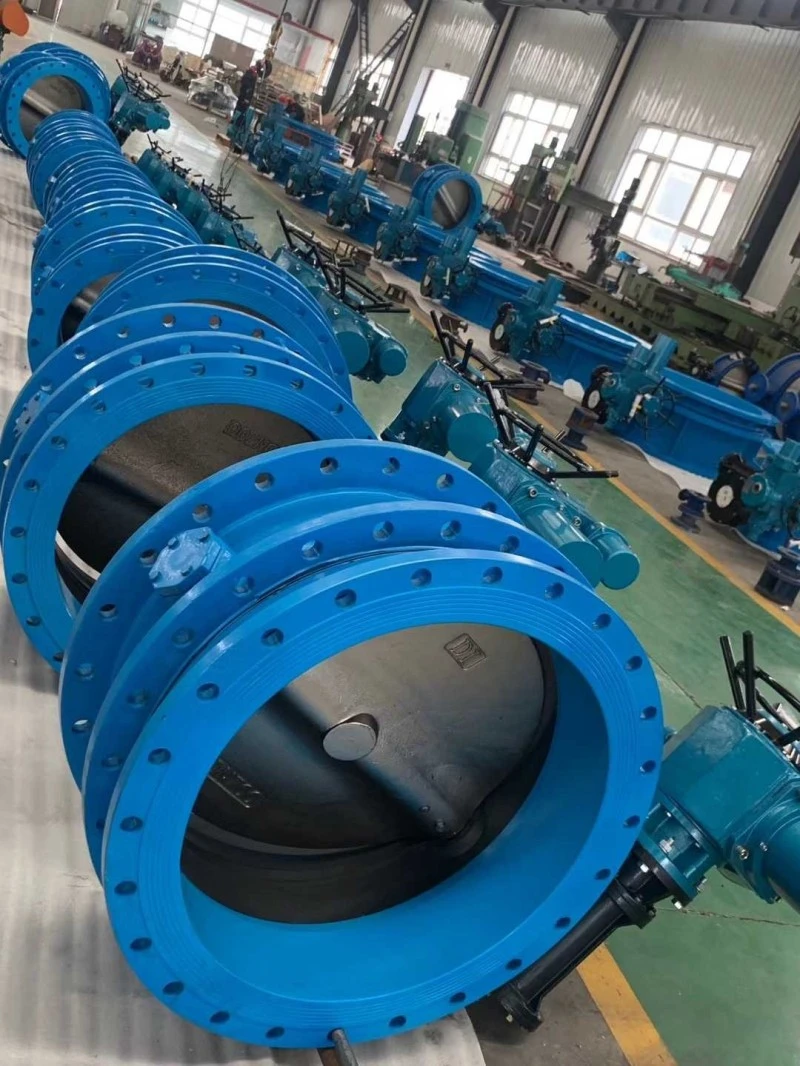

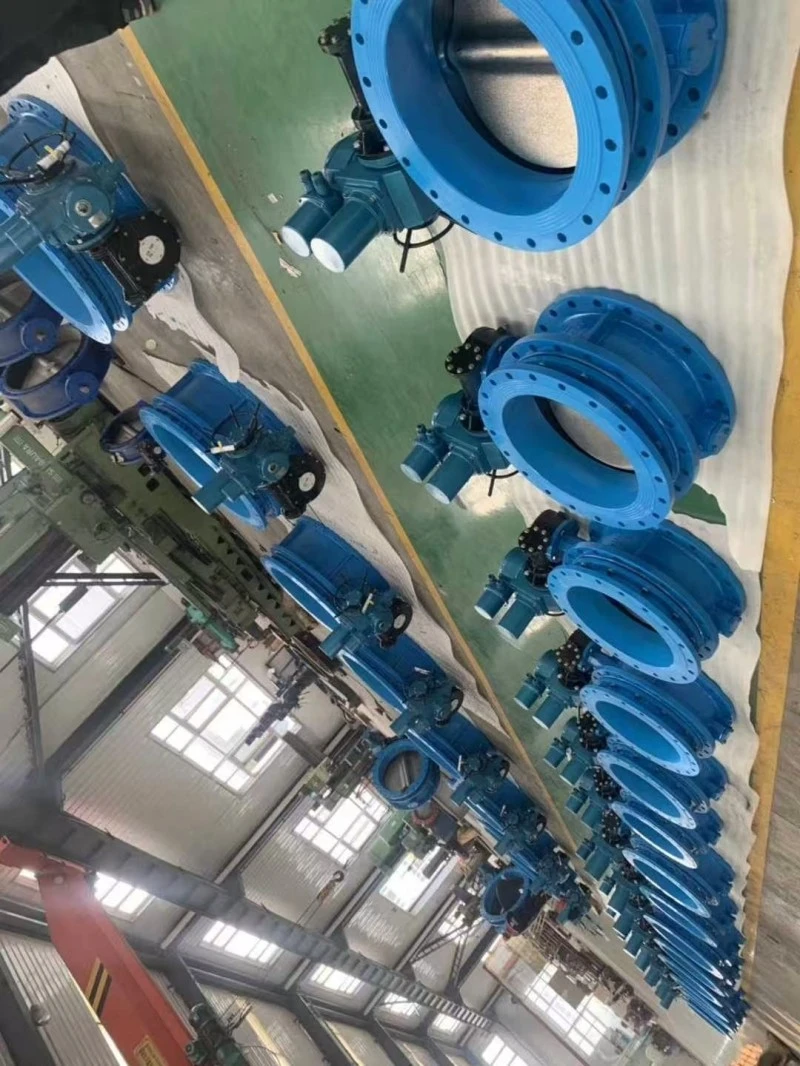

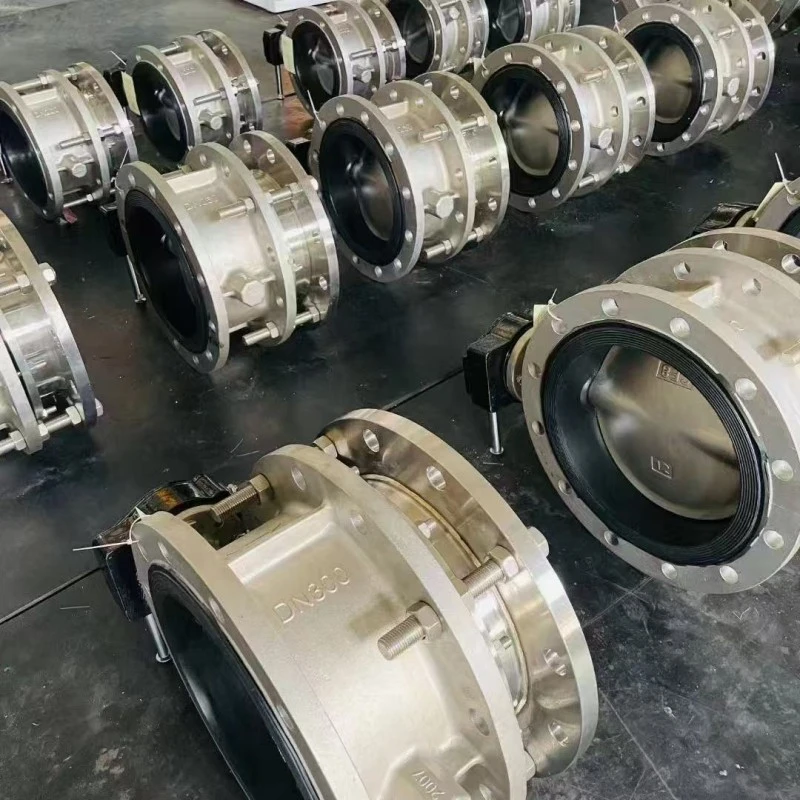

Ekspansionsled koncentrisk sommerfuglventil

Den avancerede teleskopiske koncentriske sommerfuglventils sommerfugleplade er installeret i rørledningens diameterretning. I den cylindriske kanal af det teleskopiske sommerfugleventilhus roterer den skiveformede sommerfugleplade rundt om aksen med en rotationsvinkel mellem 0 ° og 90 °. Når den drejes til 90°, er ventilen helt åben. Velegnet til temperaturer ≤ 80 ℃, brugt i petroleum, kemikalier, fødevarer, farmaceutiske produkter, tekstiler, papirfremstilling, strøm, vandforsyning og dræning, gasrørledninger til at regulere flow, opfange medier og kompensere for rørledningens termiske udvidelse og sammentrækning.

Fordele:

Teleskopisk koncentrisk sommerfugleventil (med en struktur, der kan strække sig inden for et vist længdeområde) letter ikke kun ventilafmontering, men reducerer også rørledningsspænding og beskytter ventilen. Samtidig komprimerer den også installationsmetoden af ​​sommerfugleventiler og ekspansionsled, hvilket gør rummet mere kompakt. Normalt kræver disse typer ventiler ikke særlig vedligeholdelse og kræver kun regelmæssig observation af ekspansions- og sammentrækningsdelene for utætheder og løsrivelse.

Installationsmetoden for den teleskopiske koncentriske sommerfuglventil har store fordele, da kun ekspansionsleddet skal skilles ad, hvilket sparer meget vedligeholdelsesplads og opnår ventilfri vedligeholdelse (sommerfugleventiler er tungere, ekspansionsled er lettere, og arbejdsintensiteten er lavere).

Forholdsregler ved installation:

1. Det er strengt forbudt at demontere sommerfugleventiler med adskilte ekspansionsflanger på rørledningens byggeplads; Det er strengt forbudt gentagne gange at forlænge eller forkorte den teleskopiske sommerfugleventil på stedet.

2. Rørene i begge ender af ekspansionsventilen skal være koncentriske, og de to flangeflader på rørene skal være parallelle;

3. Flangefastgørelsesboltene skal spændes symmetrisk, og stram ikke flangefastgørelsesboltene med kraft på den ene side;

4. Ekspansionsrøret er installeret bag ventilen;

5. Ekspansionsventilens ekspansionsdel må ikke installeres i hjørnet eller enden af ​​rørledningen.

6. Ekspansionsflange-spjældventilen skal placeres fladt før installation og bør ikke stødes efter ønske;

7. Den strukturelle længde af den teleskopiske koncentriske sommerfuglventil er minimumslængden på fabrikken og trækkes til installationslængden (dvs. designlængden) under installationen;

Når længden mellem rørledningerne overstiger installationslængden af ​​ekspansionsspjældventilen, skal du justere rørledningsafstanden og ikke trække kraftigt i ekspansionsventilen for at undgå at beskadige den;

9. Butterflyventilen på den teleskopiske koncentriske sommerfuglventil kan installeres i enhver position. Når det bruges til temperaturkompensation, efter at rørledningsinstallationen er afsluttet, skal der monteres beslag i begge ender langs rørledningens akse for at forhindre ekspansionsventilens ekspansionsrør i at blive trukket ud. Beslagets støttekraft beregnes i henhold til følgende formel, og det er strengt forbudt at fjerne beslaget under drift;

Sådan vælger du:

Den strukturelle form af den teleskopiske koncentriske sommerfugleventil er opdelt i to typer: koncentrisk teleskopisk sommerfuglventil og excentrisk teleskopisk sommerfuglventil. I henhold til de forskellige betjeningsmekanismer kan den opdeles i snekkegeardrevne teleskopiske sommerfugleventiler, pneumatiske teleskopiske sommerfugleventiler og elektriske teleskopiske sommerfugleventiler.

I henhold til de forskellige tætningsmaterialer er det opdelt i blødt forseglede teleskopiske sommerfugleventiler og metal hårdt forseglede teleskopiske sommerfugleventiler.

Teleskopiske koncentrerede sommerfugleventiler bruges typisk til rentvandsrørledninger med temperaturer T>80 ℃, og rørledningerne er ikke-ætsende. Hårdt forseglede teleskopiske sommerfugleventiler bruges almindeligvis i dampvarmeoverførselsrørledninger med temperaturer T>425 ℃. Derfor er det, når du vælger en teleskopisk sommerfugleventil, nødvendigt at afklare medium, temperatur, tryk osv. for at træffe det rigtige valg.
