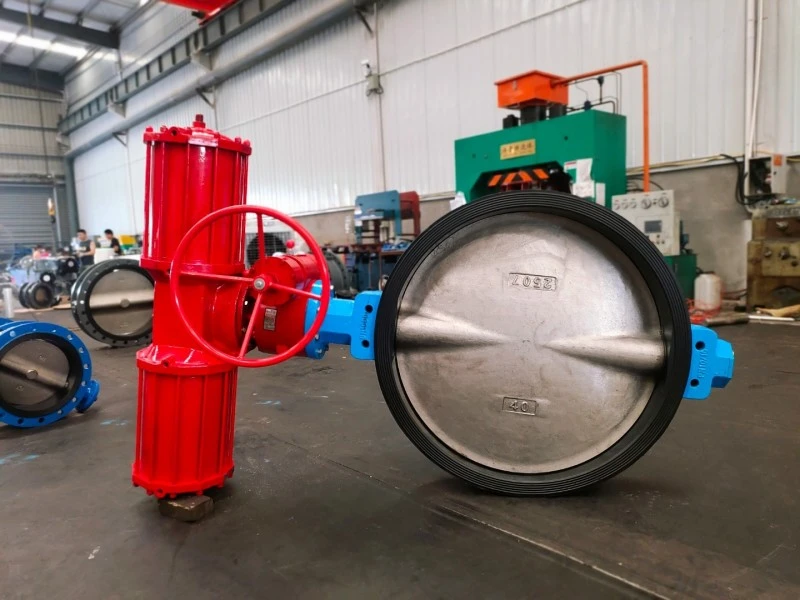

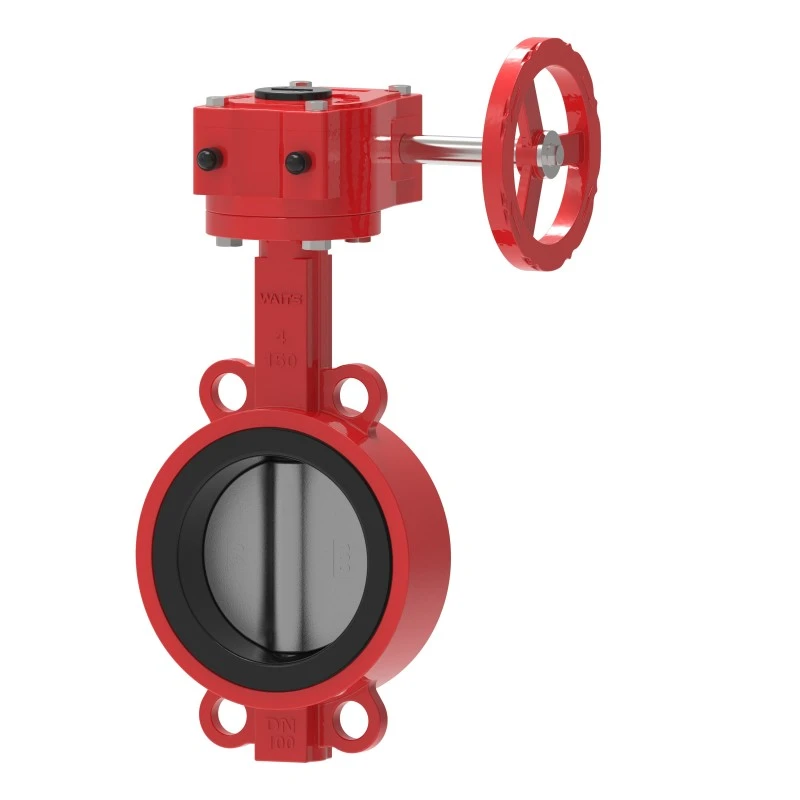

Fire Gear Wafer Butterfly Valve

Fire Gear Wafer Butterfly Valve fra Waits Valve er kerneproduktet i min brandbeskyttelsesserie og har opnået ISO 9001-certificering fra DNV, Bureau Veritas, ABS og Lloyds. Denne serie af sommerfugleventiler anvender højkvalitets B148 C9500 ventilhus og plade samt Monel K500 ventilstamme. Hvis du har andre krav, er du velkommen til at kontakte os!

Sommerfuglepladen er placeret i midten af ​​rørledningen, og en stang, der passerer gennem sommerfuglepladen, er forbundet med aktuatoren uden for ventilen. Roterende aktuatorer kan gøre sommerfuglepladen parallel eller vinkelret på væskestrømmens retning. I modsætning til kugleventiler er sommerfugleventiler altid placeret inden for væskeflowområdet, så uanset ventilpositionen vil der forekomme trykfald i væsken.

Funktion:

Fire Gear Wafer Butterfly Valve opfylder eller overgår kravene i EN 593 og MSS SP-67 standarder.

Sulfuriseringsventilskivedesign opnår lufttæt lukning.

Fire Gear Wafer Butterfly Valve er velegnet til indendørs og udendørs brug.

Flagformet positionsindikator.

Indbygget overvågningskontakt.

Størrelsen af ​​rilleenden skal være i overensstemmelse med AWWA C606-standarden eller andre IPS-rørledningsstandarder.

Ansigt til ansigt-mål overholder MSS SP-67-standarden.

UL/ULC 1091 certificering, FM 1112 certificering, VdS 2100-08en og 3C certificering, samt CNBOP certificering.

Nominel arbejdstryk:

UL/ULC-certificering: 300 psi

FM-certificering: 300 psi

VdS og 3C certificering: 16 bar

Produktbeskrivelse

Ventilhus: nodulært støbejern GGG40/50 eller støbejern GG25

2-ventil spindel: SS420/SS431/SS416

3-Sommerfugleplade: duktilt jern, støbejern. SS304 (CF8) rustfrit stål

4-ventilsæde: EPDM eller PTFE

Ventilspindel: rustfrit stål

6-Intern og ekstern epoxyharpiksbelægning, med en tykkelse større end 250 mikron

7- Tilslutningsmetoder: klemmetype, knasttype, flangetype

8- Arbejdstryk: PN10/16; Størrelsesområde: 2 tommer til 72 tommer

9- Designstandarder: DIN, EN558-1, API609; Topflange: ISO 5211;

10-Driftstilstand: Håndhjul eller snekkegear
