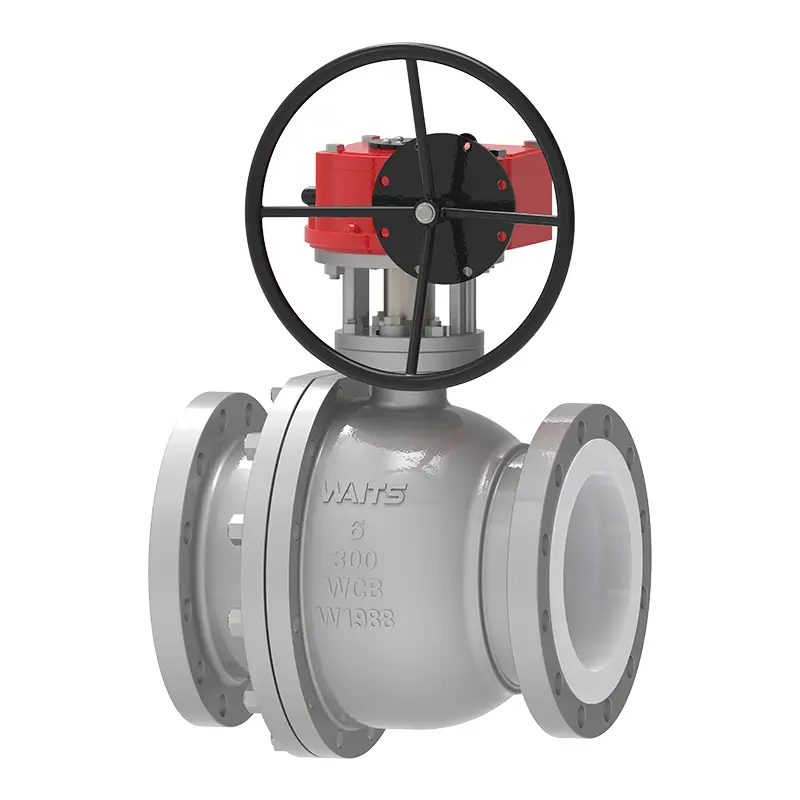

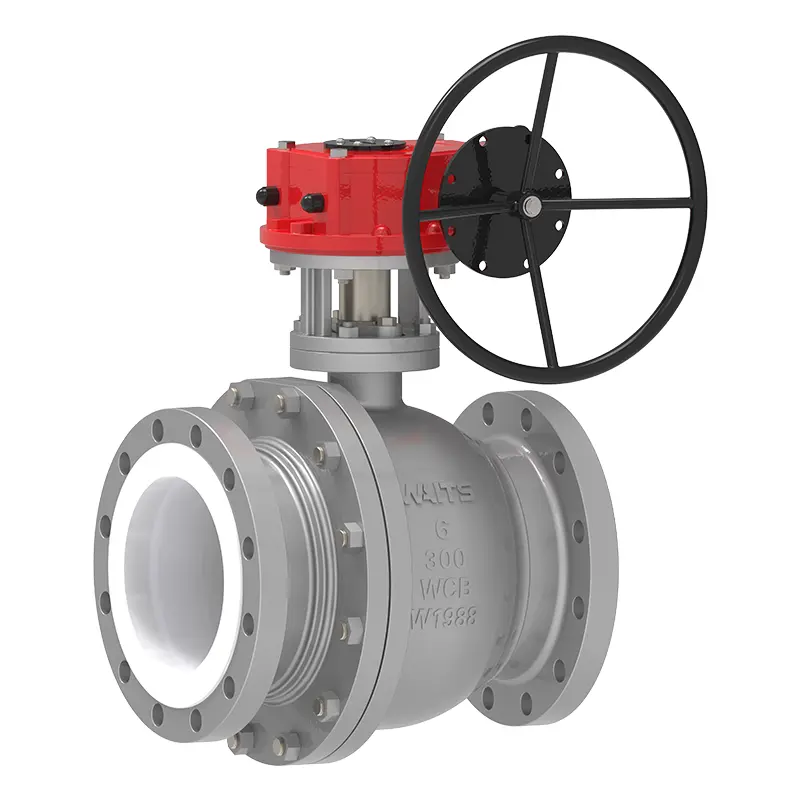

Gear PTFE foret kugleventil

Waits Valve højkvalitets Gear PTFE-foret kugleventil er en ventil drevet af en gearmekanisme. Geartransmission kan opnå deceleration og momentforstærkning og kan nemt betjenes med håndhjul eller aktuator. Den er særligt velegnet til lejligheder med stor kaliber eller højtryk, hvilket sparer mere mandskab og letter fjernbetjeningen sammenlignet med manuelle kugleventiler. Kuglen og ventilsædet er normalt forseglet med metal eller ikke-metalliske materialer (såsom PTFE, metal hård tætning), med pålidelig tætning, lav strømningsmodstand og hurtig åbning/lukning. Det er meget udbredt i industrier som kemiske, farmaceutiske, fødevarer og miljøbeskyttelse.

Gear PTFE-foret kugleventil har en lige gennemstrømningskanal for at opnå positiv lukning og samtidig minimere trykfald og væsketurbulens. Da kuglen er uafhængig af spindlen, kan den bevæge sig frit langs ventilaksen i lukket position, men kan ikke rotere i forhold til spindelen. Når linjetryk påføres kuglen i lukket tilstand, bevæger kuglen sig lidt nedstrøms for at opretholde kontakt med nedstrømssædet, hvorved den primære tætning opnås.

Forede kugleventiler installeres normalt uden hensyn til strømningsretning og er velegnede til automatiseret produktion på grund af deres ISO monteringspuder.

Funktioner:

1. Lavemissionsspindelpakning

Lave emissioner opnås takket være forkomprimerede massive PTFE-pakningsringe og justerbar pakning. Da kuglen kan bevæge sig uafhængigt af spindlen i den lukkede position, elimineres trykinducerede sidebelastninger på spindeltætningen, hvilket giver fremragende spindelforsegling selv efter tusindvis af cyklusser.

2. Udblæsningssikker frempind

Gear PTFE foret kugleventil har et effektivt spindeldesign, der ikke blæser ud.

3. Antistatisk enhed

Antistatisk forbindelse mellem stilk og krop opnås ved hjælp af fjedre.

4. Selvkompenserende ventilsæde

Ventilsædet er designet til altid at give pålidelig tætning med minimalt driftsmoment, uanset højt eller lavt tryk.

5. Foring

Ren PFA foring, forankret inde i ventilen, velegnet til vakuumapplikationer.

Bemærkninger om produktvedligeholdelse

1. Smør regelmæssigt snekkegearet (brug lithiumbaseret fedt) for at forhindre tørslibning og slid.

2. Drej håndhjulet langsomt under drift for at undgå stødbelastninger, der beskadiger transmissionskomponenterne.

3. Overtemperatur- og overtryksdrift er forbudt (fluorplast er tilbøjelig til at deformeres ved høje temperaturer).

4. Efterse foringen for skader (såsom bobler eller revner) under nedlukningsvedligeholdelse, og udskift den omgående.

Produktfordele

1.Arbejdsbesparelse og effektiv

Gearet reducerer hastigheden og øger drejningsmomentet, hvilket reducerer betjeningskraften betydeligt for ventiler med stor diameter.

2. Præcis kontrol

Håndhjulet kræver flere rotationer for finjustering af åbningen (f.eks. flowregulering), velegnet til scenarier, der kræver præcis kontrol.

3. Pålidelig struktur

Transmissionskomponenter er lavet af metalmaterialer (såsom kobberlegeringsgear og rustfri stålaksler), som er slidstærke og har en lang levetid.
