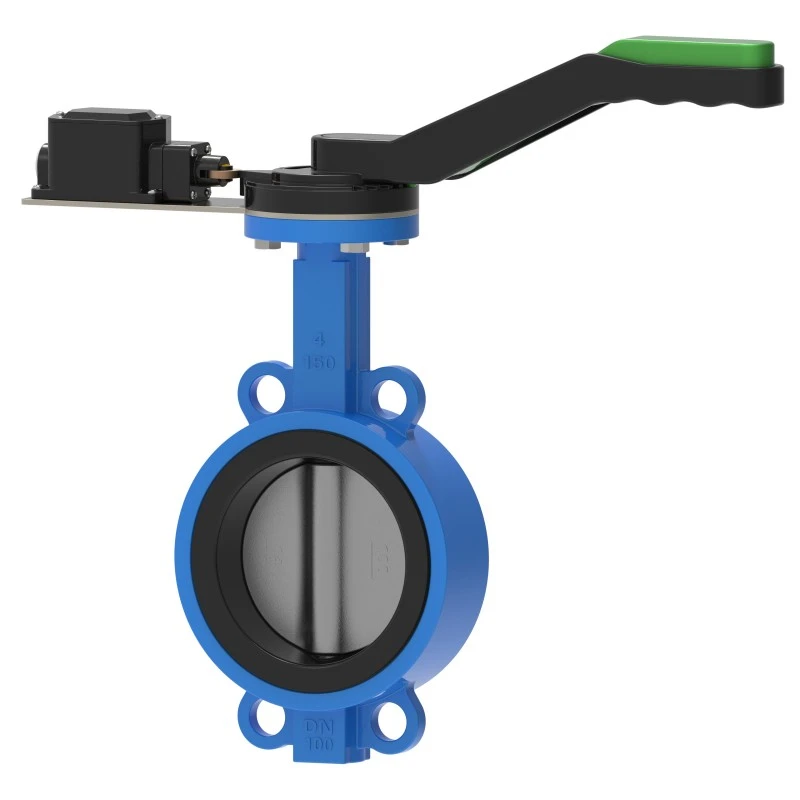

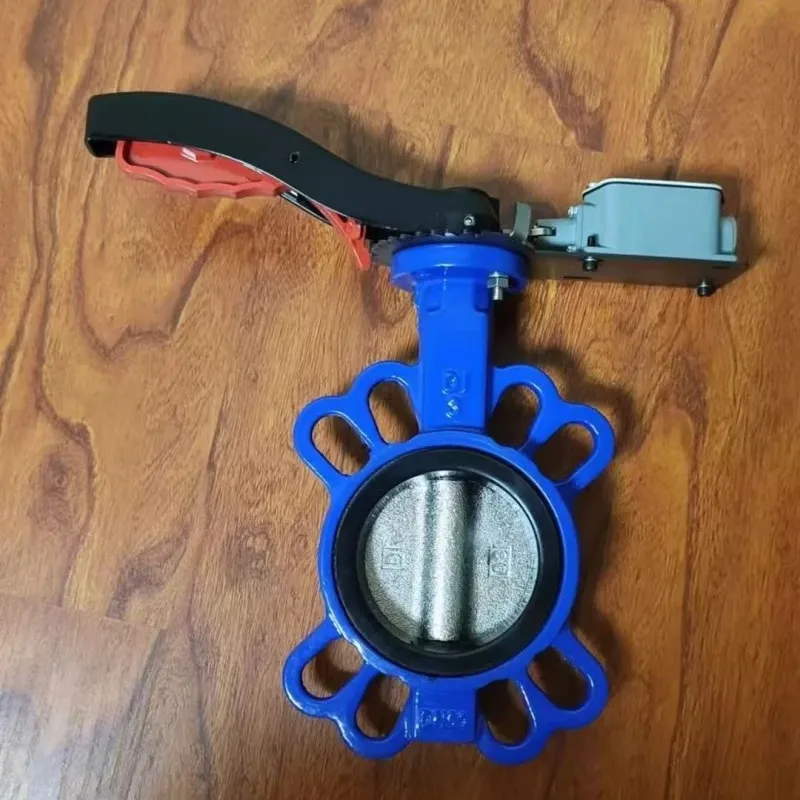

Håndtag Signal aktiveret Wafer Butterfly Valve Touch Active

Waits Valves enkelt-aktiverede wafer-sommerfugleventil (touch-aktiveret) tilbyder et kompakt design, fremragende flowkontrolydelse og en omkostningseffektiv pris, hvilket gør den til en vigtig reguleringsenhed i industrielle rørsystemer. Denne serie af sommerfugleventiler anvender et manuelt betjent, koblingsløst design, der ikke kræver håndtag, koblinger eller bremser, og kan betjenes manuelt fra netspænding.

Funktioner og fordele:

Bredt udvalg af størrelser

Ikke-vendbart snekkegear

Intuitiv mekanisk positionsindikator angiver nøjagtigt ventilposition.

Standardmodeller er udstyret med en anti-kondensvarmer og to ekstra endestopkontakter. Beskyttelsesgrad: IP67

Den enkelt-aktiverede wafer-sommerfuglventil (touch-aktiveret) er en ventil, der er boltet mellem to rørflanger. Dens skive roterer 0° til 90° omkring sin akse, hvilket muliggør åben og luk kontrol. Den har en kompakt struktur, let (kun 30% til 50% af en skydeventil af lignende størrelse) og hurtig betjening. Dens kernedesignfunktioner inkluderer:

Kropsmateriale: Grå støbejern (HT200/HT250), duktilt jern (QT450-10) eller rustfrit stål. Velegnet til rør med diametre fra DN50 til DN600.

Tilslutning: Den mangler en indbygget flange og spændes fast mellem rørflanger ved hjælp af lange bolte, hvilket sparer installationsplads og sikrer flangejustering.

Forseglingstype:

Blød forsegling: Skivekanten på den enkelt-aktiverede wafer-sommerfuglventil (touch-aktiveret) er belagt med en gummi- eller PTFE-forsegling. Lækage ved stuetemperatur opfylder klasse VI (≤0,1% x DN) og er velegnet til temperaturer fra -20°C til 150°C.

Ydelsesfunktioner

Når den er helt åben, repræsenterer skivetykkelsen den eneste strømningsmodstand, hvilket reducerer trykfaldet til 1/3 af en skydeventil med samme specifikation og giver fremragende strømningsregulerende linearitet.

Den enkelt-aktiverede wafer-sommerfugleventil (touch-aktiveret) anvender en tredobbelt excentrisk struktur (såsom HH44X) for at opnå friktionsfri åbning og lukning, hvilket forlænger dens levetid med 3-5 gange så lang som traditionelle sommerfugleventiler.

Ansøgninger

Den enkelt-aktiverede wafer-sommerfugleventil (touch-aktiveret) kan bruges i den petrokemiske industri, såsom raffinaderiolie- og gasrørledninger (klasse 150-600) og syre- og alkali-tankindløb og -udløb.

Regulering af kedelfødevand, styring af cirkulerende vand i køletårn (hårde tætninger foretrækkes til DN200 og derover).

Brandpumpeudløbs-tilbageløbsforebyggelse, centrale klimaanlæg vandsystemer i højhuse.
