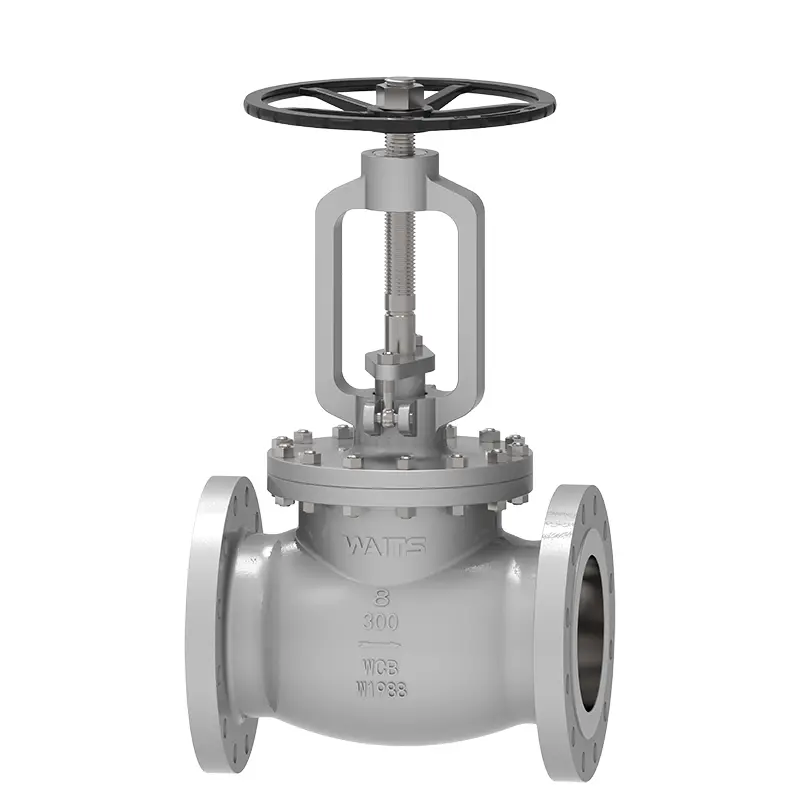

Støbt stålklodventil

Waits 'støbte stålklodeventil er til gunstig pris, fremragende kvalitet og høje omkostninger. Vi blev grundlagt i USA i 1994 og etablerede en gren i Kina i 2008. Vi har to produktionsbaser i Wenzhou og Tianjin. Støbt stålklodeventil kan nøjagtigt kontrollere væsker og er et valg af høj kvalitet til rørledningsvæskekontrol. Det er dybt foretrukket af det internationale marked, især i Europa, Amerika, Mellemøsten og andre regioner.

Send forespørgsel

Produkt beskrivelse

Boltet motorhjelmstøbt stålklodventil er en stopventil med boltet krop og dækning, og en pakning eller ottekantet tætningsring er installeret i midten som en tætning. I henhold til de forskellige installationspositioner kan klodeventilen opdeles i lige gennemgående klodeventil (T-Type Globe-ventil) og Direct-Flow Globe Valve (Y-Type Globe Valve). Da ventilstammen har en relativt kort åbning eller lukning af slagtilfælde og har en meget pålidelig afskæringsfunktion, og da ændringen af ventilsædet åbnes er proportional med slagtilfælde af ventilskiven, er den meget velegnet til at regulere strømmen. Det kan bruges til afskæring, regulering og throttling fluidrørledninger såsom ledningsvand, spildevand, konstruktion, mad, elektricitet, medicin, metallurgi, tekstil, energi osv. Globe -ventilen er generelt forbundet til rørledningen ved flangeforbindelse eller svejsningsforbindelse. De valgfri drevenheder er: håndhjul, skrå gear, elektrisk, pneumatisk osv.

Implementeringsstandarder

Designstandard	ASME B16.34, BS 1873, EN 558-1, GOST
Flangestandarder	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Slutforbindelse	RF, RTJ, BW osv.
Inspektion og test	API 598, fra 3230, GOST
Ansigt til ansigt	ASME B16.10, DIN 3202, EN 1092-1
Tryk og temperaturvurderinger	ASME B16.34
FireProof test	API607, API6FA
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	2 "-24", DN50 DN600
Trykvurdering	Klasse 150-1500, PN10-PN260
Driftstemperatur	-60 ° C ~ 450 ° C.
Anvendelsesområde	Vandhaner, spildevand, konstruktion, olie, kemisk industri, mad, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem osv.
Operatør	HW, gear, elektrisk, pneumatisk osv.
Kropsmateriale	Kulstofstål, rustfrit stål, duplex rustfrit stål, legeringsstål, monel, al bronze osv.
Forseglingsoverflade	Krop, kropsbeklædning af jernbaseret legering, beklædning af hårdbaseret legering
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventil stammøtrik	Kobberlegering
Pakning	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Ydelsesfunktioner

1. støbt stålklodventil er afhængig af ventilstametrykket for at gøre ventilskivens forseglingsoverflade og ventilsædet forseglingsoverflade, der passer tæt på for at forhindre strømmen af medium. Det hører til F -tvungen tætningsventil.
2. mediestrømningsretningen for klodeventilen er "lav ind og højt ud" og "højt ind og lavt ud". Mediet får kun lov til at flyde i en retning og har retningsbestemmelse under installationen.
3.. De strukturelle former for ventilkroppen er lige gennemstrømning, direkte flow og højre vinkel.
4. Når klodeventilen åbnes, når åbningshøjden på ventilskiven når 25% til 30% af stopventilens nominelle diameter, har strømningshastigheden nået det maksimale, hvilket indikerer, at stopventilen har nået den helt åbne position.
5. Ventilstrukturen er enklere end portventilen, og det er mere praktisk at fremstille og vedligeholde.
6. Forseglingsoverfladen er ikke let at bære og ridse, og tætningsydelsen er god. Der er ingen relativ glidning mellem ventilskiven og ventilkrops forseglingsoverfladen under åbning og lukning, så slid og ridser er ikke alvorligt, forseglingsydelsen er god, og levetiden er lang.
7. Ved åbning og lukning er ventilskivslaget lille, så højden på klodeventilen er mindre end gateventilen, men den strukturelle længde er længere end gateventilen.
8. Åbnings- og lukningsmomentet er stort og kræver mere kræfter.
9. Fluidmodstanden er stor, fordi den mellemstore kanal i ventilkroppen er krænkende, væskemodstanden er stor, og strømforbruget er stort.
10. Ventilskiven eroderet ofte, når den er helt åbnet.
