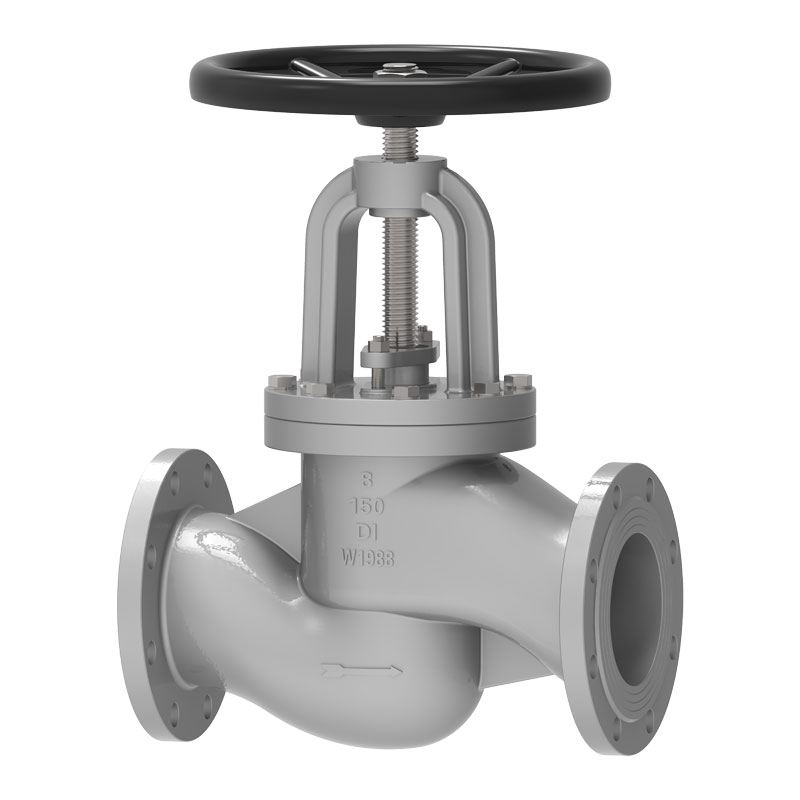

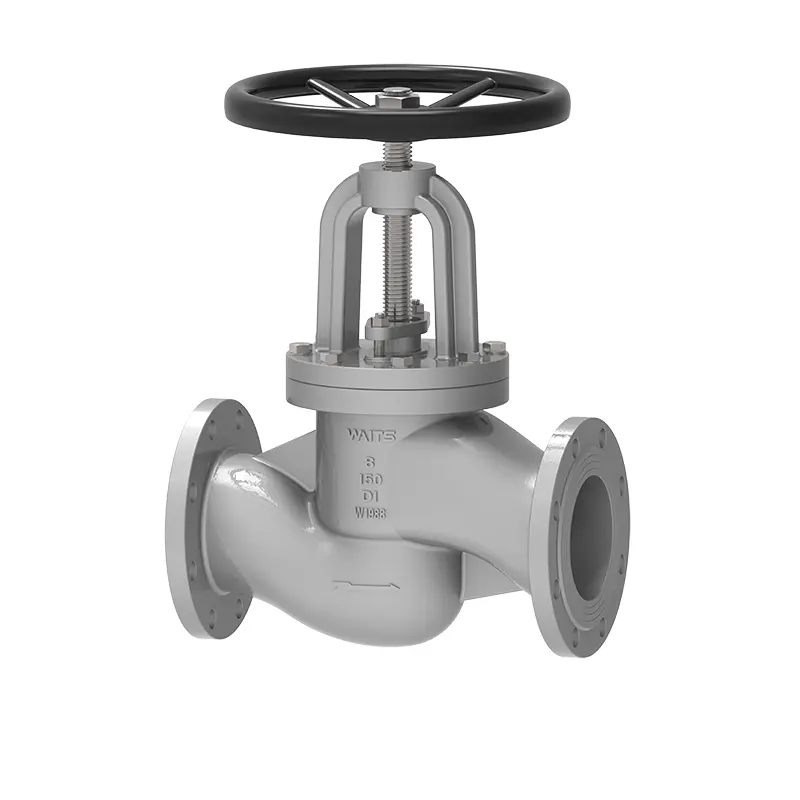

Duktil Iron S mønster Globe Valve

Det duktile jerns mønsterklodventil, der er fremstillet af Waits, overholder AISI/DIN/BS/standarder med stabil ydeevne og høje omkostningsydelser. Vi blev oprindeligt etableret i USA, og nu ligger vores globale hovedkvarter i Wenzhou, Kina. Vi har mere end en produktionsbase, stabil forsyning og kan give dig præferencepriser.

Send forespørgsel

Produkt beskrivelse

Den duktile jerns mønsterklodventil produceret af Waits er designet til præcis flowkontrol og minimum lækage. Vi vælger omhyggeligt råvarer for at sikre, at ventilens korrosionsmodstand og slidstyrke er inden for et pålideligt interval og er egnet til langvarig brug.
Denne klodeventil er designet til at tilpasse sig forholdet til højt tryk og kan forblive stabil og pålidelig i forskellige industrielle applikationer. Det tilpasser sig forskellige arbejdsforhold og rørledningskarakteristika og kræver ikke hyppig vedligeholdelse. Det har en god levetid og reducerer dine arbejds- og vedligeholdelsesomkostninger under brug.
Den duktile jerns mønsterventils gashåndteringskapacitet er vidt brugt i vandrensningsanlæg, dampapplikationer og kemiske industrier. Derudover vælger nogle højtrykssystemer også denne ventil på grund af dens gode strukturelle styrke og stærke tilpasningsevne.

Implementeringsstandarder

Designstandarder	, API603, ASME B16.34, fra 3352, EN1984
Flangestandarder	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Forbindelsesmetoder	SW, RF,
Test og accept	API598, DIN 3230, EN 12569
Strukturel længde	ASME B16.10, DIN3352-F4/F5, EN 558-1
Tryk og temperaturniveauer	ASME B16.34 、
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Trykområde	CL125 ~ CL300 PN10 ~ PN64
Temperaturområde	； -10 ° C ~ +220 ° C.
Anvendelsesområde	Vandhaner, spildevand, konstruktion, olie, kemisk industri, mad, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem osv.
Drivtilstand	Turbine, pneumatisk, elektrisk
Ventilkrop/ventilafdækning	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilplade/ventilsæde	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventil stammøtrik	Kobberlegering
Pakning	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Ydelsesfunktioner

(1) Strukturen af stopventilen er enklere end for portventilen, og det er lettere at fremstille og vedligeholde.
(2) Forseglingsoverfladen er ikke let at bære og ridse, og tætningsydelsen er god. Der er ingen relativ glidning mellem ventilskiven og forseglingsoverfladen på ventilkroppen under åbning og lukning, så slid og ridser er ikke alvorligt, forseglingsydelsen er god, og levetiden er lang.
(3) Ved åbning og lukning har ventilskiven et lille slag og en mindre højde end portventilen, men den strukturelle længde er længere end portventilen.
(4) Åbnings- og lukningsmomentet er stort, og åbningstiden er relativt lang.
(5) Fordi den mellemstore kanal i ventilkroppen er krænkende, er væskemodstanden stor, og strømforbruget er relativt stort.
(6) Når det nominelle tryk PN for mediumstrømningsretningen er ≤16MPa, vedtages nedstrøms generelt, og mediet strømmer opad fra bunden af ventilskiven; Når det nominelle tryk Pn≥20MPa, vedtages den omvendte strømning generelt, og mediet strømmer nedad fra toppen af ventilskiven for at øge tætningsydelsen. Det skal dog bemærkes, at mediet ved anvendelse af stopventilen kun kan flyde i en retning og ikke kan ændre strømningsretningen.
(7) Ventilskiven eroderet let, når du er åben, så du skal være opmærksom, når du bruger den.
Ventilstamens akse på stopventilen er vinkelret på ventilsædet forseglingsoverflade. Ventilstamens åbning eller lukning af slagtilfælde er relativt kort og har en pålidelig skærehandling. Det er velegnet til afskæring, regulering og throttling mediet.

Ductile Iron S Pattern Globe Valve
