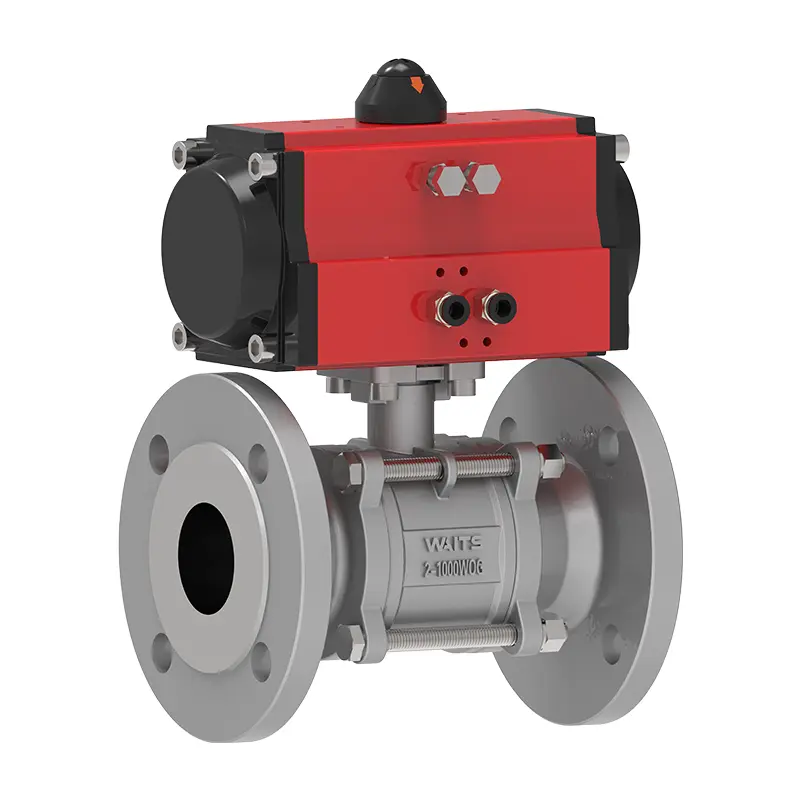

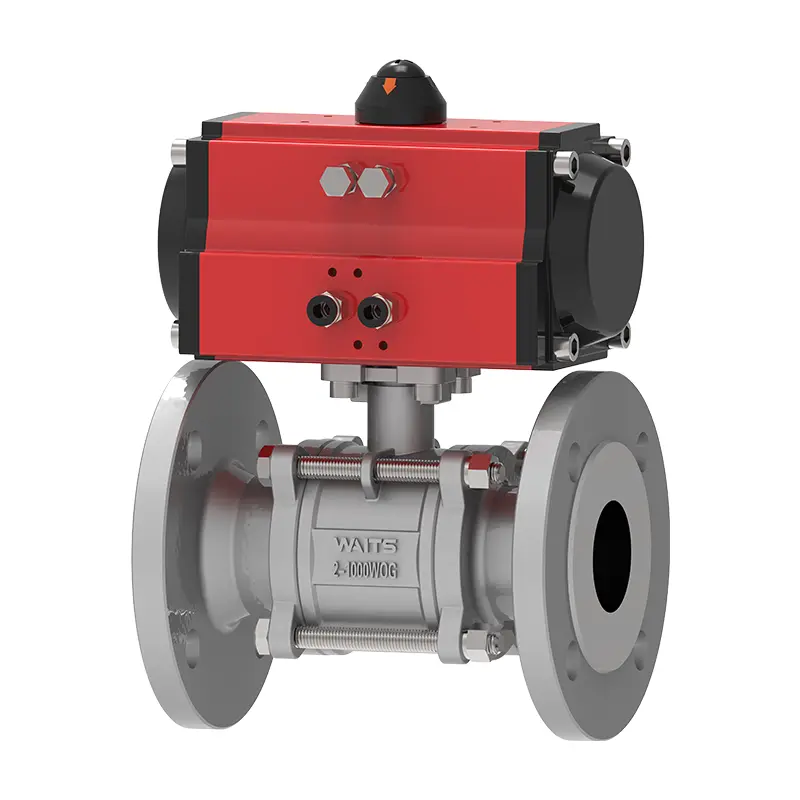

Tre-delt pneumatisk flydende kugleventil (med bracket‌)

Ventilventil-tre-delt pneumatisk flydende kugleventil (med beslag) er ISO og API-certificeret og har gennemgået et strengt tryk/tætningstest. Den pneumatiske aktuator bruger en intern hård anodiseret og ekstern ekstruderet aluminiumsboliger med epoxy -coatede endehætter. Sådanne materialer og design er meget korrosionsbestandige. Jeg tror, at når du støder på andre enkle ventiler, vil du fortryde ikke at vælge Waits Valves ventil!

Send forespørgsel

Produkt beskrivelse

Waits Valve Høj kvalitet Tredstykket pneumatisk flydende kugleventil (med beslag) er en trestykke fuld bore kugleventil med pneumatisk aktuator, der realiserer tovejsforsegling under medium tryk gennem flydende kugledesign. En standardiseret høj platform er integreret på toppen af ventilstammen, som direkte kan installere rack og pinion eller stempelpneumatiske aktuatorer. Det er vidt brugt i fluidkontrol og nedlukning i kemisk, energi og andre industrier.

Ventilkroppen og de interne komponenter i det trestykke pneumatiske flydende kugleventil (med beslag) er lavet af 316 rustfrit stål, og tætningsmaterialet er PTFE. Trykværdien af denne ventil er CL150 ~ CL2500 PN10 ~ PN260, og temperaturvurderingen er -20 ℃ ~ 450 ℃. Det trestykke design forenkler vedligeholdelse for dig uden at fjerne slutstykkerne fra rørledningen og sparer dig tid, kræfter og penge. Det er en meget god ventil, du fortjener det. Ventilen er udstyret med en dobbeltvirkende pneumatisk aktuator og er udstyret med en monteringspude, der opfylder ISO 5211 -standarden. Aktuatoren kan installeres uden en beslag eller drivkobling.

Implementeringsstandarder-tre-stykke pneumatisk flydende kugleventil （med bracket ‌））
Designstandarder	6d/Fire Fire 608, BS5351
Flangestandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Forbindelsesmetoder	RF, BW, SW, NPT, FNPT
Test og accept	Brand 598, EN12266
Strukturel længde	API6D/ASME B16.10/EN558
Tryk og temperaturvurderinger	ASME B16.34
FireProof test	Fire 6fa, Fire 607
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175

Applikation-tre-stykke pneumatisk flydende kugleventil （med beslag
Størrelse	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Trykområde	CL150 ~ CL2500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 450 ℃
Anvendelsesområde	Gælder for forskellige medier såsom vand, damp, olie, flydende gas, naturgas, kulgas, salpetersyre, eddikesyre, oxidationsmedier, urinstof osv.
Drivtilstand	Hydraulisk, pneumatisk, elektrisk, manuel og orm gear transmission.
Ventilkrop/ventilafdækning	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Støbegods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Forseglingsoverflade	Forstærket PTFE, para-polyphenylen (RPTFE, PPL), metal
Ventilstamme	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bold	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Rod	Asbestgrafit, fleksibel grafit, polytetrafluorethylen

Struktur og kernefunktioner

1. Ventilkroppen består af en venstre krop, højre krop og mellemkrop, forbundet med bolte til let adskillelse, vedligeholdelse og intern komponentudskiftning.

2. Den flydende kugdesign bruger medietryk til at skubbe forseglingsoverfladerne og opnå tovejs forsegling, der er egnet til hyppige åbnings-/lukningsoperationer.

3. En standardiseret høj platform (overholdelse af ISO 5211) er integreret øverst på ventilstammen, hvilket understøtter direkte installation af pneumatiske aktuatorer (f.eks. Rack-and-pinion, stempeltyper).

4. Platformdesign strømlinjer aktuatorinstallation, tilpasser sig pneumatiske hoveder fra flere mærker og reducerer eftermonteringsomkostningerne.

5. Ventilkroppen er ofte lavet af 304/316L rustfrit stål, hvilket tilbyder stærk korrosionsmodstand for kemisk, vandbehandling og lignende miljøer.

6. Forsalingsoverflader kan vælges som PTFE- eller metalhårde tætninger.
