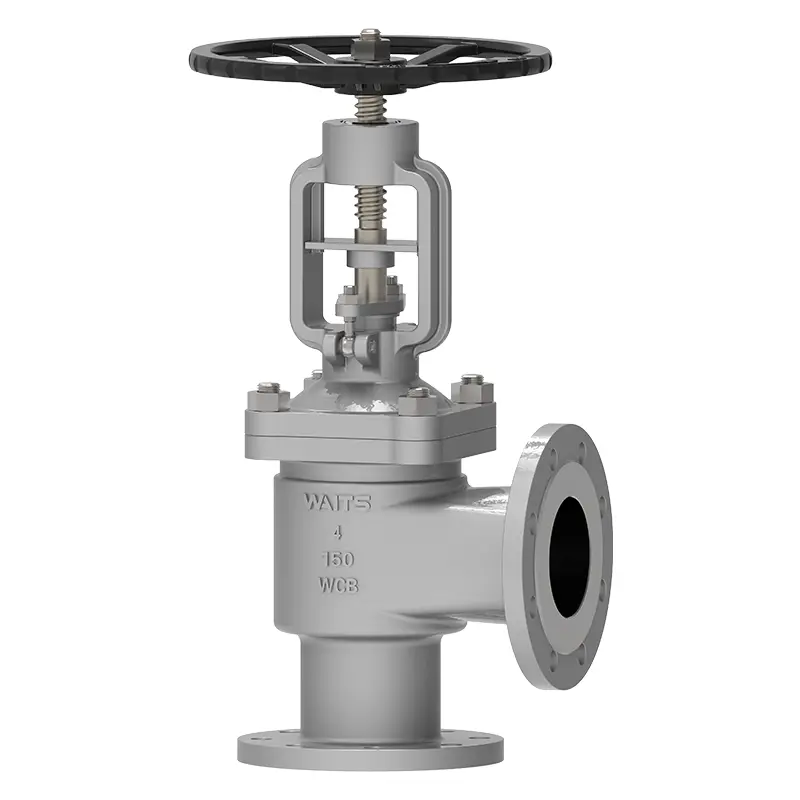

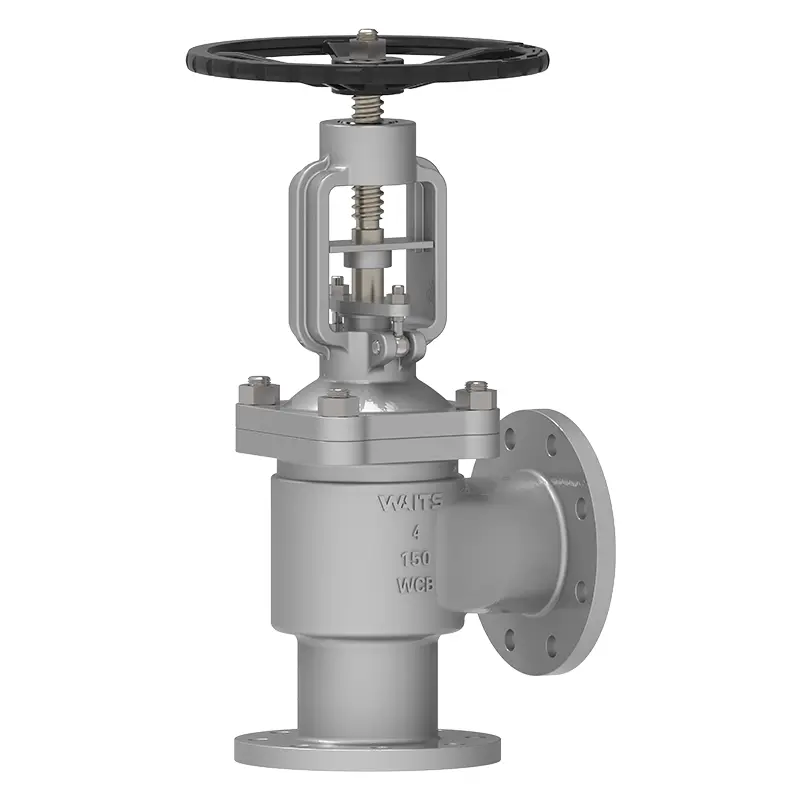

Angle Bellows Globe Valve

Vinkel Bellows Globe Valve vedtager "dobbeltforsegling" -teknologi, bestående af metal bellows og pakning, hvilket giver dobbeltbeskyttelse. Dens 90 graders design sparer plads og har lav modstandsstrøm, hvilket kan reducere energiforbruget for dig. Valg af WATS -ventil betyder at vælge et beroligende team.

Send forespørgsel

Produkt beskrivelse

WATS-ventilvinkelvinkel Bellows Globe-ventil vedtager et 90-graders design, der gør det muligt for væsken at ændre retning i rette vinkler og kontrollere strømmen eller afskæringen af væsken ved at dreje ventilstammen. Metalbellows bruges som den vigtigste tætningskomponent inde i ventilkroppen kombineret med traditionel pakning. Ventilskiven bevæger sig lineært langs væskens midterste linje, og bælgen udvides eller sammentrækkes i overensstemmelse hermed, isolerer væsken fra det ydre miljø og forhindrer lækage.

Implementeringsstandarder-vinkel bælge klodventil ‌
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flangestandard	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Forbindelse	RF/FF/RTJ
Test accept	Og 12266 API598
Strukturlængde	EN558/ ASME B16.10
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	API607 API6FA
Lav lækagestandard	API 622
Anti-korrosionsdesign	NACE MR 0175
Applikationsvinkel bellows klodventil
Størrelse	DN15 ~ DN300 （nps½ "~ 12"）
Trykområde	PN16 ~ PN160 （Klasse150 ~ 900）
Temperaturområde	-29 ℃～+570 ℃
Anvendelse	Syre/alkali væske, flydende naturgas, olie med høj viskositet, underjordisk rørledningsnetværk, udstyrsintegrationsmodul osv.
Drivtilstand	Håndhjul, skrå gear, elektrisk, pneumatisk osv.
Ventilkrop/ventilafdækning	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Støbegods: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilkerne	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støbegods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Forseglingsoverflade	Hovedkrop, hovedkrop beklædt jernbaseret legering, beklædning af hårdbaseret legering
Ventilstamme	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventil stammøtrik	Kobberlegering
Rod	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Præstationsegenskaber

Strukturen af Angle Bellows Globe Valve gør den særlig velegnet til applikationer med høj pålidelighedskrav, såsom systemer, der håndterer giftige, brandfarlige eller ætsende medier.

Fordele

1.. Den vigtigste komponent i vinkelbælgen Globe -ventil er metalbælgen. Det forbinder ventildækslet og ventilen stammen ved automatisk rulle svejsning. Metalbælgen sikrer, at ventilstamdelen er lækagefri.

2. Takket være det koniske og strømlinede design forsegler ventilskiven pålideligt og har en længere levetid.

3. dobbelt tætningsdesign (bælge + pakning). Bælger og pakning forhindrer lækage og giver fremragende tætningseffekt.

4. Vinkel Bellows Globe -ventil kan direkte smøre ventilstammen, møtrikken og ærmet.

5. Ergonomisk håndhjul. Længere levetid og lettere drift.
