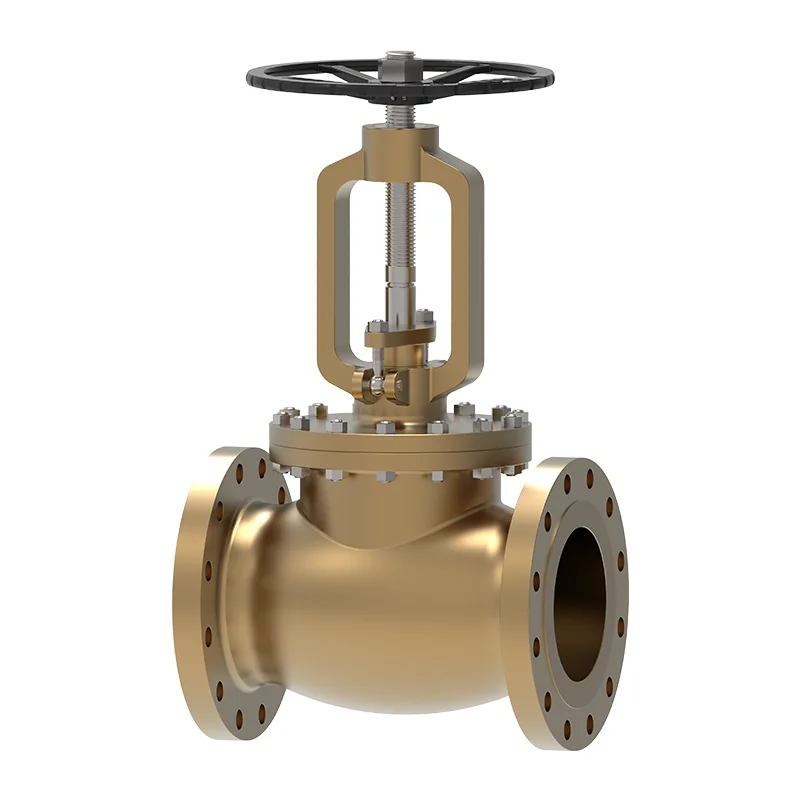

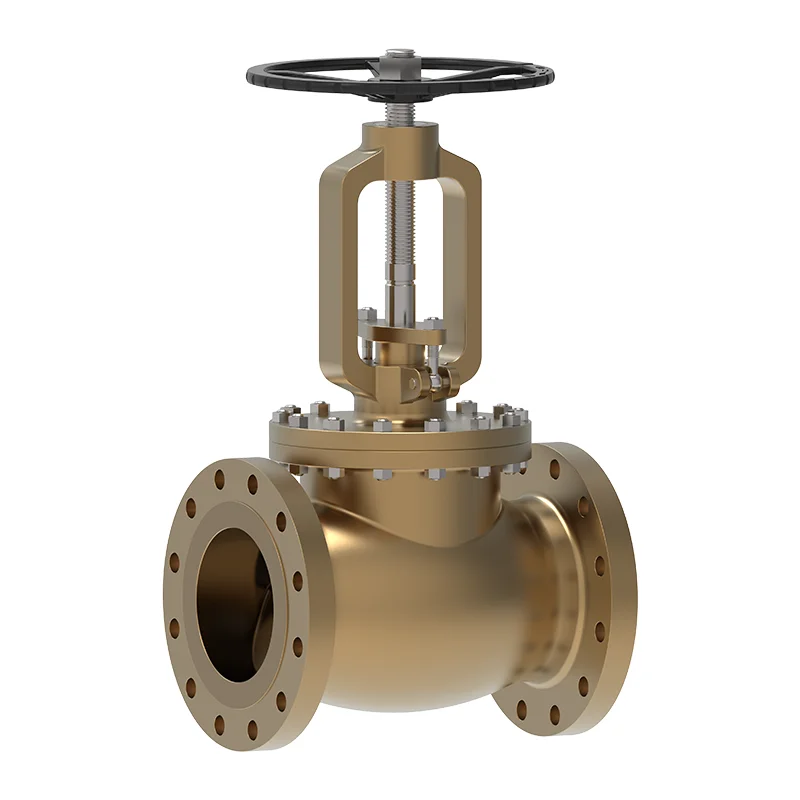

Bronze Globe Valve‌‌

Waits Bronze Globe Valve‌‌ bruger en præcisionsdisk til at bevæge sig langs midtlinjen af ventilsædet. Disken er lavet af aluminiumsbronze af høj kvalitet, som er korrosionsbestandig i vand og ikke-oxiderende medier. Ventilkroppen er stærk og trykbestandig, velegnet til marine, kemisk, HVAC, strøm og petrokemiske anvendelser, hvilket sikrer sikker og effektiv væskekontrol.

Send forespørgsel

Produkt beskrivelse

Venter af høj kvalitet bronze klodeventil‌‌ bruger en bronzeventilkrop og giver en række ventiltrim- og tætningsmuligheder. Trådede og flangede forbindelser fås i overensstemmelse med forskellige standarder såsom BSP, DIN, EN, BS4504, ANSI og JIS. De fleste klodeventiler fås med skruelift (SL) og skruekontrol (SDNR) indstillinger.

For bronze klodventilen øger drejning af håndhjulet ventilstammen for at bevæge sig lineært, så skiven bevæger sig op og ned langs væskens midterste akse og derved realiserer åbningen og lukningen af ventilen og derved kontrollerer væskestrømmen.

Aluminium Bronze Globe Valve er hovedsageligt sammensat af ventilkrop, ventilafdækning, disk, ventilstamme, forsegling af pakning og håndhjul.

Ventilkroppen og ventildækslet er lavet af aluminiumsbronze, der har god korrosionsmodstand og styrke. Ventilskiven er plugformet, og tætningsoverfladen er flad eller konisk.

Ventilstammen bruges til at kontrollere løftning og sænkning af ventilskiven. Der er to typer bevægelse: skjult stamtype (ventilstammen bevæger sig kun op og ned) og stigende stamtype (ventilstammen bevæger sig op og ned, og håndhjulet roterer og bevæger sig på samme tid).

Implementeringsstandarder-Bronze Globe Valve‌‌
Designstandarder	API600 BS1873
Flangestandard	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Forbindelse	FF, RF, RTJ, NPT
Test accept	Brand 598 EN12266
Strukturlængde	API 6D ASME B16.10 EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	6FA Fire Flight607
Lav lækagestandard	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175
Application-Bronze Globe Valve‌‌
Størrelse	NPS 1/2 ″ ~ NPS 48 ″ DN50 ~ DN1200
Trykområde	CL150 ~ CL2500 PN10 ~ PN420
Temperaturområde	-20 ℃ ~ 250 ℃
Anvendelse	Vand, damp, olie, naturgas og svagt ætsende væsker. Den hårde tætningstype kan håndtere medium indeholdende partikler eller høj temperatur.
Drivtilstand	Håndhjulets drift, gearbetjent, pneumatisk betjent, elektrisk betjent, hydraulisk betjent
Ventilkrop/ventilafdækning	Al - Bronze
Forseglingsoverflade	Blød tætning (ved hjælp af EPDM, NBR, PTFE, Viton og andre bløde tætningsmaterialer, fremragende tætningsydelse, egnet til en række medier); INT+STL
Ventilstamme	Rustfrit stål 316, 304 eller Al - Bronze
Ventil stammøtrikker	Messing. Rustfrit stål
Rod	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Præstationsegenskaber

For bronze klodeventiler gør den høje korrosionsmodstand af aluminiumsbronze det i stand til at modstå erosion fra forskellige ætsende medier, hvilket gør det velegnet til ætsende miljøer såsom havvand, saltvand, svage syrer og svage alkalier, hvilket således udvider filterets levetid.

Med høj mekanisk styrke kan aluminiumsbronzematerialet bære et bestemt tryk og påvirkningskraft, der arbejder stabilt i højtryk eller rørledningssystemer med høj strømningshastighed uden let deformation eller skade. Forseglingsoverfladerne på skiven og sædet er netop bearbejdet til en tæt pasform, hvilket effektivt forhindrer medium lækage.

Håndhjulet er let at betjene, hvilket giver mulighed for ubesværet åbning og lukning af ventilen. Endelig kan det være udstyret med drivenheder som orm gear, pneumatik og elektrik efter behov for at opnå fjernbetjening og automatiseret drift.
