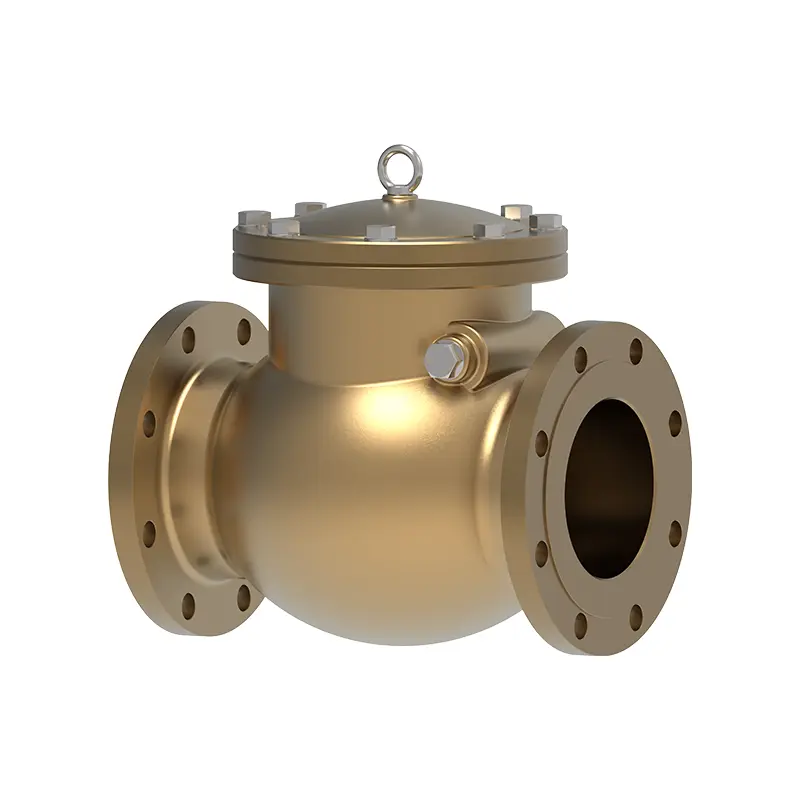

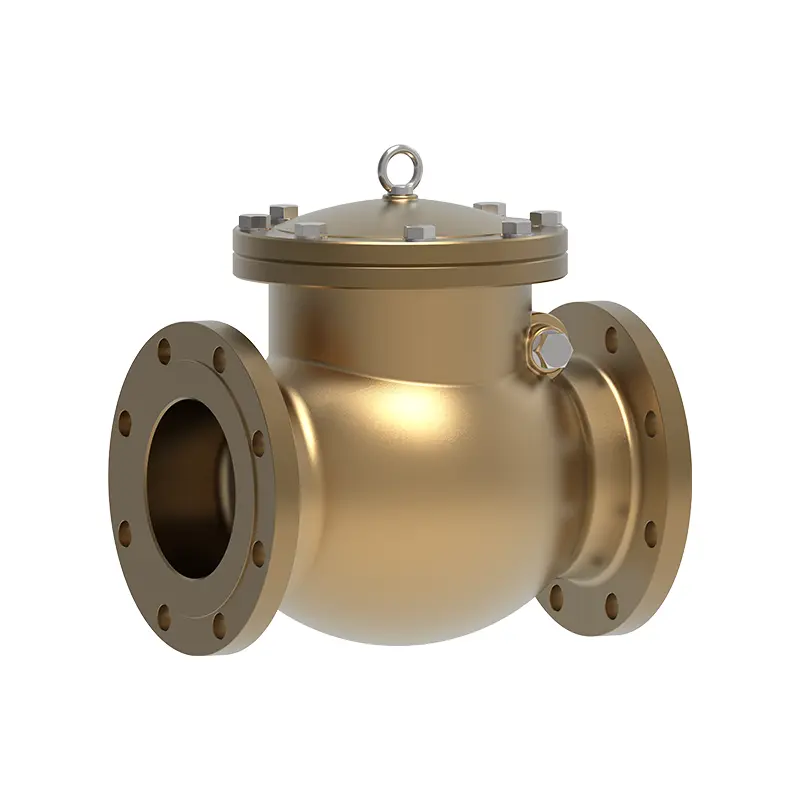

Bronze Swing Check Valve

Ventilventil Bronze Swing Check Valve er en envejsventil, der bruges til at forhindre tilbagestrømning af medier. Vores firma overholder begrebet "høj kvalitet, lav pris og tankevækkende service". Produktet har opnået 17 internationale certificeringer såsom API 6D/6A, CE/PED og TSG. Waits Valve er det første valg for ventiler, der opfylder kravene til kvalitetssikring. Velkommen til citat til os!

Send forespørgsel

Produkt beskrivelse

Ventilventilen af bronzesvingventil af høj kvalitet er en ventil, der er afhængig af strømmen af mediet for at åbne og lukke. Denne ventilskive roterer rundt om pinakslen for at åbne og lukke automatisk, når der ikke er noget omvendt tryk. Det har en simpel struktur, lille strømningsmodstand og glat åbning og lukning. Bronze Swing Check Valve: Dette produkt har en kompakt og rimelig struktur, pålidelig tætning, stabil ydelse og har egenskaberne ved lille størrelse, let vægt og en bred vifte af applikationer. Det er velegnet til havvand, frisk vand, spildevand og nogle svagt ætsende kemiske medier, hvor korrosionsbestandighed er påkrævet.

Implementeringsstandarder-Bronze Swing Check Valve
Designstandarder	API 6D/API 594, BS1868
Flangestandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Forbindelsesmetoder	RF, NPT, FNPT
Test og accept	Brand 598, EN12266
Strukturel længde	API6D/ASME B16.10/EN558
Tryk og temperaturvurderinger	ASME B16.34
FireProof test	Fire 6fa, Fire 607
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175

Application-Bronze Swing Check Valve
Størrelse	DN50-DN1200, NPS 2 ＂-48＂
Trykområde	ANSI klasse 150-klasse 1500, PN1.0-PN25.0MPa
Temperaturområde	-20 ℃ ~ 425 ℃
Anvendelsesområde	Havvand, polycarbonat, polyethylen, polyethylen med lav densitet, aromatiske kulbrinter, flydende naturgas (LNG)
Drivtilstand	Hydrauliske, pneumatiske, elektriske, manuelle og orm geardrev.
Ventilkrop/ventilafdækning	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Forseglingsoverflade	Forstærket polytetrafluoroethylen, para-polyphenylen (Rptfe, ppl), metal
Rod	Asbestgrafit, fleksibel grafit, polytetrafluorethylen, jernbaserede legeringer

Produktfordele
1.Det vedtager en intern rockerarmsvingstruktur med alle åbnings- og lukningskomponenter installeret inde i ventilkroppen. Det trænger ikke ind i ventilkroppen. Bortset fra den midterste flangedel, der bruger en tætningspakning og tætningsring, er der ingen eksterne lækagepunkter i hele strukturen, som kan forhindre ekstern lækage af ventilen. Forbindelsen mellem rockerarmen og ventilskiven vedtager en sfærisk forbindelsesstruktur, så ventilskiven kan have en vis grad af frihed inden for 360 grader.
2. Forseglingsoverfladerne på tætningsparet kan svejses på kroppen eller hård legering. Selv i nærvær af fine partikler i mediet er det ikke let at blive slidt hurtigt ud på grund af erosion, hvilket sikrer god tætningsydelse.
3.Når åbning, kan ventilskiven hurtigt rotere til den helt åbne position. Fluidpassagen er næsten uhindret, strømningskanalen er glat, og væskemodstanden er lille.
4.Det er velegnet til forskellige medier, såsom rent vand, damp, olieprodukter osv., Og kan også bruges til nogle svagt ætsende medier. Det relevante nominelle tryk og temperaturområde er relativt bredt og imødekommer behovene ved forskellige arbejdsforhold.
5. Installationspositionen er ikke begrænset. Det kan installeres på vandrette, lodrette eller skrå rørledninger. For eksempel, når den er installeret på en lodret rørledning, er mediumstrømningsretningen fra bunden til toppen.

Bronze Swing Check Valve
