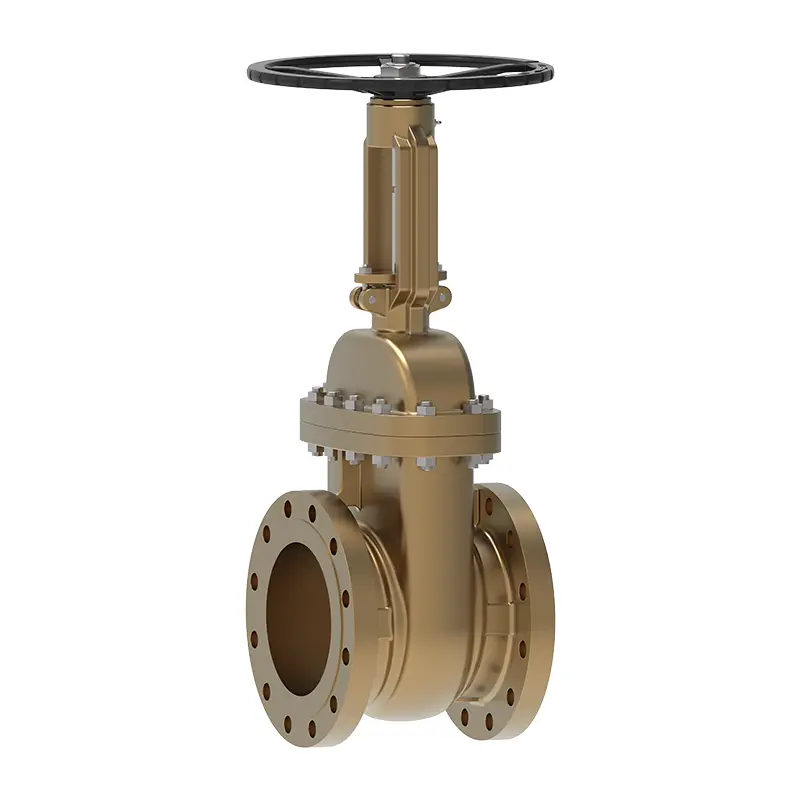

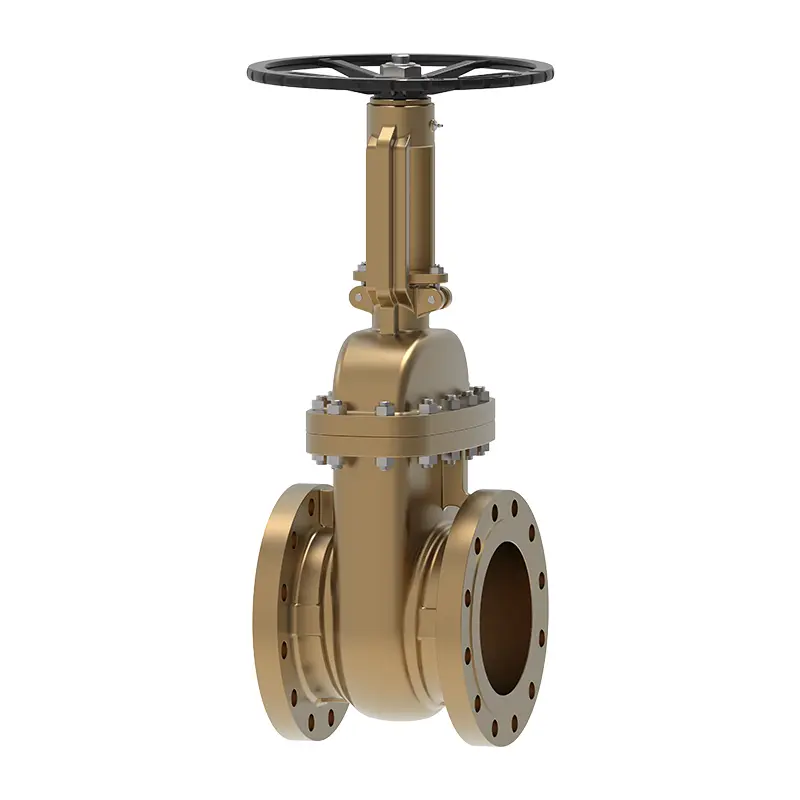

Bronze kileportventil

Ventilventil af høj kvalitet bronze kileportventilze Wedge Gate Valve vedtager bronzeventilkrop, bronzeventiltrim, gevindforbindelse og ventilafdækning i overensstemmelse med ASTM B62 -specifikationen. Den vedtager også præcisionsstøbende kileportdesign. Aluminiumsbronzemateriale med høj styrke er resistent over for korrosion/slid. En række drev/forbindelsesmetoder er egnede til forskellige rørledninger.

Send forespørgsel

Produkt beskrivelse

For ventetventilens holdbare bronze kileportventil løftes porten gradvist og væk fra ventilsædet forseglingsoverflade ved at dreje håndhjulet eller køre ventilstammen gennem drivenheden. Trykområde CL150 ~ CL300 PN10 ~ PN16. Ventilen vedtager stigende STEM -drift og er udstyret med en solid kiledisk. Ikke egnet til drikkevand. Velkommen til at sende os en besked for at fortælle os om det tilpassede indhold, vi er online til enhver tid!

Arbejdsprincip:
Når porthøjdehøjden når ca. 1 gange ventilens nominelle diameter, er fluidkanalen ikke -blokeret, og ventilen åbnes helt. I faktisk brug bruges toppen af ventilstammen normalt som den fulde åbningsindikation. Efter at have nået den øverste position, drejes håndhjulet normalt 1/2 til 1 drejning som den faktiske helt åbne position for at forhindre låsning på grund af temperaturændringer. Når håndhjulet eller drivenheden drejes i den modsatte retning, kører ventilstammen porten til at falde ned, og portforseglingsoverfladen passer gradvist til ventilsædet forseglingsoverflade. Forsegling opnås ved at trykke på porten tæt mod ventilsædet gennem ekstern kraft eller medium tryk for at forhindre strømmen af medium.

Implementeringsstandarder-Bronze Wedge Gate Valve
Designstandarder	API600/API6D EN1074-1
Flangestandard	ASME B16.5/ASME B16.47- A/B/EN1092
Forbindelse	RF.RTJ, FF.BW.SW
Test accept	API 598
Strukturlængde	API 6D ASME B16.10 EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	6FA Fire Fire 607
Lav lækagestandard	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175

Applikation-bronze kileportventil
Størrelse	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Trykområde	CL150 ~ CL300 PN10 ~ PN16
Temperaturområde	-20 ℃ ~ 250 ℃
Anvendelse	Gælder for vand, havvand, olie, damp, naturgas og svagt ætsende væsker. Den hårde tætningstype kan håndtere medium indeholdende partikler eller høj temperatur.
Drivtilstand	Håndhjulets drift, gearbetjent, pneumatisk betjent, elektrisk betjent, hydraulisk betjent
Ventilkrop	Al - Bronze
Ventilsæde	EPDM, PTFE, NBR. AL - Bronze, INT+STL
Ventilstamme	F304 -F316, AL - Bronze

Præstationsegenskaber
Bronze Wedge Gate Valve har en lige gennemsigtig mediekanal inde i ventilkroppen, der har lav fluidbestandighed, og medierne strømmer i en lige linje med lav strømningsmodstand, hvilket effektivt kan reducere systemtryktab.
Sammenlignet med stopventiler er bevægelsesretningen af porten vinkelret på strømningsretningen på mediet, hvilket gør åbningen og lukningen lettere.
Mediet kan flyde i begge retninger, og det er ikke nødvendigt at overveje strømningsretningen på mediet under installationen, hvilket er praktisk til installation og brug i forskellige rørledningsystemer. Det har et simpelt udseende og en relativt kort strukturel længde, hvilket er mere fordelagtigt i lejligheder, hvor installationsrummet er begrænset. Det har god fremstillingsprocesserbarhed og en bred vifte af applikationer.
Produktet kan betjenes håndhjul; Gear betjent; Pneumatisk betjent; Elektrisk betjent; Hydraulisk betjent

Bronze Wedge Gate Valve
