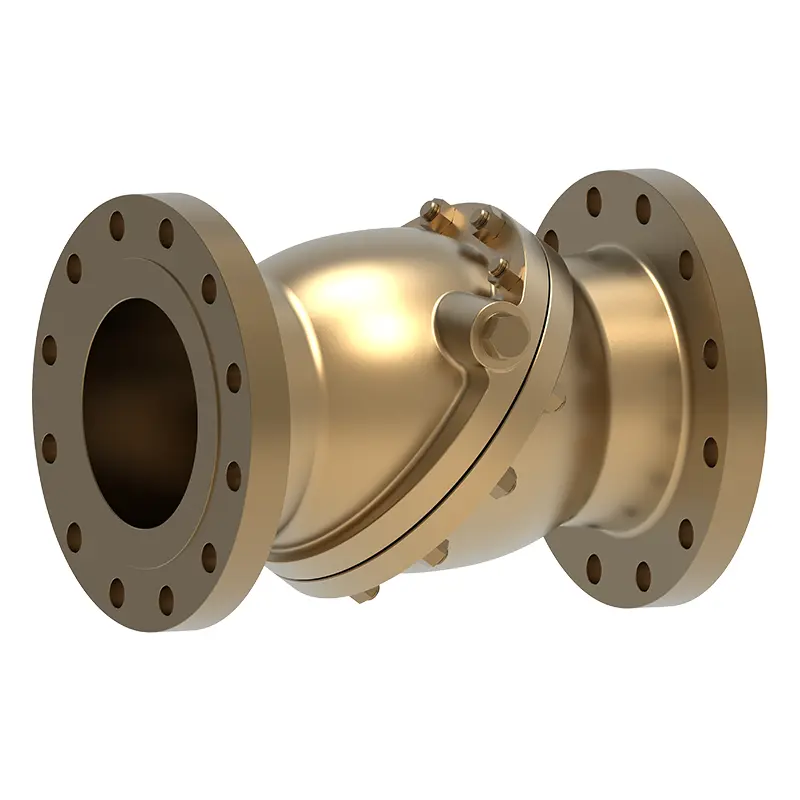

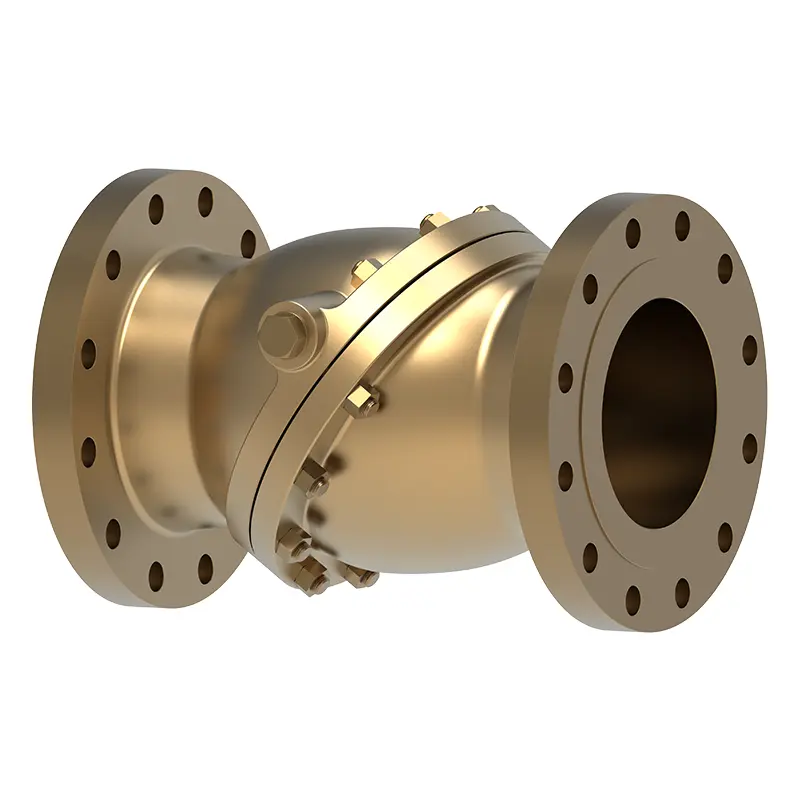

Bronze vippet disktjekkontrolventil

Bronze vippet skivekontrolventil er lavet af bronze af høj kvalitet, som ikke let er korroderet. Det er vidt brugt i havvand, ferskvand, kølesystemer, skibsbygningsteknik, industrielt udstyr og andre felter. Waits Valve overholder ISO9001 kvalitetsstyringssystemet, og de høje kvalitetsventiler, der er designet og produceret, kan modstå ekstreme operationelle udfordringer. Vi er blevet en langsigtet partner for energiselskaber i mere end 30 lande.

Send forespørgsel

Produkt beskrivelse

Waits Valve Bronze Tilted Disc Check Valve er en envejs -check -enhed med udsøgt struktur, høj kvalitet og holdbarhed. Den vedtager et skråt diskdesign, der åbner i fremadstrømning og lukker hurtigt i omvendt strømning. Det er velegnet til at forhindre medium tilbagestrømning i medium og lavtryksrørledningssystemer. Det har den bedste omkostningseffektivitet i specifikke miljøer.
Bronze vippet skivecheckventil vedtager en skråt diskstruktur for at opnå en måde kontrol med væske. Det er lavet af slidbestandig, korrosionsbestandig og høj styrke bronze. Det er velegnet til rørledningssystemer, der har høje krav til væskestrømningsstabilitet og har brug for at undgå vandhammer, såsom kølesystemer med noget præcisionsudstyr, vandforsyningssystemer i højhuse og pumpeudtag eller vandforsyning og dræningssystemer med vand eller olie som medium.

Implementeringsstandarder-bronze vippet disktjekkontrolventil
Designstandarder	API 6D/API 594, BS1868
Flangestandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Forbindelsesmetoder	RF, NPT, FNPT
Test og accept	Brand 598, EN12266
Strukturel længde	API6D/ASME B16.10/EN558
Tryk og temperaturvurderinger	ASME B16.34
FireProof test	Fire 6fa, Fire 607
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0175

Application-bronze vippet disktjekkontrolventil
Størrelse	DN50-DN1200, NPS 2 ＂48＂
Trykområde	ANSI Klasse 150-klasse 600, PN2.0-PN10.0MPa
Temperaturområde	-20 ℃ ~ 425 ℃
Anvendelsesområde	Havvand, polycarbonat, polyethylen, polyethylen med lav densitet, aromatiske kulbrinter, flydende naturgas (LNG)
Drivtilstand	Hydrauliske, pneumatiske, elektriske, manuelle og orm geardrev.
Ventilkrop/ventilafdækning	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Forseglingsoverflade	Forstærket polytetrafluoroethylen, para-polyphenylen (Rptfe, ppl), metal
Rod	Asbestgrafit, fleksibel grafit, polytetrafluorethylen, jernbaserede legeringer

Produktfordele
1. Bronze vippet skivekontrolventil vedtager dobbelt excentrisk diskdesign, og ventilsædet og tætningsoverfladen kontakt gradvist under lukningsprocessen, så støj kan fjernes. Den store støj, der genereres, når den traditionelle kontrolventil er lukket, fjernes, som forlænger levetiden for rørledninger og udstyr.
2. mikro elastisk metalventilsædet design, dette design kan forhindre lækage og forhindre medium tilbagestrømning, hvilket tillader den normale drift af rørledningssystemet.
3. den skrå diskstruktur danner en strømlinet fluidkanal med en lav strømningsmodstandskoefficient, hvilket i høj grad reducerer tryktabet, når mediet strømmer gennem ventilen og reducerer driftsomkostningerne for rørledningssystemet.
4. Butterfly -diskdesignet er følsomt over for åbning og lukning, så ventilen hurtigt kan tilpasse sig ændringer i medium strømning, åben og tæt i tiden og forhindre tilbagestrømning.
5. Sammenlignet med svingkontrolventilen med det samme kaliber er den vippede skivecheckventil med bronze, der vippes, ca. 80% lettere, og vores ventil er mere praktisk i installation, demontering og vedligeholdelse, hvilket reducerer rørledningsbelastningen.
