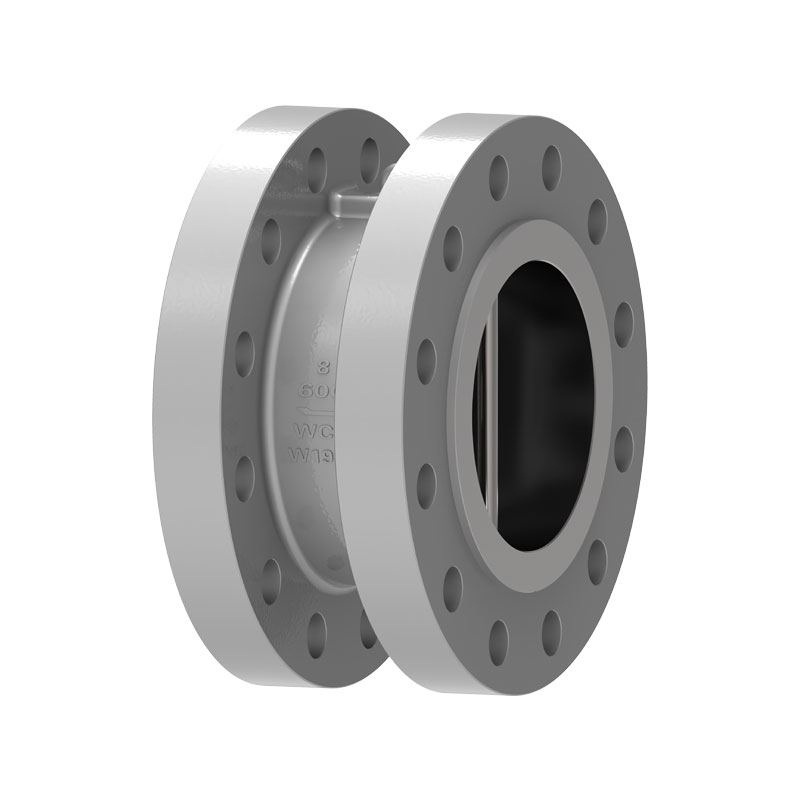

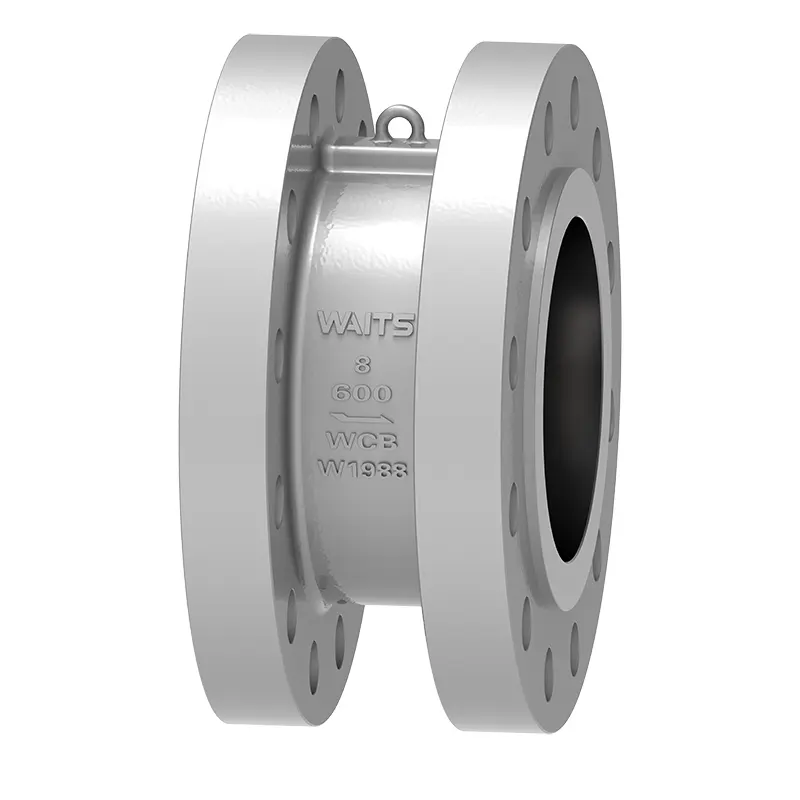

Dobbeltplade kontraventil

Som en professionel ventilproducent kan Waits understøtte produktionen af tilpassede dobbeltpladekontraventiler for bedre at imødekomme forskellige kunders behov. Med hensyn til tætning kan denne kontraventil være i forskellige former, såsom gummi, PTFE og krop. Tilpasning kan opfylde forskellige standarder såsom API/DIN/JIS i henhold til kundens behov.

Send forespørgsel

Produkt beskrivelse

Sommerfuglepladen på dobbeltpladekontraventilen er to halvcirkler, og den fjederbelastede ventilskive er ophængt på den centrale lodrette stift. Når ventilen åbnes, er væskens kombinerede kraft i midten af ventilskivens tætningsflade, og fjederstøttekraftens virkningspunkt er i midten af ventilskiveoverfladen, således at ventilens rod skiven åbner først, hvorved man undgår slid på tætningsfladen, der opstår, når ventilskiven på den gamle konventionelle ventil åbnes, og dermed forbedres holdbarheden effektivt.
Når strømningshastigheden aftager, under påvirkning af torsionsfjederreaktionskraften, nærmer ventilskiven sig gradvist ventilsædet, og dobbeltpladekontraventilen går ind i det langsomme lukketrin. Når væsken strømmer tilbage, øger den kombinerede virkning af ventilskivekraften og torsionsfjederreaktionskraften lukningen af ventilskiven tilsvarende og går ind i det hurtige lukketrin. Dette reducerer effektivt virkningen af vandhammer og reducerer skaden af vandhammer. Ved lukning bevirker virkningen af fjederkraftpunktet, at toppen af ventilskiven lukker først, hvilket forhindrer ventilskiveroden i at bide.

Implementeringsstandarder

Designstandarder	API594, API6D, ASME B16.34
Flangestandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Tilslutningsmetoder	Wafer type, Flange Type, Lug Typet,
Test og accept	API598, API 6D,
Strukturel længde	API594, API6D, DIN3202
Tryk- og temperaturniveauer	ASME B16.34, DIN2401
Anti-korrosions design	NACE MR 0103, NACE MR 0175.ISO15156

Anvendelse

Størrelse	NPS 2"~ NPS 60" DN50 ~ DN1500
Trykområde	CL150 ~CL2500 PN10~ PN420
Temperaturområde	；-196°C ~ +600°C
Anvendelsesområde	Den er velegnet til forskellige medier såsom vand, dampolie, salpetersyre, eddikesyre, stærkt oxiderende medier osv.
Ventilhus	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støbninger: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplade	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støbninger: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsæde	Kropsmateriale, 13CR, rustfrit stål 304/316, monel, hårdmetal, legering 20, kobberlegering mv.
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Ydelsesfunktioner

1. Dobbeltpladekontraventilen er sammensat af ventilhus, ventilskive, ventilaksel og fjeder osv. Den vedtager klemmeforbindelse og kompakt struktur.
2. Sommerfuglepladen er to halvcirkler, og fjederen bruges til tvungen nulstilling. Tætningsfladen kan svejses med slidbestandigt materiale eller fores med gummi. Den har en bred vifte af anvendelser og pålidelig forsegling.
3. Ventilskivens lukkeslag er kort, og den er fjederbelastet med hurtig lukkehastighed, hvilket kan reducere vandslagsfænomenet.
4. Den er velegnet til lejligheder med begrænset installationsplads og kan bruges til vandrette eller lodrette rørledninger.
5. Det kan påføres forskellige medier såsom vand, dampolie, salpetersyre, eddikesyre, stærkt oxiderende medium osv.
