Tiltet disk kontraventil

Den vippede skivekontraventil er et højkvalitets og holdbart produkt fra Waits Valve. Som en professionel ventilproducent holder vores teknologi og produktionsudstyr trit med industriens avancerede niveau i realtid. Efter at være blevet opdateret og fuldt inspiceret, kan produktet lukkes hurtigt, og ventilskiven kan hurtigt nå ventilsædets position, hvilket minimerer stødfænomenet.

Send forespørgsel

Produkt beskrivelse

Tiltet disc kontraventil er en slagfri kontraventil. Dens største fordel er at overvinde stød og vandhammer forårsaget af svingkontraventil og løftekontraventil og realisere ikke-stødsdrift.

Implementeringsstandarder

Designstandarder	BS1868,API6D,API594
Flangestandarder	ASME B16.5, ASME B16.25,
Tilslutningsmetoder	RF.RTJ.BW
Test og accept	API598, API 6D
Strukturel længde	API6D/ASME B16.10,
Tryk- og temperaturniveauer	ASME B16.34,
Anti-korrosions design	NACE MR 0103 ，NACE MR 0175.ISO15156

Anvendelse

Størrelse	NPS 2"~ NPS 36" DN50 ~ DN900
Trykområde	CL150 ~CL600 PN10~ PN100
Temperaturområde	-29°C~+545°C
Anvendelsesområde	Den er velegnet til forskellige medier såsom vand, dampolie, salpetersyre, eddikesyre, stærkt oxiderende medier osv.
Ventilhus	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Støbninger: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplade	Smedegods: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støbninger: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsæde	Kropsmateriale, 13CR, rustfrit stål 304/316, monel, hårdmetal, legering 20, kobberlegering mv.
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Ydelsesfunktioner

Den vippede skivekontraventil bruger dobbelte excentriske skiver i design og fremstilling, og ventilsædet er et let elastisk metalventilsæde, som kan sikre ventilens tætningsevne under drift. Sommerfugleskiven hjælper med at åbne hurtigt og har en stærk holdbarhed, hvilket effektivt forlænger levetiden, sparer dig for vedligeholdelses- og udskiftningsomkostninger og har lav strømningsmodstand og fremragende ydeevne.

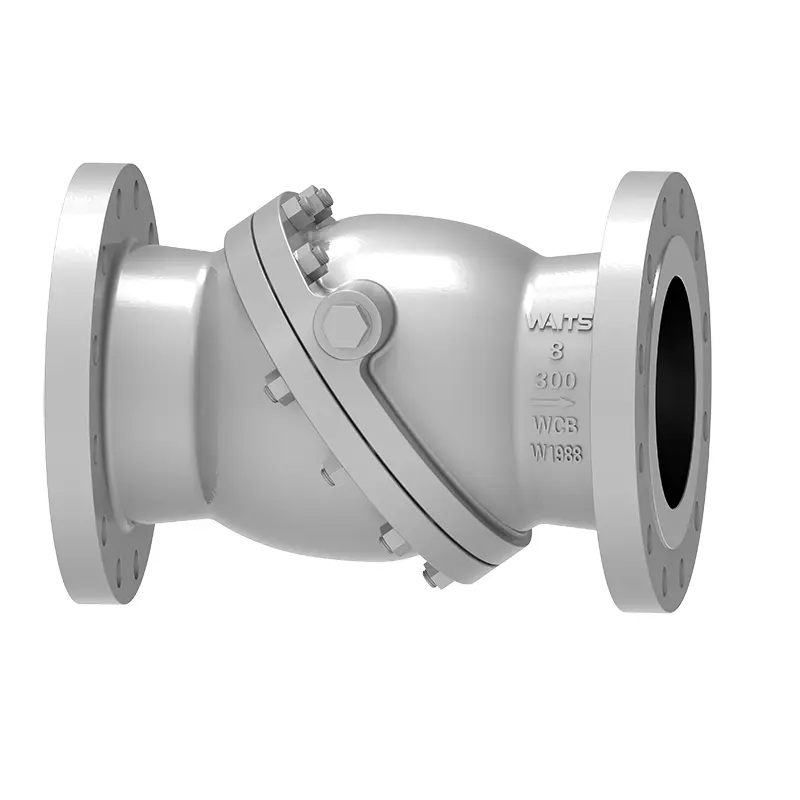

Tilted Disc Check Valve
