Soft Seal dobbeltplade kontraventil

Du kan være sikker på at vælge den bløde forseglede dobbeltpladekontraventil fremstillet af Waits. Som ventilleverandør med en komplet produktionslinje er vores produkter meget tilpasselige. I forhold til tætning kan vi have en række forskellige tætningsformer såsom NBR, EPDM, Hypalon, FKM osv., som kan tilpasses efter dine behov og opfylder forskellige standarder såsom API/DIN/JIS.

Send forespørgsel

Produkt beskrivelse

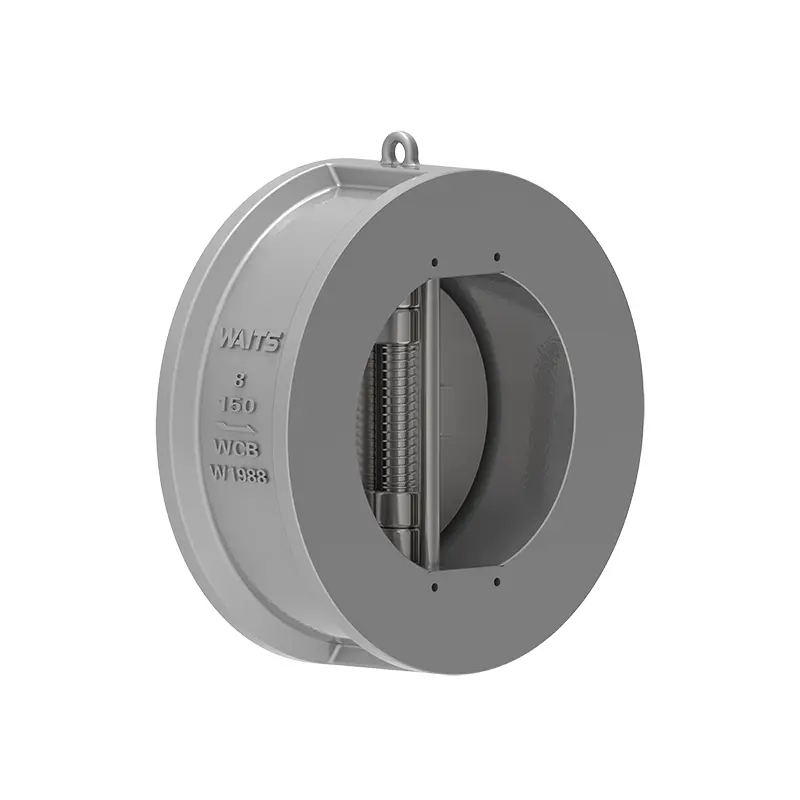

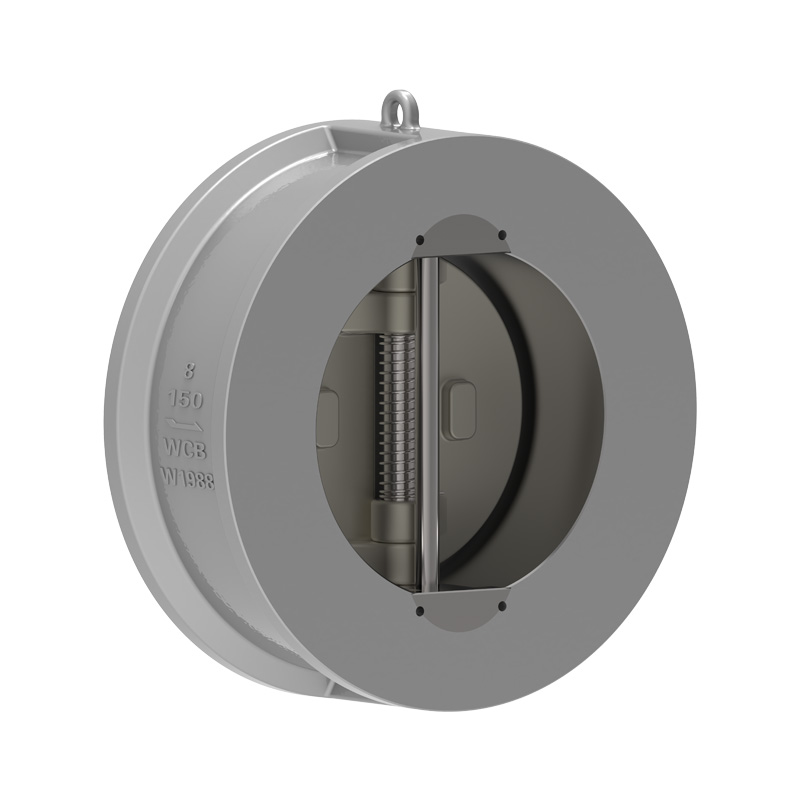

Sommerfuglepladen på den bløde forseglede dobbeltpladekontraventil er to halvcirkler med en fjederbelastet skive ophængt på en central lodret stift.
Når ventilen åbnes, er væskens kombinerede kraft i midten af skivens tætningsflade, og virkningspunktet for fjederstøttekraften, der virker som en reaktion, er placeret i midten af skiveoverfladen, således at roden af disken åbnes først. Dette undgår slid på tætningsfladen, der opstår, når skiven åbnes i den gamle konventionelle ventil, og øger holdbarheden af ventiltætningen.
Når strømningshastigheden aftager, under påvirkning af torsionsfjederreaktionskraften, nærmer skiven sig gradvist ventilsædet og går ind i ventilens langsomme lukketrin. Når væsken strømmer tilbage, vil dens kraft på skiven og torsionsfjederens reaktionskraft arbejde sammen, og lukningen af skiven vil øges tilsvarende, og gå ind i det hurtige lukketrin. Formålet med dette design er at reducere vandhammer-fænomenet, reducere skaden af vandhammer og bedre forlænge levetiden. Ved lukning får fjederkraftpunktet toppen af skiven til at lukke først, hvilket forhindrer roden i at bide og forbedrer holdbarheden af ventiltætningsoverfladen.

Implementeringsstandarder

Designstandarder	API594，API6D，ASME B16.34
Flangestandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Tilslutningsmetoder	Wafer type, Flange Type, Lug Typet,
Test og accept	API598, API 6D,
Strukturel længde	API594, API6D, DIN3202
Tryk- og temperaturniveauer	ASME B16.34

Anvendelse

Størrelse	NPS 2"~ NPS 60" DN50 ~ DN1500
Trykområde	CL125 ~CL150 PN10~ PN16
Temperaturområde	；-20-150
Anvendelsesområde	Den er velegnet til forskellige medier såsom vand, dampolie, salpetersyre, eddikesyre, stærkt oxiderende medier osv.
Ventilhus	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Ventilplade	Støbninger: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Ventilsæde	NBR,EPDM,FKM...
Ventilspindel	A182 F6a,17-4PH，F304 F316, F51, ...

Ydelsesfunktioner

1. Komponenterne i den bløde forseglings dobbeltpladekontraventil inkluderer ventilhuset, ventilskive, ventilaksel, fjeder og andre dele, som er forbundet med klemmetype og har en kompakt struktur.
2. Ventilens sommerfuglplade er lavet af to halvcirkler og tvinges til at vende tilbage af en fjeder. Tætningsfladen kan være lavet af slidstærkt materiale, der er belagt på kroppen eller foret med gummi. Den har en bred vifte af anvendelser og pålidelig forsegling.
3. Ventilskiven har et kort lukkeslag og er fjederbelastet, med følsom handling og hurtig lukkehastighed, hvilket reducerer vandslag markant.
4. Fordi den bløde forseglede dobbeltpladekontraventil har en kompakt struktur, lille størrelse, let vægt og nem installation, er den velegnet til brug i situationer, hvor installationspladsen er begrænset. Den kan bruges i vandrette eller lodrette rør.
5. Gælder for vand, dampolie, salpetersyre, eddikesyre, stærkt oxiderende medier og andre medier.
