Forged Steel Bellows Globe Valve‌ ‌

Waits Valve Forged Steel Bellows Globe Valve‌ har høj kvalitet og holdbar elastisk metal bellows, der varer længe. Det eliminerer almindelige problemer med at pakke forseglings aldring og lækage, reducere vedligeholdelsesomkostninger og nedetid og giver dine ingeniører et renere og sikrere arbejdsmiljø.

Send forespørgsel

Produkt beskrivelse

Waits Valve Forged Steel Bellows Globe Valve‌ har en holdbar bælgestruktur inde. Bunden af rustfrit stål bælge svejses til ventilstammen for at forhindre procesvæsker i at korrodere ventilstammen. Den anden ende er placeret mellem ventilkroppen og motorhjelmen for at danne en statisk tætning.

Den bruger et dobbelt tætningsdesign, og selvom bælgen mislykkes, kan ventilstampakningen stadig forhindre lækage. Bælgerne svejses til ventilstammen for stabil ydeevne og undgår vibrationer forårsaget af ventilkernebevægelse.

Implementeringsstandarder-FORGED STEEL Bellows Globe Valve‌ ‌
Designstandarder	API602 DIN3356
Forbindelsesstandarder	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Forbindelse	RF, RTJ
Test accept	Brand 598 EN12266
Strukturlængde	API6D/ASME B16.10/EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	API607, API6FA
Lav lækagestandard	API 622
Anti-korrosionsdesign	NACE MR 0175

Application-FORGED STEEL BELLOWS GLOBE VALVE‌ ‌
Størrelse	DN15 ~ DN50 （nps½ "~ 12"）
Trykområde	Klasse150 ～ Class600, PN20 ～ PN100
Temperaturområde	-40 ℃～+350 ℃
Anvendelse	Termisk kraftværksdampsystem, kulbrinter, syre- og alkali-medier og højtryksbrint, sterile væsker, resistente over for ætsende gasser osv.
Drivtilstand	Manuel, elektrisk, pneumatisk
Ventilkrop/ventilafdækning	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Ventilkerne	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Forseglingsoverflade	Rustfrit stål, høj temperaturlegering, legeringsstål
Ventilstamme	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Rod	Komprimeret pakning, asbestfiberpakning, fleksibel grafitpakning,

Anvendelse:

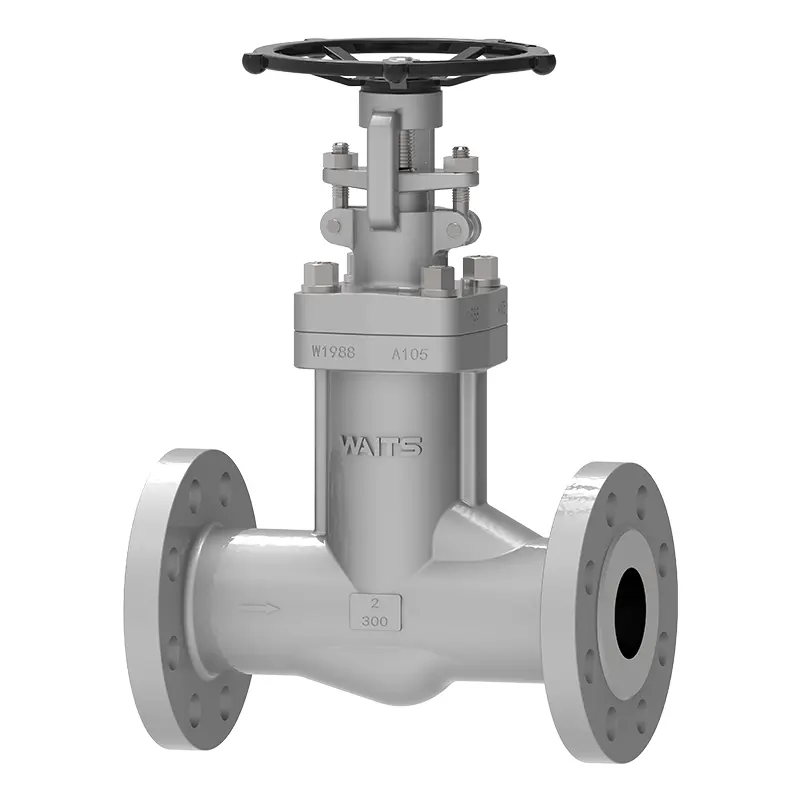

Forged Steel Bellows Globeventil

Metalbellows er nøglekomponenter i mange sensing, forsegling, fluidhåndtering og aktiveringsapplikationer. Forskellige fremstillingsmetoder og materielle egenskaber har en betydelig indflydelse på deres pålidelighed med hensyn til rejser, trykegenskaber, fjederhastighed og temperaturrespons.

Bemærk forskellen mellem sømløse og sømsvejede design.

Afhængigt af projektkravene kan i mange tilfælde danne bælge lavet af langsgående sømsvejdede rør være den mest omkostningseffektive løsning, såsom rustfrit stål bælge med simpel kompensation. Ud over lavere standardafvigelser i diameter og vægtykkelse reduceres muligheden for mikro-leaks og kontaminering omkring svejsesømmen også (f.eks. I vakuumapplikationer).

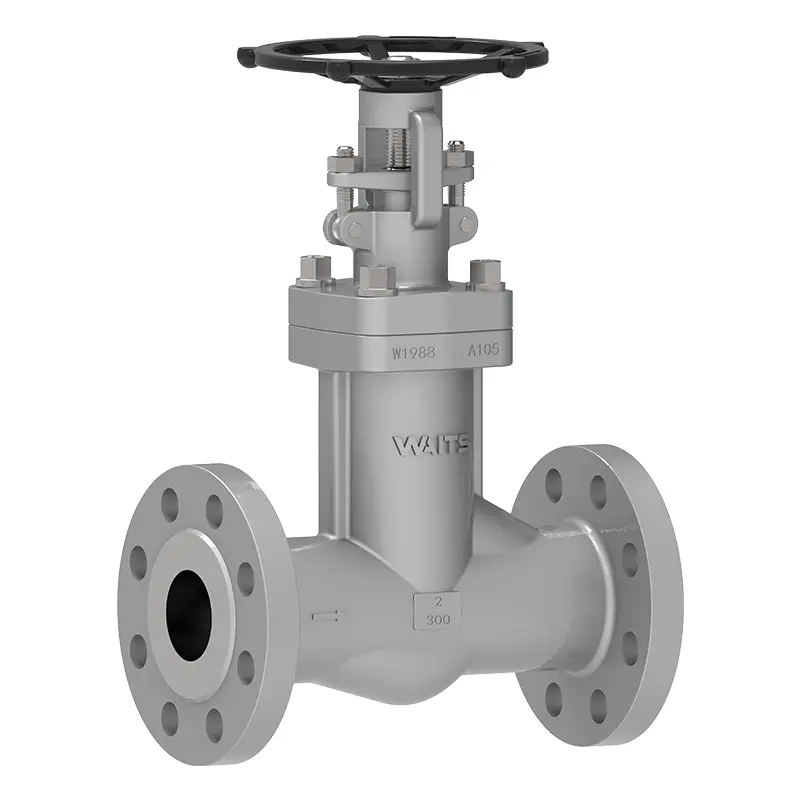

Forged Steel Bellows Globe Valve
