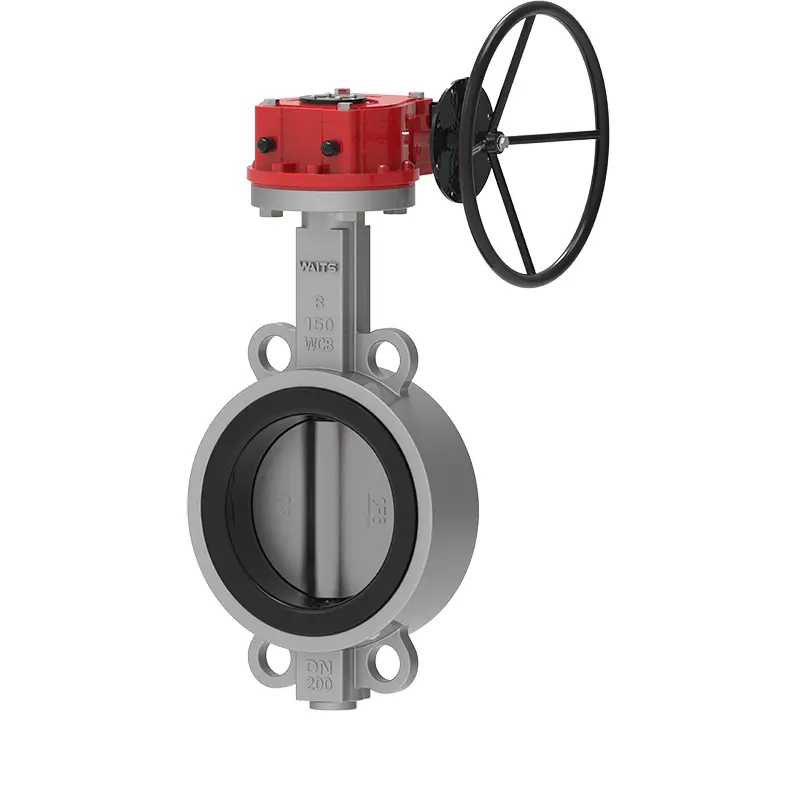

Blød siddende wafer sommerfuglventil

Waits er en stor ventilproducent og leverandør, der kan give dig blød siddende skive -sommerfuglventil. Denne ventil bruger gummiventilsæde, fortrinsvis naturlig gummi af høj kvalitet, som kan nå frem til certificering af fødevarekvalitet. Det har fremragende anvendelse i New Zealand Milk Source Factory og Israel afsaltningsanlæg.

Send forespørgsel

Produkt beskrivelse

Den bløde siddende Wafer Butterfly Valve of Witts har følgende design under design og produktion og er blevet forbedret med hensyn til ydeevne:
1-høj elastisk ventil sæde gummi
Gummiindholdet i EPDM -ventilsædet er 50%, og det er blevet testet i mere end 10.000 gange i simulering af åbning og lukningstest uden lækage.
Land en hårdhed/grad 72 ± 3.200%trækspænding/MPA≥6, trækstyrke MPA≥15, forlængelse ved pause/%≥350, permanent deformation ved pause/%≦ 10, tårestyrke/KN.M-1≥35, komprimering Permanent deformation (70 ℃*22H, komprimeringshastighed 25%)/%≦ 20.
Sammenlignet med det smalle-kantventilsæde har det vidtgående ventilsæde en bredere kontaktoverflade med rørledningsflangen med en diameter på ca. 20 mm og bedre installationsforseglingsydelse.
2-sommerfuglpladen og ventilakslen er tilsluttet uden stifter, som helt kan undgå lækage og korrosion forårsaget af installation af stifter. Ventilakslen er let at adskille, hvilket er praktisk til udskiftning af ventilsædet.
3-Ventilkroppen er udstyret med en anti-flyvende enhed, som er bedre og mere sikker at bruge i rørledningen.

Implementeringsstandarder

Designstandard	API 609, EN 593, BS5155, GOST
Slutstandard	Implementeringsstandarder ANSI B16.1 Cl. 125 lb og B16,5 Cl. 150 lb. Af 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 og PN16 Som 2129 Tabel D og E BS 10 Tabel D og E MSS SP44 Cl. 150 lb. Awwa C207 150lb ISO 2531 PN6, PN10 og PN16 ISO 7005 PN6, PN10 og PN16
Inspektion og test	API 598, ISO 5208, EN 12266-1, GOST
Ansigt til ansigt	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Topflange	ISO 5211

Anvendelse

Driftstemperatur	-45 ℃ ~ 150 ℃
Størrelse	2 "-80", DN50-DN2000
Arbejdstryk / CWP	16bar 10bar
Shell	24bar 15bar
Forsegle	18bar 10bar
Lufttest	6bar 6bar
Driftsmiljø	Ballast og lense -system kemisk behandling Afsaltningsanlæg, borerigge, drikkevand Tørt pulver, mad og drikke, gasplanter HAVC -minedrift, papirindustri, sandhåndtering, havvand, sukkerindustri Thermo teknisk vandbehandling spilde vand
Operatør	Håndtag, gear, elektrisk, pneumatisk osv.
Kropsmateriale	Støbejern, duktilt jern, kulstofstål, rustfrit stål, al-bronze osv.
Disk	Støbejern duktil jern kulstof stål rustfrit stål al-bronze
STILK	2CR13 F304 F316 F51 F53 Monel K500
SÆDE	Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Natural Rubber

Ydelsesfunktioner

1. den bløde siddende skive -sommerfuglventil er lille i størrelse, lys i vægt, let at adskille og reparere.
2. Strukturen er enkel og kompakt med en driftsåbning og lukningshastighed på 90.
3.. Det arbejdsmoment er lille, arbejdsbesparende og lys.
4. Med hensyn til tætning af ydeevnen er gasprøvens lækage nul, hvilket er meget garanteret.
5. Forskellige komponentmaterialer kan vælges og påføres forskellige medier.
6. Flowegenskaberne har en tendens til at være lineære, og justeringsydelsen er god.
7. Antallet af åbnings- og lukningstest kan nå titusinder af gange, og levetiden er lang.

Soft Seated Wafer Butterfly Valve
