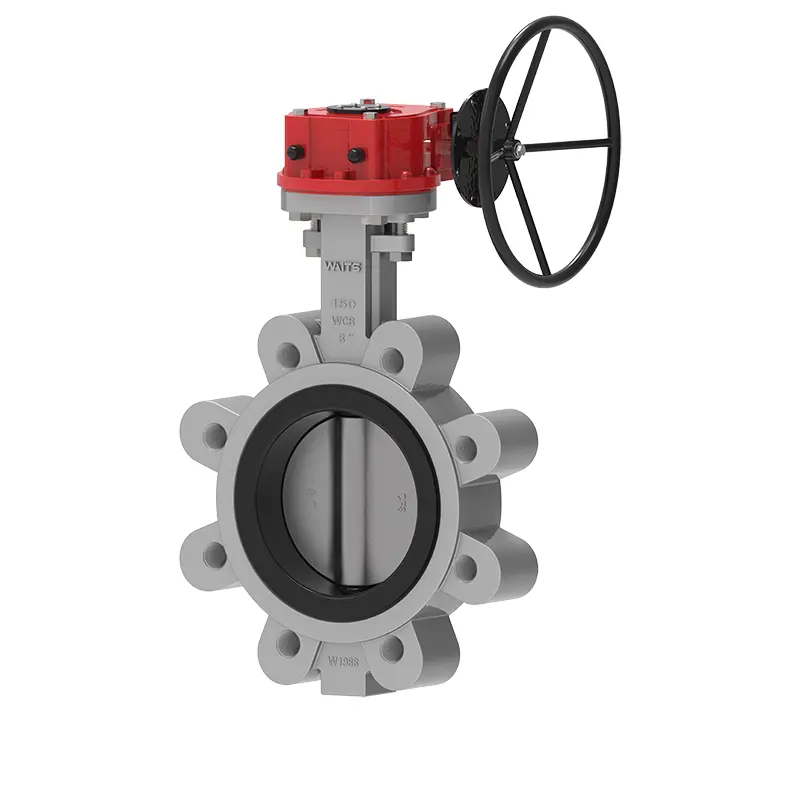

Blød siddende wafer lug sommerfuglventil

Blød siddende wafer lug sommerfuglventil er et af de produkter, der venter, kan give kunder over hele verden. Dens gummiventilsæde er lavet af naturlig gummi af høj kvalitet, der er omhyggeligt valgt af vores fagfolk og kan bruges på madrørledninger med selvtillid. Vi har ikke kun fremragende priser, men også pålidelig kvalitet såvel som perfekt indkøb og eftersalgsservices.

Send forespørgsel

Produkt beskrivelse

Som en professionel ventilproducent opleves Waits og holder trit med tiden. Den bløde siddende wafer lug sommerfuglventil designet af os har følgende kerne designpunkter:
1. høj elasticitetsventil sæde gummi: gummiindholdet i EPDM -ventilsædet er 50%. Vi lægger stor vægt på kvalitet. Ventilen er blevet simuleret i mere end 10.000 gange åbning og lukning for at sikre ingen lækage.
Ventilsædets referencegenskaber er som følger: land en hårdhed/grad 72 ± 3, 200%trækspænding/MPA≥6, trækstyrke MPA≥15, forlængelse ved pause/%≥350, permanent deformation ved brud/%≦ 10, tårestyrke/KN.M-1≥35, komprimering Permanent deformation (70 ℃*22h, kompetator 25%)/%≦ 20.
På samme tid har dette vidtgående ventilsæde med en diameter på ca. 20 mm en bredere kontaktoverflade med rørledningsflangen end det smal kantventilsæde og har bedre installationsforseglingsydelse.
2. sommerfuglpladen og ventilakslen er forbundet uden stifter for at undgå lækage og korrosion forårsaget af installation af stifter. Desuden er ventilakslen let at adskille, hvilket letter udskiftningen af ventilsædet, hvilket reducerer omkostningerne og vanskelighederne ved vedligeholdelse og udskiftning.
3. Ventilkroppen er udstyret med en anti-flyvende enhed, som er mere sikker.

Implementeringsstandarder

Designstandard	API 609, EN593, BS 5155, GOST
Slutstandard	ANSI B16.1 Cl. 125 lb og B16,5 Cl. 150 lb. Af 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 og PN16 Som 2129 Tabel D og E BS 10 Tabel D og E MSS SP44 Cl. 150 lb. Awwa C207 150lb ISO 2531 PN6, PN10 og PN16 ISO 7005 PN6, PN10 og PN16
Inspektion og test	API 598, ISO 5208, EN 12266-1, GOST
Ansigt til ansigt	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Topflange	ISO 5211

Anvendelse

Driftstemperatur	-45 ℃ ~ 150 ℃
Størrelse	2 "-80", DN50-DN2000
Arbejdstryk / CWP	16bar 10bar
Shell	24bar 15bar
Forsegle	18bar 10bar
Lufttest	6bar 6bar
Driftsmiljø	Ballast og lense -system kemisk behandling Afsaltningsanlæg, borerigge, drikkevand Tørt pulver, mad og drikke, gasplanter HAVC -minedrift, papirindustri, sandhåndtering, havvand, sukkerindustri Thermo teknisk vandbehandling spilde vand
Operatør	Håndtag, gear, elektrisk, pneumatisk osv.
Kropsmateriale	Støbejern, duktilt jern, kulstofstål, rustfrit stål, al-bronze osv.
Disk	Støbejern duktil jern kulstof stål rustfrit stål al-bronze
STILK	2CR13 F304 F316 F51 F53 Monel K500
SÆDE	Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Natural Rubber

Ydelsesfunktioner

1. den bløde siddende wafer lug sommerfuglventil er lille i størrelse, lys i vægt, let at installere og let at adskille og vedligeholde.
2. Strukturen er enkel og kompakt med en driftsåbning og lukningshastighed på 90.
3. drejningsmomentet er lille under drift, som er arbejdsbesparende og lys.
4. gasprøvens lækage er nul, og forseglingen er strengt garanteret.
5. Forskellige komponentmaterialer kan vælges og påføres forskellige medier.
6. Flowegenskaberne har en tendens til at være lineære, og justeringsydelsen er god.
7. I åbnings- og lukningstesten kan den modstå titusinder af gange, hvilket fuldt ud beviser den lange levetid.
8. Det kan bruges som en endeventil.
