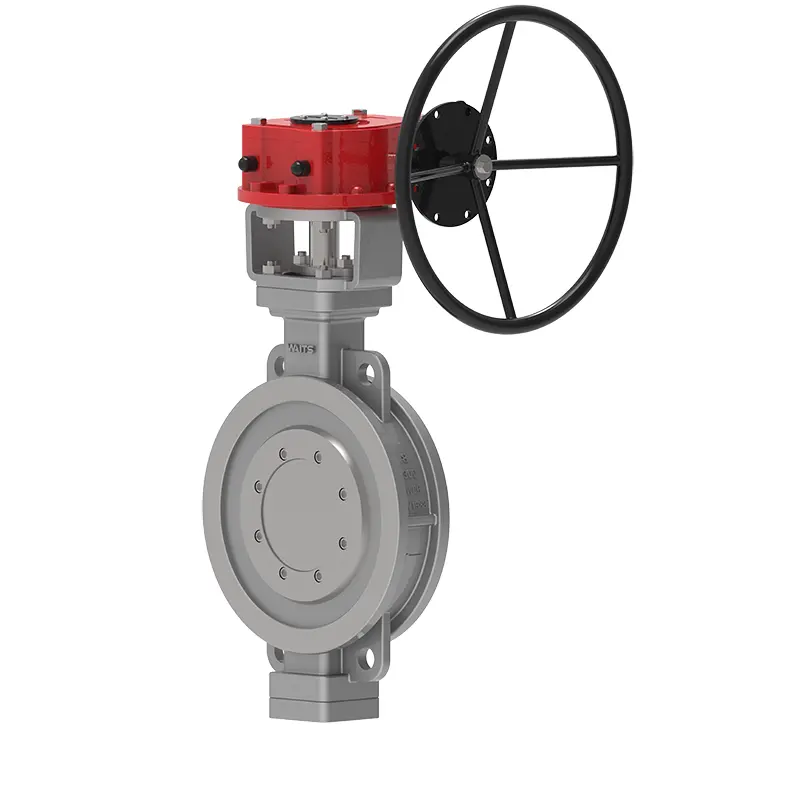

Triple excentrisk metal siddende wafer sommerfuglventil

Det tredobbelte excentriske metal, der sidder Wafer Butterfly Valve, er en lang levetid, energibesparende sommerfuglventil nyudviklet af Waits. Det består af ventilkrop, sommerfuglplade, tætningsring, transmissionsmekanisme og andre hovedkomponenter. Dens struktur vedtager to-dimensionel eller tredimensionel excentrisk principdesign, elastisk tætning eller hård og blød multi-niveau tætningskompatibel behandlingsteknologi, hvilket reducerer drejningsmomentet for sommerfuglventilen under drift, hvilket opnår effekten af arbejdsbesparelse og energibesparelse. På samme tid sikrer det den samlede pålidelighed af sommerfuglventilen med hensyn til korrosionsbestandighed, høj temperaturresistens og slidstyrke.

Implementeringsstandarder

Anvendelse

Ydelsesfunktioner

1. Triple excentrisk metal siddende skive sommerfuglventil har unik struktur, lille størrelse og let vægt, fleksibel drift, arbejdsbesparende og praktisk;
2. pålidelig forsegling kan opfylde forskellige standarder;
3. gode strømningsegenskaber og justerbar funktion;
4. vedtagelse af excentrisk princip er forseglingsoverfladen tæt på nul slid, der forlænger ventilens levetid;
5. bred vifte af applikationer, kan bruges til vand, damp, olie, luft og gas og andre medier;
6. Velegnet til rørledninger med forskellige temperaturer, karakterer, korrosion og andre arbejdsvilkår;
7. Triple excentrisk metal siddende wafer sommerfugl Ventilkroppen og ventilsædet på ventilen er tilsluttet komponenter, og ventilsædet forseglingsoverfladelag svejses med varmebestandigt og korrosionsbestandigt legeringsmaterialer;
8. Tre excentriciteter: Skaftets midtlinje afviger fra midterlinjen på forseglingsoverfladen, skaftets midterlinje afviger lidt fra midterlinjen i rørledningen, og midtlinjen i ventilens kroppens forseglingsoverflade (skrå kegle) danner en vinkel på med midterlinjen i rørledningen;
9. Forseglingsring med flerlag fastgøres på ventilpladen, som har fordelene ved høj temperaturresistens, let drift, ingen friktion, når der åbnes og lukkes, og forseglingen kompenseres, når drejningsmomentet for transmissionsmekanismen øges, når det lukkes, hvilket forbedrer tætningens ydelse af sommerflyventilen og forlænger levetiden;
10. Forseglingsringen med flerlag vedtager bløde og hårde laminerede metalplader, som har de dobbelte fordele ved hård og blød tætning, og har nul lækageforseglingsydelse uanset betingelser med lav og høj temperatur.
