Y bellows klodventil

Y Bellows Globe Valve vedtager metal bælge og pakning af dobbelt tætning. Når du skal bruge ventiler i højt tryk, høj temperatur og ætsende miljø, kan du overveje Waits Valv's ventil. Dens kompakte struktur er let at vedligeholde, hvilket kan reducere nedetid og omkostninger og generere indkomst for dig!

Send forespørgsel

Produkt beskrivelse

Ventilventil Høj kvalitet Y Bellows Globe Valve vedtager "Y" -formet skrå strømningskanal indeni, hvilket markant reducerer væskemodstand, hvilket gør det til en god ventil til medie med høj viskositet eller let størkning. Den bruger metal bælge i stedet for traditionel pakningstætning til effektivt at forhindre medielækage. Ventilstammen anvender pres for at skubbe den koniske ventilskive til ventilsædet. Forseglingsoverfladen svejses med stellitlegering, som kan forhindre dig i at lække selv under højt tryk. Den koniske design af ventilskiven har også en "skrubningseffekt" til automatisk at fjerne urenheder på tætningsoverfladen.

Implementeringsstandarder-y Bellows Globe Valve
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flangestandard	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Forbindelse	RF/FF/RTJ
Test accept	Og 12266 API598
Strukturlængde	EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	API607 API6FA
Lav lækagestandard	API 622
Anti-korrosionsdesign	NACE MR 0175
Application-y Bellows Globe Valve
Størrelse	DN15 ~ DN500
Trykområde	PN16 ~ PN420
Temperaturområde	-40 ℃～ 350 ℃‌
Anvendelse	Olieprodukter med høj temperatur, naturgas, flydende gas, kedeldamprørledninger, gæringstanke osv. I raffinaderier
Drivtilstand	Håndhjul, skrå gear, elektrisk, pneumatisk osv.
Ventilkrop/ventilafdækning	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Støbegods: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Forseglingsoverflade	Krop, kropsbeklædning af jernbaseret legering, beklædning af hårdbaseret legering
Ventilstamme	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventil stammøtrik	Kobberlegering
Rod	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Produktfunktioner

1. y Bellows Globe Valve vedtager metal bælge og pakker dobbeltforsegling for at sikre nul lækage og forbedre sikkerheden.

2. Lavet af korrosionsbestandige materialer såsom rustfrit stål, det er velegnet til forskellige ætsende medier.

3. Y-type flowkanal design, optimeret flowkanal design reducerer resistensen, forbedrer fluideffektiviteten og reducerer energiforbruget.

Applikationer

Varmtoliesystem, dampsystem, varmt og koldt vandsystem osv.

Fordele

1. bælgeforseglingselement. Den vigtigste komponent i de forseglede forseglede stopventil er metalbælgen. Det er forbindelsen mellem ventildækslet og ventilstammen, der vedtager den automatiske rulle -svejsningsproces. Metalbælgen forhindrer delvis lækage af ventilstammen.

3. y Bellows Globe -ventil kan direkte smøre ventilstammen, møtrikken og ærmet.

4. ergonomisk håndhjul, let at betjene, du kan bruge det i flere år

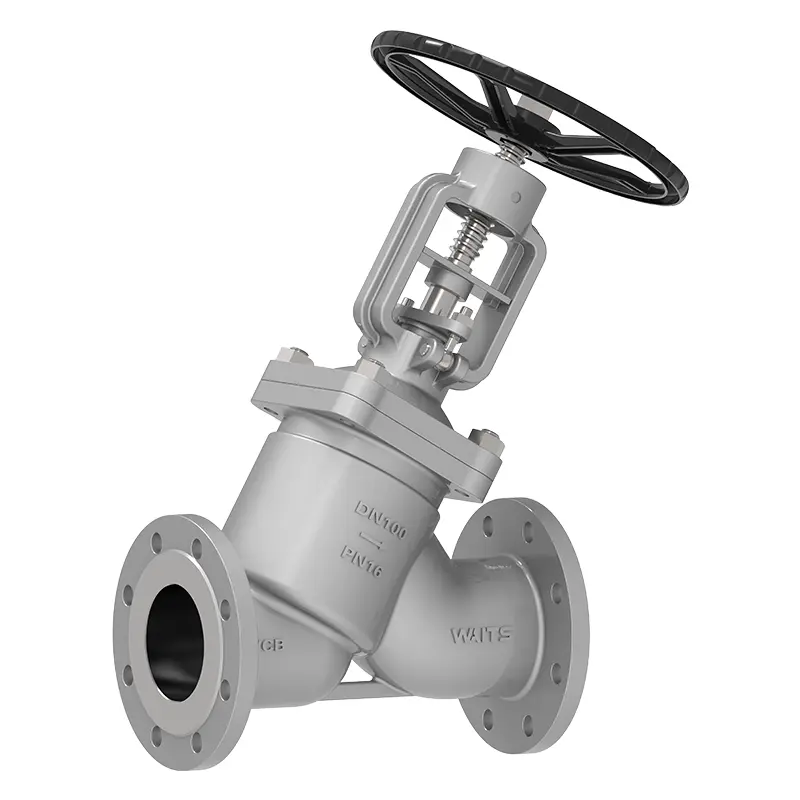

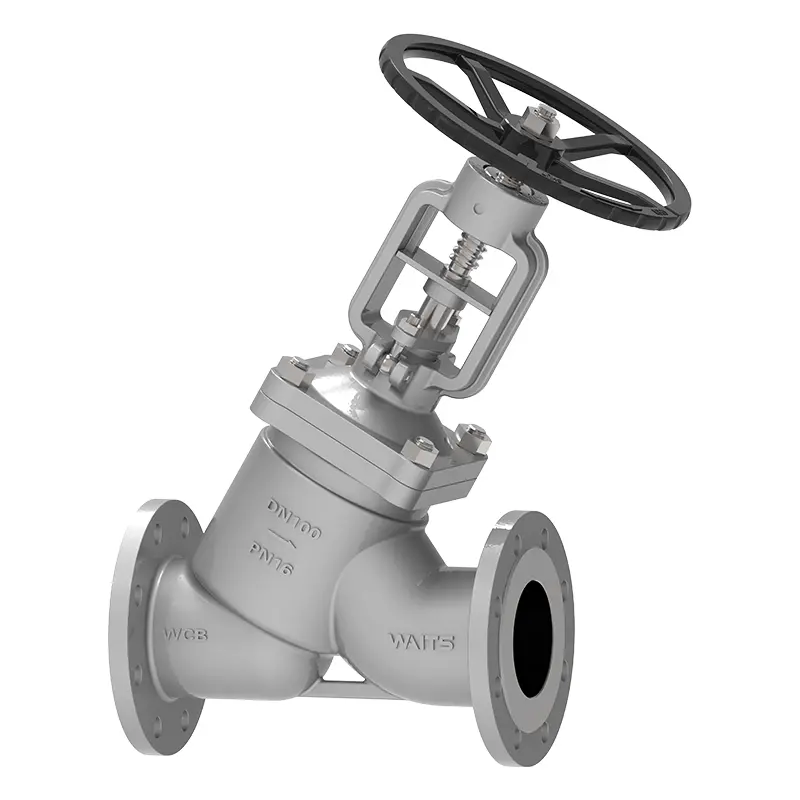

Y Bellows Globe Valve
