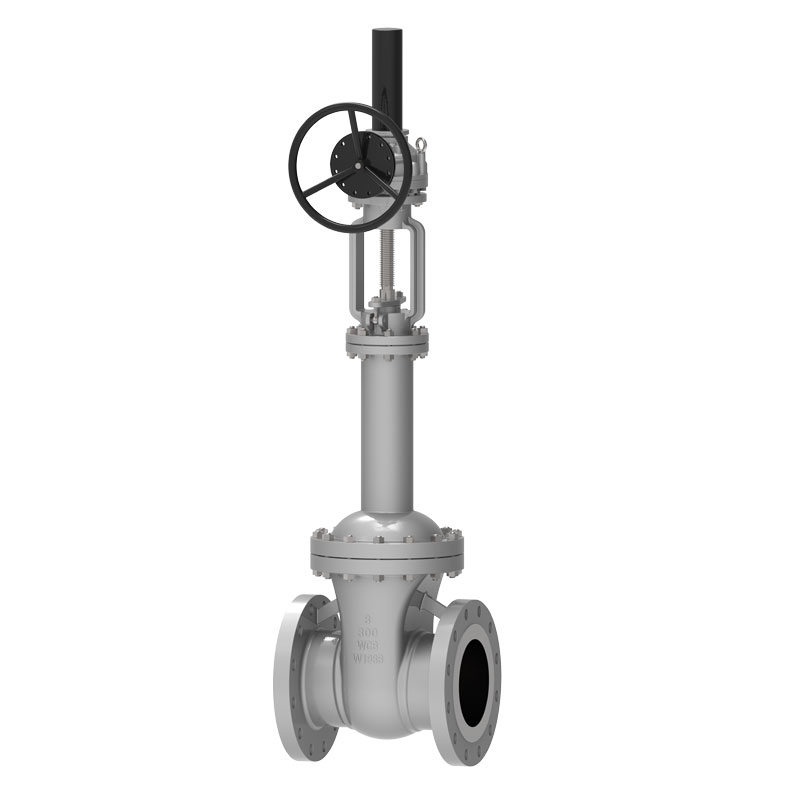

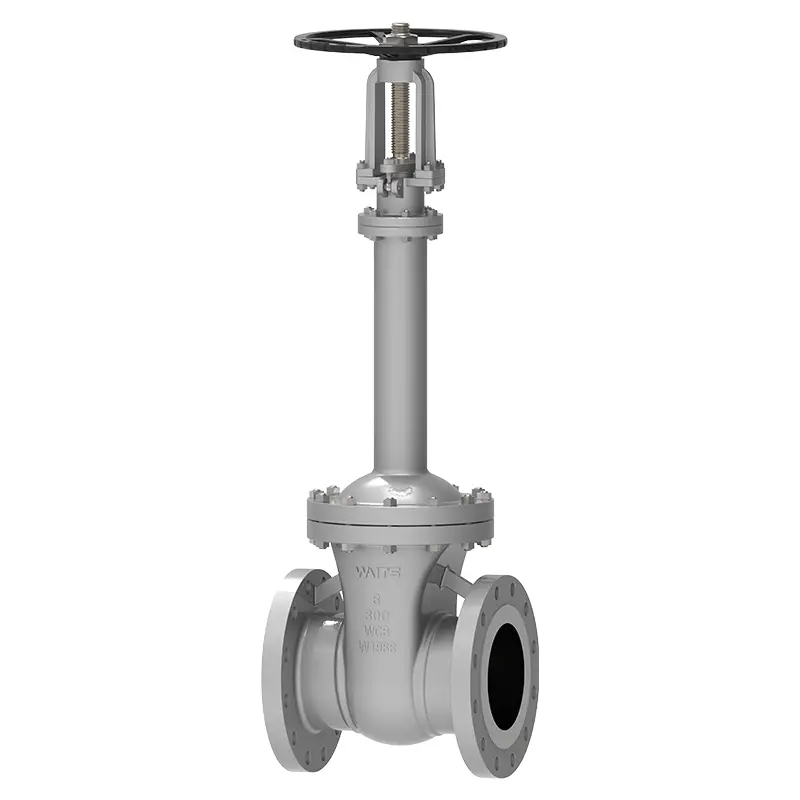

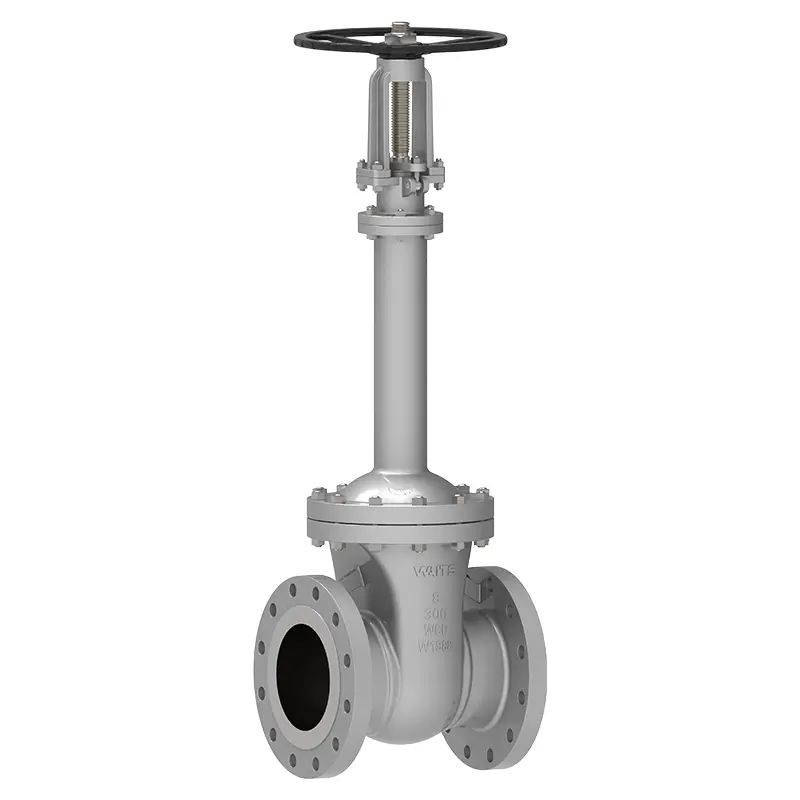

Bellows Gate Valve

Hvis du leder efter bælgeventil af høj kvalitet, kan Waits være dit betroede valg. Som en erfaren ventilproducent og leverandør i branchen bruges Bellows Gate-ventilen, vi producerer, i vid udstrækning i byopvarmning, gasoverførsel, damprørledninger og storskala vandbeskyttelsesprojekter og er blevet anerkendt af kunder i mange lande i Europa og Mellemøsten.

Send forespørgsel

Produkt beskrivelse

Bellows -portventilen danner en metalbarriere mellem væskemediet og atmosfæren gennem automatisk rullende svejsning, som er et design, der beskytter ventilstammen mod lækage.
Bellows -strukturen bruges inde, og den nedre ende af rustfrit stål bælge svejses til ventilstammen for at forhindre, at procesvæsken korroderer ventilstammen. Den anden ende er placeret mellem ventilkroppen og ventildækslet for at danne en statisk tætning. Dobbeltforseglingsdesignet er mere sikkert. Hvis bælgen mislykkes, vil ventilstampakningen også undgå lækage.
Bælgerne svejses til ventilstammen for at opretholde stabil driftsydelse og undgå ventilstammevibrationer forårsaget af ventilstikvibration. Bellows -portventilen er bedst egnet til rørledninger med damp, brandfarlig, eksplosiv, termisk olie, høj renhed, giftig og andre medier.

Implementeringsstandarder

Designstandarder	DIN3356 ， ASME B16.34
Flangestandarder	DIN2543-2545, ASME B16.5, ASME B16.47
Forbindelsesmetoder	Rf,
Test og accept	DIN3230, Fire 598
Strukturel længde	DIN3203, ASME B16.10
Tryk og temperaturvurderinger	ASME B16.34 、
FireProof test	API607, API6FA
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Trykområde	CL150 ~ CL1500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 350 ℃
Anvendelsesområde	Vandhaner, spildevand, konstruktion, olie, kemisk industri, mad, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem osv.
Drivtilstand	Håndhjul, skrå gear, elektrisk, pneumatisk osv.
Ventilkrop/ventilafdækning	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), legering 20, Monel ...
Forseglingsoverflade	Krop, kropsbeklædning af jernbaseret legering, beklædning af hårdbaseret legering
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventil stammøtrik	Kobberlegering
Pakning	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Ydelsesfunktioner

Fordele
1. Bellows -portventilen har en rimelig struktur, pålidelig tætningsydelse og smukt udseende;
2. Forseglingsoverfladen svejses med co-baseret hård legering, som er slidbestandig, korrosionsbestandig, friktionsresistent og har en lang levetid;
3. Ventilstammen er tempereret og nitrides på overfladen, som har god korrosion og friktionsmodstand;
4. dobbeltforseglingsdesignet vedtages, og ydelsen er mere pålidelig;
5. Ventil STEM -løftestillingsindikation er mere intuitiv;
6. Materialet i dele, flange og rumpesvejsningstørrelse kan rimeligt vælges i henhold til den faktiske situation eller brugerkrav for at imødekomme forskellige tekniske behov.

Funktioner:
1.. Dobbeltforseglingsdesignet er en bælge + ventilstampakning. Hvis bælgen mislykkes, vil ventilstampakningen også undgå lækage;
2. intet væsketab og lavt energitab;
3. lang levetid, som hjælper med at reducere antallet af vedligeholdelse;
4. gasmediumventilsædet vedtager PTFE blødt tætningsmateriale, som hjælper med at forbedre forseglingen af Bellows -portventilen;
5. Ventilsædet vedtager en konisk hård tætning, som er modstandsdygtig over for høj temperatur og har god lufttæthed;
