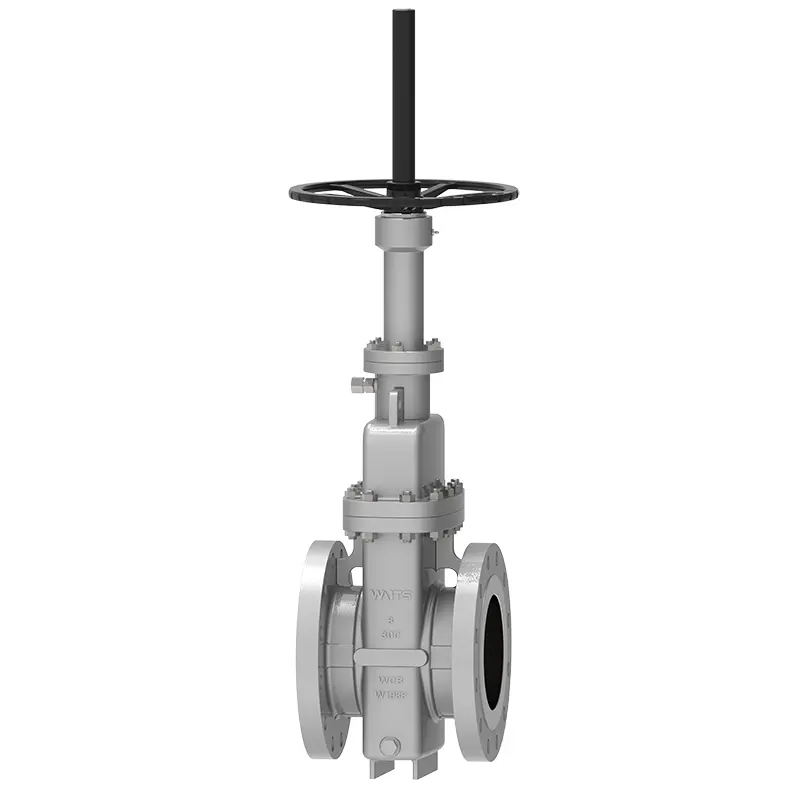

Enkelt disk flad portventil

Den enkelte skive flad portventil er en glidningsventil med en parallel port som den lukkende del. Dens lukkende del er en enkelt port, og portens trykkraft til ventilsædet styres af det mellemstore tryk, der virker på den flydende port eller flydende ventilsæde. Den flade portventil, der er udviklet og produceret af Waits, har karakteristika for elasticitet og forudindlæst, strukturelt ventilsæde med samtidig tætning af opstrøms og nedstrøms tætningssæder, ventilsæde med selvrensende funktion og ventilaktuator og ventil er uafhængige. I henhold til kundens krav kan porten opdeles i typer med afledningshuller uden afledningshuller, justerbar port osv.

Implementeringsstandarder

Anvendelse

Ydelsesfunktioner

Der er tre typer ventilkropstrukturer: støbning, svejsning og smedning.
Den enkelte skive fladportventil vedtager en struktur med en O-ringforsegling og et flydende ventilsæde med forbelastning, hvilket gør fladportventilen tovejs forseglet ved indløbet og udløbet. Og åbnings- og lukningsmomentet for denne struktur er kun 1/2 af den af en almindelig ventil, så ventilen kan let åbnes og lukkes. Ventilsædet vedtager en blød tætningsring, der har en dobbelt tætning af blød tætningsoverflade til metal og metal til metal, og den bløde tætningsoverflade tørrer også portens snavs. Der er en fedtinjektionsventil på den ene side af ventilen, og fedt kommer ind i forseglingsoverfladen gennem fedtinjektoren og fedtindsprøjtningshullet på ventilsædet for at opnå effekten af nødforsegling. For at forlænge levetiden er porten udstyret med et guidehul til at beskytte tætningsoverfladen mod medium erosion, og den passer altid til tætningsoverfladen, uanset om ventilen er helt åben eller helt lukket. Når ventilen er helt åben, er ventilkanalen glat og lige, strømningsmodstandskoefficienten er ekstremt lille, og der er næsten intet tryktab. Rørledningen kan rengøres af en rørrenser.
Denne enkelt disk-fladportventil vedtager en pakkestruktur med selvforseglingsevne, behøver ikke at justeres ofte og er ekstremt let at åbne og lukke. Forseglingsydelsen er pålidelig, og pakningen er udstyret med en hjælpestimningsinjektionsstruktur, der løser problemet, at pakningen af generelle ventiler mest sandsynligt lækker. Når ventilen er lukket, kan det høje tryk i det indre hulrum automatisk aflæses for at sikre sikker brug. Produktet er en fuldt lukket struktur med god beskyttelsesydelse og kan bruges under alt-vejrforhold. Ventilen er udstyret med en positionsindikator for at vise ventilåbningen og lukningspositionen. Den øverste belastningstype kan spare tid og omkostninger under vedligeholdelse.
