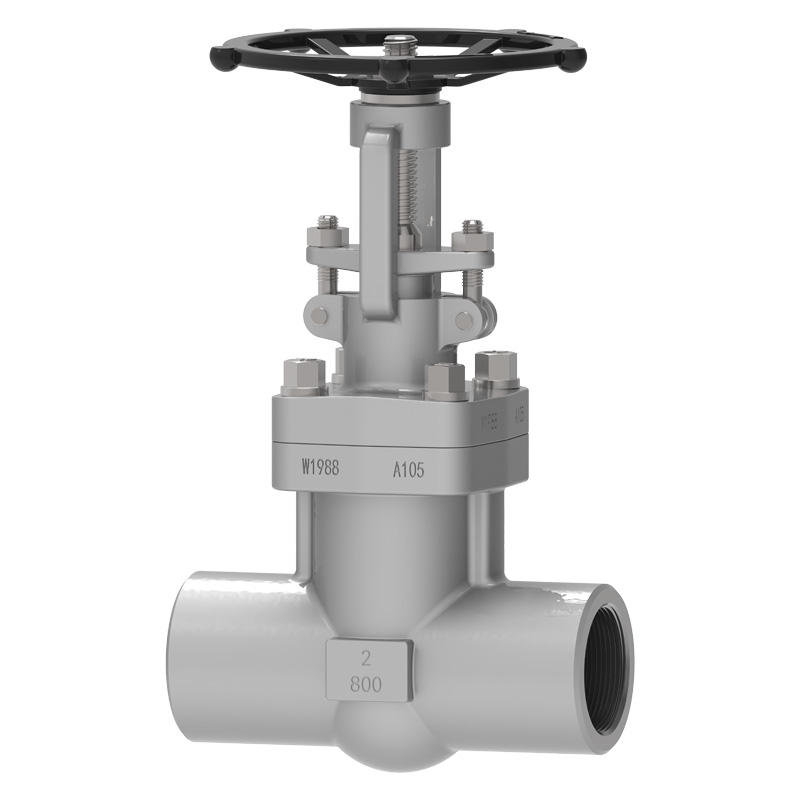

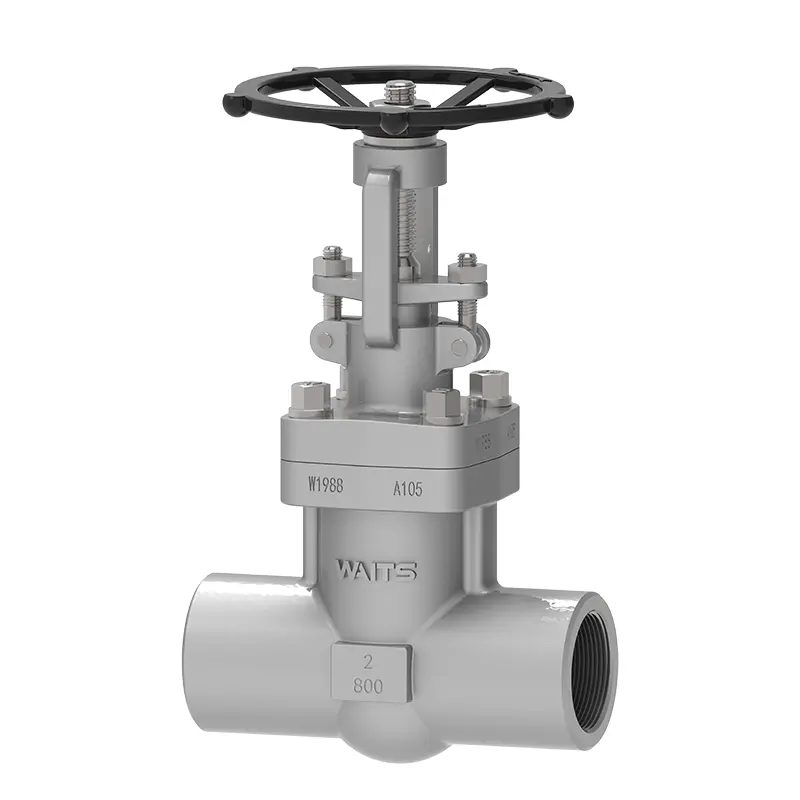

NPT smedet stål portventil

NPT smedet stålportventil, fremstillet af Waits, giver pålidelige væskekontrolløsninger til dit rørledningssystem. Vi blev oprindeligt etableret i USA og oprettede senere en afdeling i Kina. Vores globale hovedkvarter er beliggende i Wenzhou, Kina. Vores produktionsbase er komplet og avanceret, og vi kan levere fabriksgunstige priser og stabil levering. Denne ventil kan bruges under mange forskellige arbejdsforhold og er især populær i Mellemøsten og Nordamerika.

Send forespørgsel

Produkt beskrivelse

Sammenlignet med støbte ståldele har smedede ståldele højere kvalitet, hvilket afspejles i den slagkraft, de kan modstå, plasticitet, sejhed og andre mekaniske egenskaber. Den generelle diameter af NPT-smedet stålportventil er ikke mere end DN80, og de fleste af dem er design med reduceret diameter. Strømningshastigheden er lidt mindre end for støbestålventiler med samme diameter, men det tryk og temperaturområde, de kan modstå, er højere end for støbestålventiler, og tætningsydelsen er meget bedre end for støbestålventiler. , med længere levetid, og middelstrømsretningen er ikke begrænset som andre skydeventiler.

Implementeringsstandarder

Designstandarder	API602, ASME 16.34, BS 5352, BS 6364;
Flangestandarder	SW Sokkelsvejseender i henhold til ASME B16.11, BW-stødende af ASME B16.25, NPT-gevindforbindelser i henhold til ASME B1.20.1
Tilslutningsmetoder	SW, NPT, BW,
Test og accept	API 602/API 598
Strukturel længde	Muffesvejsning/gevindende smedet stålportventilstruktur i henhold til fabriksstandarder
Tryk- og temperaturniveauer	ASME B16.34,
Lave lækagestandarder	ISO 15848-1, API 622
Anti-korrosions design	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS1/4″~NPS3″ DN6~DN80
Trykområde	CL150~ CL2500 PN10~ PN420
Temperaturområde	；-40°C ~ +600°C
Anvendelsesområde	Postevand, spildevand, byggeri, petroleum, kemisk industri, fødevarer, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem mv.
Køretilstand	Turbine, pneumatisk, elektrisk
Ventilhus/ventildæksel	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legering 20, Monel
Ventilplade/ventilsæde	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legering 20, Monel
Ventilspindel	F6A F304 F316 F51 F53 Monel K500...
Ventilspindelmøtrik	Kobberlegering...
Pakning	Fleksibel grafit, grafit asbest emballage, polytetrafluorethylen...

Ydelsesfunktioner

1. NPT smedet stålportventil er smedet, og der er tre typer hulrumstætninger:
Boltet hætte betyder, at ventilhus og hætte er forbundet med bolte og møtrikker, og den viklede pakning er forseglet. Metalringe kan også bruges til tilslutning efter tilpassede krav.
Svejset kappe betyder, at ventilhus og hætte er forbundet med gevind og fuldsvejset. Hvis tilpasset, kan fuld svejset forbindelse anvendes.
Kaviteterne på 900lb, 1500lb og 2500lb har en selvstrammende tætningsstruktur, og tætningsydelsen øges med stigningen i det indre tryk med høj pålidelighed.
2. Kanalen er glat, strømningskoefficienten er lille, og tætningsfladen er mindre eroderet og eroderet af mediet.
3. Tætningsfladen er lavet af legeret stål eller hård legering, som har god slidstyrke og slidstyrke.
4. Pakningen er lavet af fleksibel grafit, som er pålidelig og fleksibel at betjene.
5. Mediets strømningsretning er ikke begrænset, og der er ingen forstyrrelse eller trykreduktion.
6. Udskiftning af pakning og vedligeholdelse kan udføres i tilstanden af online-nedlukning uden at påvirke systemets drift.
7. Enkel form, kort strukturlængde, god fremstillingsevne og bred anvendelsesområde.

NPT Forged Steel Gate Valve
