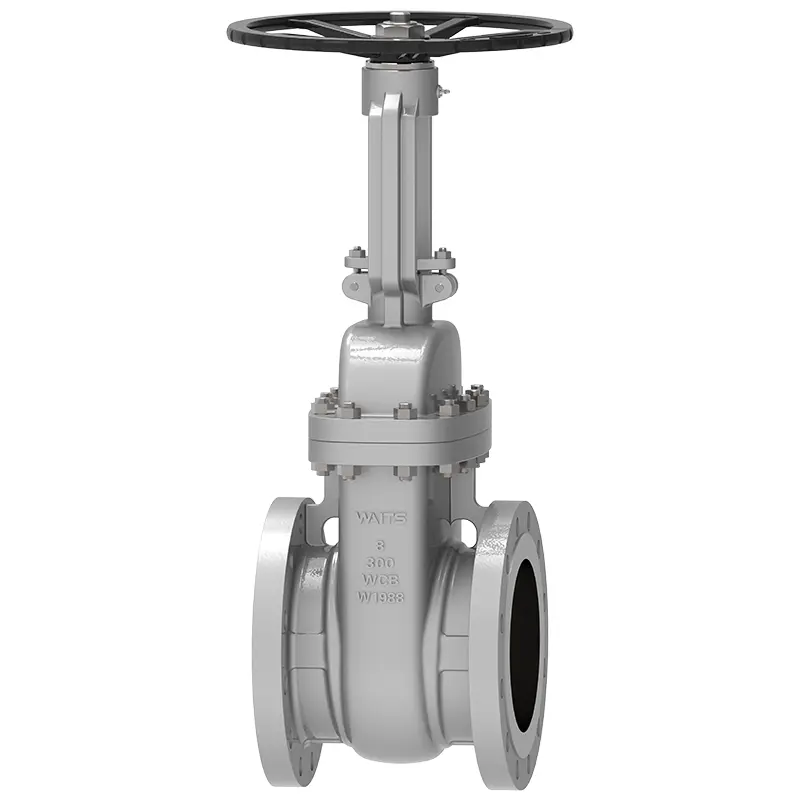

Wedge Gate Valve

Som en stor Wedge Gate -ventilproducent og integreret leverandør blev Waits først etableret i USA i 1994 og etablerede en filial i Kina i 2008. Den har to produktionsbaser i Wenzhou og Tianjin, hvoraf Wenzhou har sit globale hovedkvarter. Wedge Gate Valve har god forseglingsydelse og praktisk drift og er vidt brugt i industrielle rørledningssystemer. Dets unikke design kan effektivt kontrollere strømmen af medier med slidbestandig og en lang levetid.

Send forespørgsel

Produkt beskrivelse

Wedge Gate Valve er en industriel ventil af høj kvalitet. Rimelig pris, høje omkostningsydelser, kan spare dig for omkostninger. Fremragende kvalitet, fremragende tætning og slidstyrke kan køre stabilt i lang tid. Det er vidt brugt i forskellige industrielle rørledningssystemer i Sydøstasien/Nordamerika/Europa, og er meget foretrukket inden for petroleum, kemisk industri, vandbeskyttelse osv. Det er en pålidelig rørledningsstrømstyringsudstyr.

Implementeringsstandarder

Designstandard	API 600, DIN, GOST
Flangestandarder	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Slutforbindelse	RF, RTJ, BW osv.
Inspektion og test	API 598, GOST
Ansigt til ansigt	ASME B16.10, DIN 3202, EN 558-1, GOST
Tryk og temperaturvurderinger	ASME B16.34
FireProof test	API607, API6FA
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	2 "-48", DN50-DN1200
Trykvurdering	Klasse 150-2500, PN10-PN420
Driftstemperatur	-60 ° C ~ 450 ° C.
Anvendelsesområde	Vandhaner, spildevand, konstruktion, olie, kemisk industri, mad, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem osv.
Operatør	HW, gear, elektrisk, pneumatisk osv.
Kropsmateriale	Kulstofstål, rustfrit stål, duplex rustfrit stål, legeringsstål, monel, al bronze osv.
Ventilplade/ventilsæde	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventil stammøtrik	Kobberlegering
Pakning	Fleksibel grafit, grafit asbestpakning, polytetrafluoroethylen ...

Ydelsesfunktioner

1. Porten har to tætningsoverflader. De mest almindeligt anvendte er, at de to tætningsoverflader på porten danner en kileform. Kilevinklen varierer med ventilparametrene og er normalt 5 °.
2. Forseglingsprincippet for Wedge Gate -ventilen er at opnå tætning med den tætte kombination af de to tætningsoverflader på kileporten og de to tætningsoverflader på ventilkroppen, når de er kilet.
3. Wedge Gate -ventilen kan opdeles i en stigende stamportventil (løftestamportventil) og en skjult stamportventil (roterende stamportventil) i henhold til de forskellige måder, hvorpå ventilstammen driver porten til at åbne og lukke.
4. Wedge Gate -ventilen kan opdeles i en elastisk portventil og en stiv portventil i henhold til de forskellige portstrukturformer.
5. Ventilkroppen er støbt, ventillegemet og ventilafdækningen er forbundet med bolte, og den midterste flange er forseglet med en snoet pakning. Metalringe kan også bruges til forbindelse, når kunderne har særlige krav.
6. Kanalen er glat, og strømningskoefficienten er lille. Forseglingsoverfladen er mindre eroderet og eroderet af mediet.
7. Forseglingsoverfladen er lavet af legeringsstål eller hård legering, som har god slidstyrke og slidbestandighed.
8. Fleksibel grafitfyldstof bruges, forseglingen er pålidelig, og operationen er let og fleksibel.
9. Mediumstrømningsretningen er ikke begrænset, der er ingen forstyrrelse, og trykket reduceres ikke.
10. Formen er enkel, strukturlængden er kort, fremstillingsprocessen er god, og applikationsområdet er bredt.
