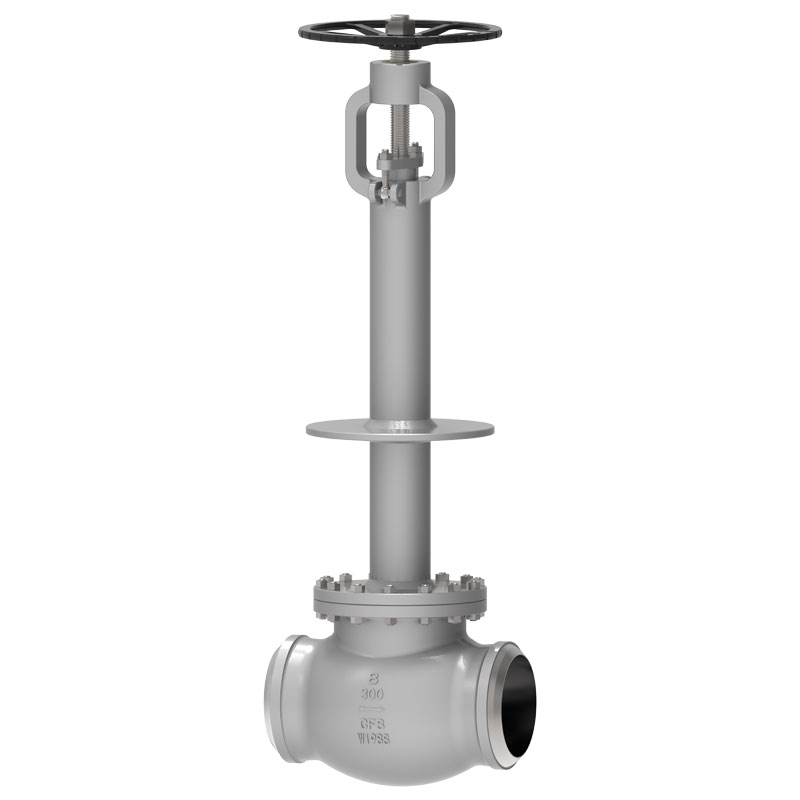

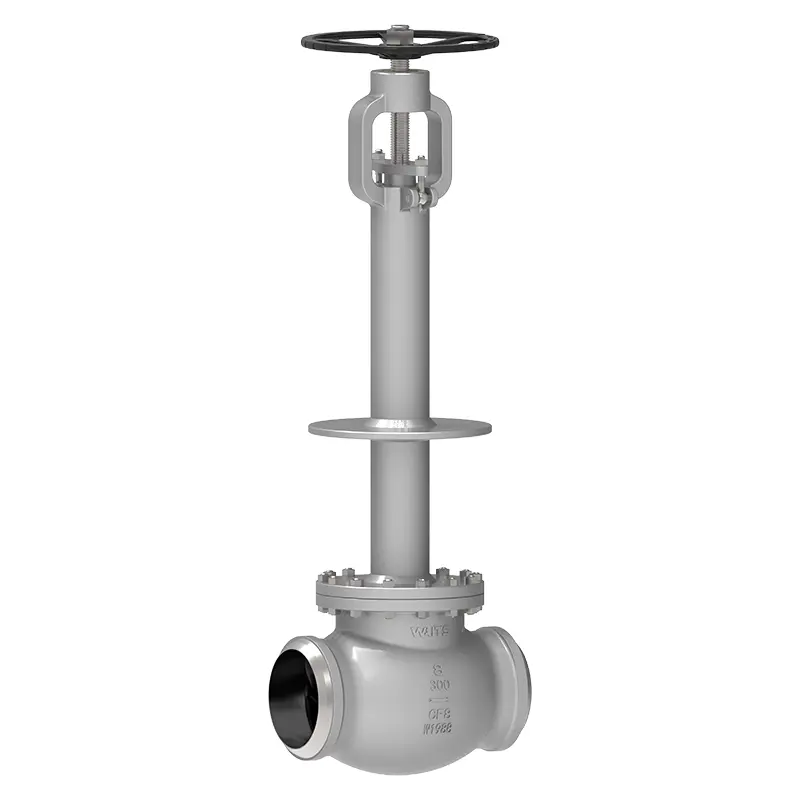

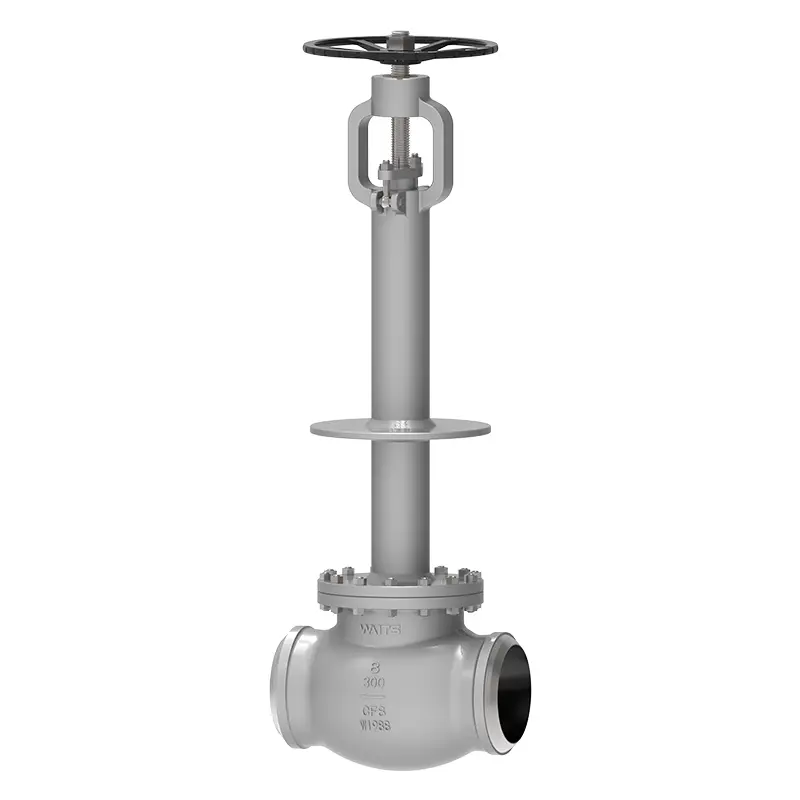

Kryogen kugleventil

Waits har 30 års erfaring i produktion og fremstilling af kryogene kugleventiler. Vi blev oprindeligt etableret i USA i 1994 og gik ind i Kina i 2008 med produktionsbaser i Tianjin og Wenzhou. Den kryogene globeventil er et af vores mest populære produkter, designet til arktiske temperaturapplikationer og kan håndtere komplekse arbejdsforhold.

Send forespørgsel

Produkt beskrivelse

Den kryogene kugleventil er designet til applikationer, der involverer ekstremt lave temperaturer, som ofte findes i industrier, der håndterer flydende naturgas (LNG), flydende nitrogen og andre kryogene væsker.
Denne ventil har en forlænget hætte for korrekt isolering og for at forhindre stammen i at fryse. Fremstillet udelukkende af rustfrit stål og andre kryogene materialer, sikrer den holdbarhed og jævn drift selv ved temperaturer helt ned til -196°C.
Den kryogene kugleventil har også præcise droslingsevner og en tætningsmekanisme, som er afgørende for at opretholde kontrol og sikkerhed i krævende kryogene miljøer. Waits insisterer på kvalitet som sin topprioritet, samtidig med at det tilbyder dig konkurrencedygtige priser.

Implementeringsstandarder

Designstandarder	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flangestandarder	ASME B16.10, ASME B16.25, ASME B16.5
Tilslutningsmetoder	RF, RTJ, BW
Test og accept	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Strukturel længde	ASME B16.10,
Tryk- og temperaturklassificeringer	ASME B16.34,
Brandsikker test	API607, API6FA
Lave lækagestandarder	ISO 15848-1, API 622
Anti-korrosions design	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	NPS 2″ ~ NPS 24″ DN50~ DN600
Trykområde	CL150~ CL1500 PN10~ PN250
Temperaturområde	；-196°C ~ +150°C
Anvendelsesområde	Anvendes hovedsageligt i ethylen, flydende naturgasudstyr, naturgas LPG, LNG lagertanke, modtagebaser og satellitstationer, luftsepareringsudstyr, petrokemisk udstyr til udskillelse af restgas, flydende oxygen, flydende brint, flydende nitrogen, flydende argon
Køretilstand	Turbine, pneumatisk, elektrisk
Ventilhus/ventildæksel	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilplade/ventilsæde	F316/F304+HF
Ventilspindel	F6A F304 F316 F51 F53 Monel K500
Ventilspindelmøtrik	Kobberlegering
Pakning	Fleksibel grafit, grafit asbest emballage, polytetrafluorethylen...

Ydelsesfunktioner

1. Ventildelene i kontakt med mediet er strengt kryogenisk behandlet i henhold til kravene i specifikationen før efterbehandling, og kan modstå udvidelsen og sammentrækningen forårsaget af temperaturændringer, og ventilsædets struktur vil ikke blive permanent deformeret pga. temperaturændringer;
2. Den kryogene klodeventil har en langhalset motorhjelmstruktur, der kan beskytte pakdåsen;
3. En portstruktur, der kan opretholde pålidelig tætning uanset temperaturændringer, er vedtaget;
4. Det øverste tætningssæde er svejset med en kobolt-krom-wolframcarbidstruktur;
5. Ventilsædet og portens tætningsflade er svejset med en kobolt-krom-wolframkarbidstruktur;
6. Trykaflastningshulstrukturen bruges til at forhindre unormal trykstigning i det midterste hulrum, og trykaflastningshullets position afhænger af ventilstrukturen;
7. Overfladen af ventilstammen er nitreret og hærdet for at forhindre, at overfladeridser under åbningen og lukkeprocessen af den kryogene globeventil påvirker ydeevnen;
8. Pakningen kan vælges som lavlækagepakning i henhold til brugerkrav for at sikre, at lækagen ved ventilpakningen opfylder miljøbeskyttelseskravene. Derudover kan vi også levere svejsemuffer efter brugernes krav.
