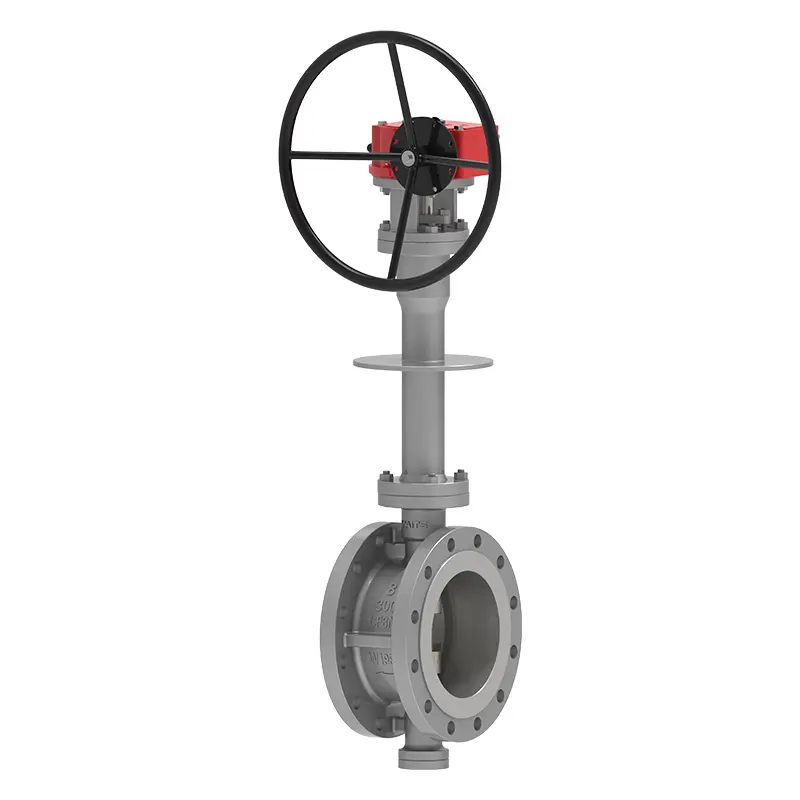

Kryogen sidindgang sommerfuglventil

Den kryogene sideindtastning af sommerfuglventil produceret af Waits er lavet af råmaterialer af høj kvalitet og er blevet kvalitetskontrolleret under hele processen. Det har fremragende ydeevne og høje omkostninger. Denne ventil kan håndtere ekstremt lave temperaturer og er velegnet til mere komplekse arbejdsvilkår. Vi har 30 års erfaring med ventilproduktion og holder banebrydende og innovative. Vi håber at have langsigtet samarbejde med flere kunder.

Send forespørgsel

Produkt beskrivelse

Den kryogene sideindgang sommerfuglventil er en lang levetid, energibesparende sommerfuglventil nyudviklet af Waits. Det består af ventilkrop, sommerfuglplade, tætningsring, transmissionsmekanisme og andre hovedkomponenter. Dens struktur vedtager to-dimensionel eller tredimensionel excentrisk principdesign og anvender ny teknologi, der er kompatibel med elastisk tætning eller hård og blød segl på flere niveauer, hvilket reducerer drejningsmomentet, når sommerfuglventilen er i drift, sparer større indsats og energi. En sådan design og procesvalg kan også sikre den samlede korrosionsmodstand, høj temperaturresistens og slidstyrke af sommerfuglventilen.

Implementeringsstandarder

Designstandard	API 609, BS 6364
Flangestandard	ASME B16.25 (BW)
Brand sikkert	Ild 6fa
Slutforbindelse	Dobbelt flange, bw, wafer, lug osv.
Inspektion og test	API 598 & BS 6364
Test af lav temperatur -test	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Ansigt til ansigt	API 609, ASME B16.10 og 558
Tryk og temperaturniveauer	ASME B16.34
Lav lækagestandard	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	3 "-52", DN80-DN1300
Trykvurdering	Klasse 150-900, PN16-PN160
Driftstemperatur	-196 ° C ~ 150 ° C.
Anvendelsesområde
Operatør	Gear, elektrisk, pneumatisk, bare stilk osv.
Kropsmateriale	A351 CF3, CF8, CF3M, CF8M osv.
Ventilplade	A351 CF3, CF8, CF3M, CF8M osv.
Ventilsæde	Rustfrit stål + STL; Rustfrit stål + grafit
Ventilstamme	XM-19, GR660 TY2/HT

Ydelsesfunktioner

1.. Den kryogene sideindgangs -sommerfuglventil vedtager dobbeltfelt og lille excentricitetsdesign: drejningsmomentet når det førende indenlandske niveau (40% ~ 60% af jævnaldrende), og de matchende elektriske og pneumatiske priser er meget fordelagtige;
2. Ventilsædet og tætningsringen kan udskiftes online med et vedligeholdelsesrumsdesign: Ventilsædet og tætningsringen er adskilt, og ventilen har en inspektionsport for nem vedligeholdelse og udskiftning.
3.. De øvre og nedre dobbelttaster på ventilpladen og ventilstammen kan sikre, at den ikke sidder fast ved lave temperaturer og samtidig opfylder API 609 anti-flyvende design;
4. ventilmomentet er lille: tætningsoverfladen er tæt på nul slid, der udvider ventilens levetid;
5. Det har en bred vifte af applikationer og kan bruges til ultra-lave temperaturenheder såsom LNG, propylen og ethylen;
6. God tætningspræstation: Lækage ved normal temperatur er API598, og lækage ved lav temperatur er 1/3 af BS6364. Opfylde de positive og omvendte forseglingskrav til BS6364 ved lave temperaturer;
7. Ventilkroppen og ventilsædet er separate komponenter: ventilsædet og tætningsringen kan fremstilles af forskellige materialer for at imødekomme arbejdsforholdene;
8. Tre excentriciteter: Skaftets midtlinje afviger fra midten af forseglingsoverfladen, skaftets midterlinje afviger lidt fra midterlinjen i rørledningen, og midtlinjen i ventilkrops tætningsoverfladen (skrå kegle) danner en vinkelposition med midterlinjen i rørledningen;

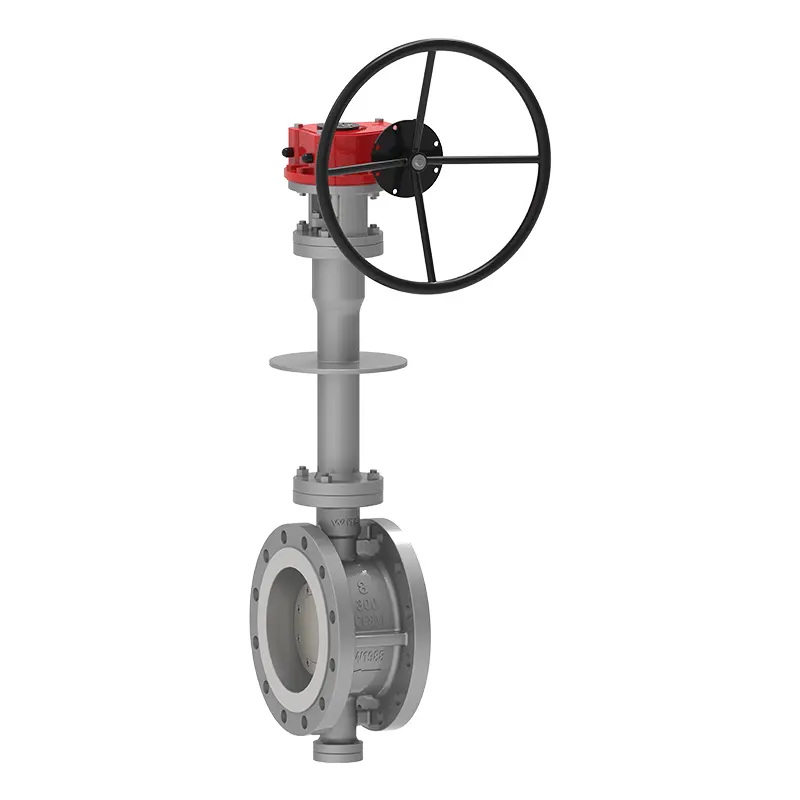

Cryogenic Side Entry Butterfly Valve
