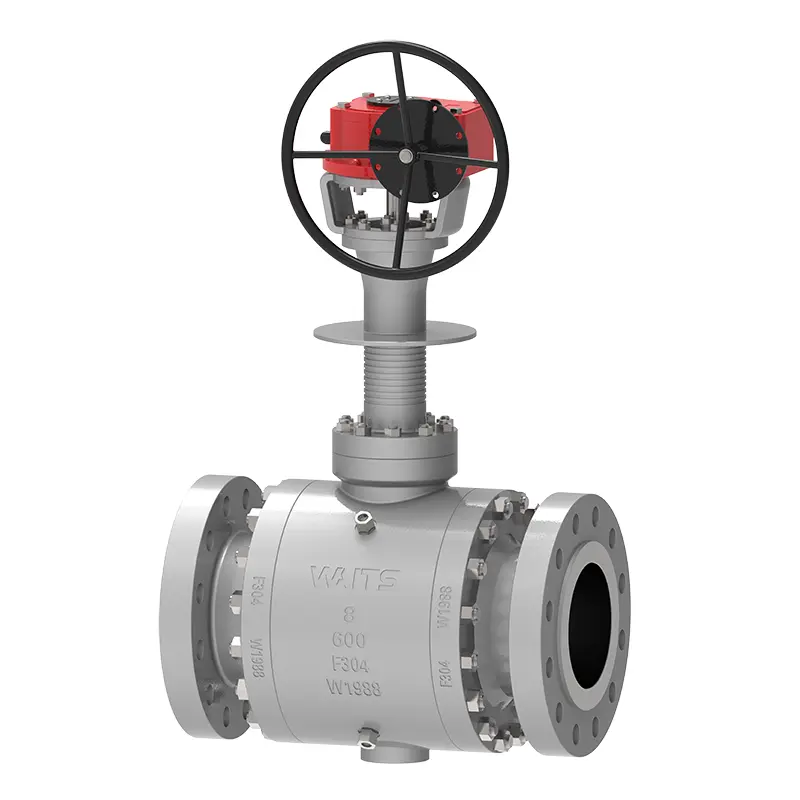

Kryogen sidindgangskugleventil

Hvis du er på udkig efter høje ydeevne kryogene sideindgangskugleventiler, kan Waits imødekomme dine behov. Vi er en stor leverandør af ventilintegration, der blev grundlagt i USA i 1994, trådte ind i Kina i 2008 og har produktionsbaser i Tianjin og Wenzhou. Vi har en rig brancheerfaring og holder trit med The Times, og introducerer aktivt industriens øverste teknologi og produktionsudstyr for at sikre produktkvalitet.

Send forespørgsel

Produkt beskrivelse

Kryogen sidindgangskugleventil er velegnet til arbejdsvilkår med temperatur op til -196 ℃ og er vidt brugt i flydende naturgas, flydende petroleumsgas, luftparation og andre kryogene industrier. I produktionen anvender vi international avanceret teknologi og vedtager lip forseglingsring for at holde ventilen med fremragende tætningsydelse i påføring. På samme tid kan denne serie af ventiler realisere online -vedligeholdelse.

Implementeringsstandarder

Designstandard	API 6D, BS 6364
Slutforbindelse	RF, RTJ, BW
Inspektion og test	API 598 & BS 6364
Ansigt til ansigt	ASME B16.10
Tryk og temperaturniveauer	ASME B16.34
Brand sikkert	Fire 6fa, Fire 607
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103, NACE MR 0175

Anvendelse

Størrelse	1/2 "-28", DN15-DN700
Trykvurdering	Klasse 150-2500, PN10-PN420
Driftstemperatur	-196 ° C ~ 150 ° C.
Anvendelsesområde
Operatør	Håndtag, gear, elektrisk, pneumatisk
Kropsmateriale	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L osv.
Bold	A182 F304/F304L/F316/F316L+NI60
Ventilsædet understøtter ring	A182 F304/F304L/F316/F316L/STL Overlay
Ventilsædeindsats	PCTFE
Ventilstamme	XM-19, GR660 TY2/HT

Ydelsesfunktioner

Nøgle design og teknologier i kryogen sideindgangskugleventil:
● Lip-Seal + Pakning af dobbeltforsegling af ventilstammen kan reducere mængden af pakning.
● Endelig elementassisteret design bruges til at opnå den optimale vægtykkelse af det udvidede ventilafdækning for at sikre den bedste køleeffekt.
● Arc Moon Groove -design af den udvidede ventilafdækning øger køleområdet og forbedrer køleeffekten.
● Design af dryppepladen øger køleområdet og forhindrer, at pakningen fryser; forhindrer effektivt kondenseret vand i at dryppe ned på ventilkroppen.
● Lip-Seal + Pakning Dobbeltforsegling er indstillet til kropsafdækningsforbindelsen for at forhindre lækage.
● Ventilsædet vedtager DIB-2-struktur, som kan sikre, at trykket i mellemhulen stabilt frigøres til den specificerede side, når trykket overstiger grænsen.
● Ventilsædets tætning er en læbe-havstruktur, der har både den elastiske kompensation af fjederen og lavtemperaturen elastisk tætningsydelse af PTFE, hvilket sikrer fremragende tætningseffekt ved lave temperaturer.
● Ventilsædet forseglingsoverflade importeres CTFE, som stadig har god elasticitet ved ultra-lave temperaturer for at sikre, at tætningen ikke mislykkes.
.
● Alle fastgørelsesmidler, der er i kontakt med lave temperaturer, er fuldt gevind.
● Overfladen af kuglen er hærdet for at sikre, at den ikke bliver ridset ved lave temperaturer.

Cryogenic Side Entry Ball Valve
