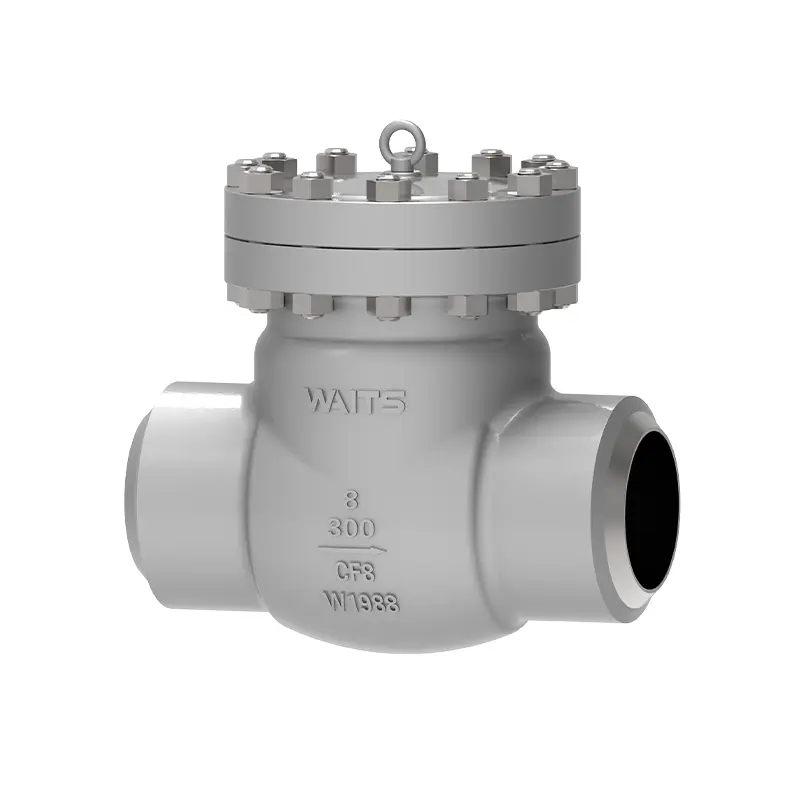

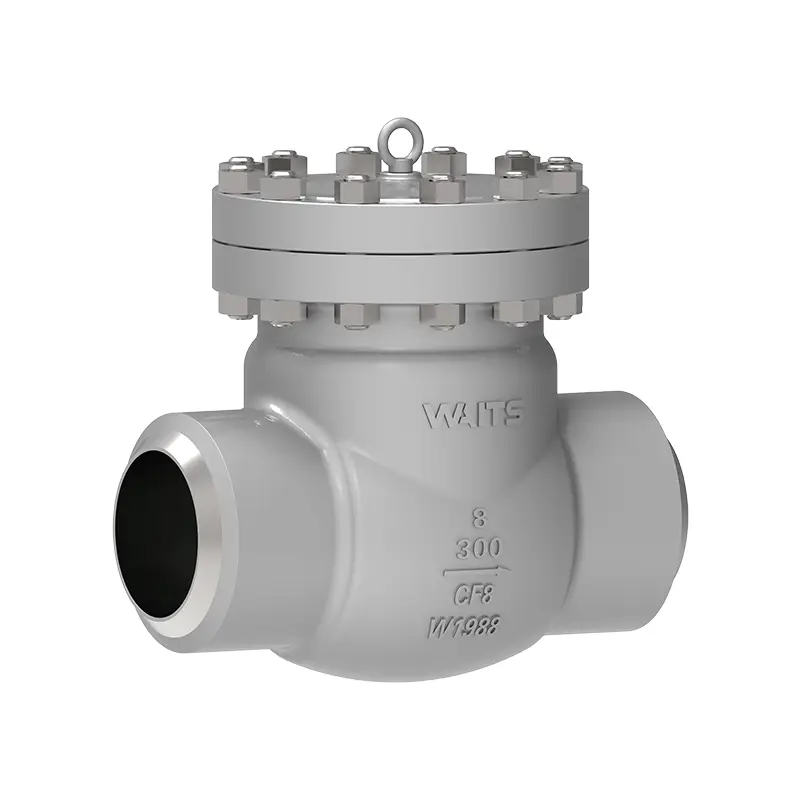

Den kryogene svingkontraventil er et højkvalitetsprodukt fremstillet af Waits Valve, og vi kan give dig en konkurrencedygtig pris, høj omkostningsydelse. Dette produkt har været godt brugt i Saudi-Arabien, De Forenede Arabiske Emirater, Kuwait og den nordlige region. Vi håber at etablere langsigtede samarbejdsrelationer med flere kunder og skabe en win-win fremtid.
Den kryogene svingkontraventil bruges i styringssystemet for kryogen væskeopbevaring og transportudstyr for at forhindre tilbagestrømning af kryogene medier. Det har karakteristika af fleksibel kobling og pålidelig tætning.
When the medium flows in the specified direction, the valve disc is opened by the force of the medium; when the medium flows back, due to the self-weight of the valve disc and the reaction force of the medium, the valve disc and the valve seat sealing surface are tightly closed, thereby achieving the purpose of preventing the backflow of the medium.
Anvendelige medier: metan, flydende naturgas, hexen, kuldioxid, flydende ammoniak, flydende oxygen, flydende nitrogen, flydende brint og andre kryogene medier.
Implementeringsstandarder
Design standards | BS1868, API602, ASME16.34 |
Flangestandarder | ASME B16.10, ASME B16.25, ASME B16.5 |
Tilslutningsmetoder | RF, RTJ, BW |
Test og accept | API598, API6D, |
Strukturel længde | ASME B16.10, |
Tryk- og temperaturklassificeringer | ASME B16.34, |
Brandsikker test | API607, API6FA |
Lave lækagestandarder | ISO 15848-1, API 622 |
Anti-korrosions design | NACE MR 0103, NACE MR 0175 |
Anvendelse
Størrelse | NPS 2″ ~ NPS 24″ DN50~ DN600 |
Pressure range | CL150~ CL500 PN10~ PN250 |
Temperaturområde | ;-196°C ~ +150°C |
Anvendelsesområde | Anvendes hovedsageligt i ethylen, flydende naturgasudstyr, naturgas LPG, LNG lagertanke, modtagebaser og satellitstationer, luftsepareringsudstyr, petrokemisk udstyr til separation af restgas, flydende oxygen, flydende brint, flydende nitrogen, flydende argon, |
Køretilstand | |
Ventilhus/ventildæksel | A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC |
Ventilplade/ventilsæde | F316/F304+HF |
Ventilspindel | F6A F304 F316 F51 F53 Monel K500 |
Ventilspindelmøtrik | Kobberlegering |
Pakning | Fleksibel grafit, grafit asbest emballage, polytetrafluorethylen... |
Ydelsesfunktioner
1. Lille væskemodstand.
2. Kryogen svingkontraventil kan installeres vandret eller lodret.
3. Lav temperatur flydende nitrogen forbehandling af dele.
4. Ventildækslet anvender boltventildæksel, svejseventildæksel og trykselvspændende ventildæksel.
