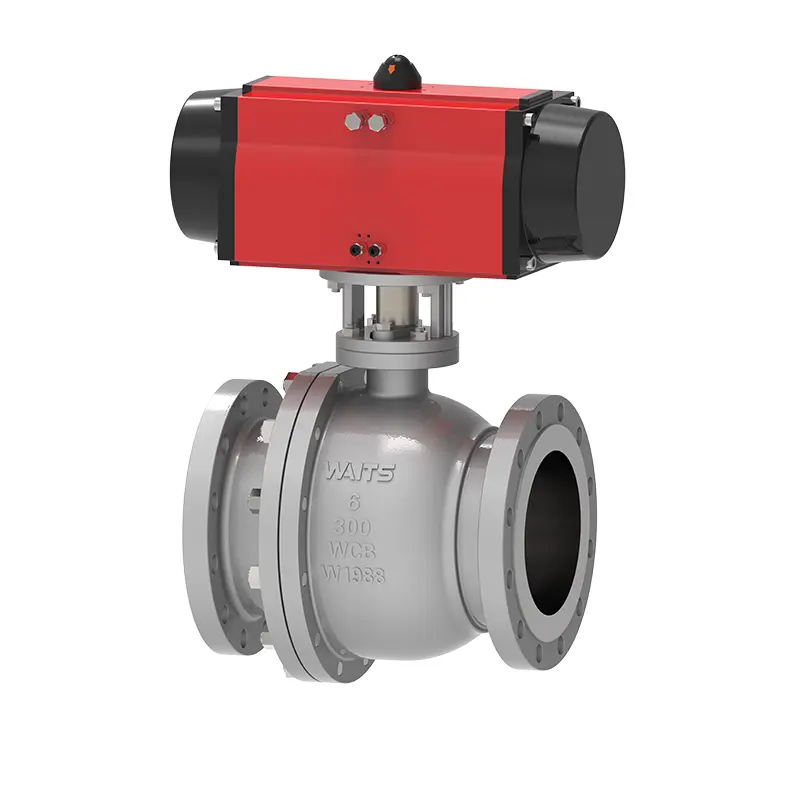

Pneumatisk flydende kugleventil

Pneumatisk flydende kugleventil er et pneumatisk ventilprodukt af ventetider med høj ydeevne, billig fabrikspris, stabil forsyning og omfattende service og support. Vi overvejer fuldt ud behovene hos forskellige kunder i ventilproduktion og kan vedtage API602/ISO17292/BS5351 og andre standarder og fremstille og acceptere i henhold til standarder gennem hele processen for at sikre produktkvalitet.

Send forespørgsel

Produkt beskrivelse

Den pneumatiske flydende kugleventil overholder designkravene fra American Petroleum Institute Standard API 608 & API 6D og den britiske standard BS 5351 og overholder American Society of Mechanical Engineers Standard ASMEB16.34. Det fremstilles strengt i overensstemmelse med industriens behov og leverer pålidelige og holdbare ventilløsninger til kunder på det globale marked.

Implementeringsstandarder

Designstandarder	API 6D ， API 608 ， ASME B16.34 ， ISO 17292 ， BS5351 ，
Flangestandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Forbindelsesmetoder	Rf ， rtj, bw
Test og accept	API598 API 6D BS12569
Strukturel længde	SME B16.10, BS 558, BS12982, ISO 5752
Tryk og temperaturniveauer	ASME B16.34 、
Krav til brandbeskyttelse	API6FA API607
Lav lækagestandarder	ISO 15848-1, API 622
Anti-korrosionsdesign	NACE MR 0103 ， NACE MR 0175

Anvendelse

Størrelse	NPS 1/2 ”~ 10” DN15 ~ DN250
Trykområde	150 lb - 600lb, PN10 - PN64
Temperaturområde	； -29 ℃ ~ +200 ℃
Anvendelsesområde	Vandhaner, spildevand, konstruktion, olie, kemisk industri, mad, medicin, tekstil, elektricitet, skibsbygning, metallurgi, energisystem osv.
Drivtilstand	Turbine, pneumatisk, elektrisk
Ventilkrop	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Støbegods ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bold	Kugle ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilsædet understøtter ring	Sæde support ring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Ventilsædeindsats	Ptfe, rptfe, nylon, devlon, kig
Ventilstamme	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ydelsesfunktioner

1. Ventilsædet på den pneumatiske flydende kugleventil er en læbeforsegling med god ydelse, lav friktionskoefficient og lille driftsmoment.

2.. Den nederste monterede ventilstamme kan undgå at flyve ud under tryk. Derudover, hvis der er en særlig situation, såsom en brand, kan den danne metalkontakt med ventilkroppen for at sikre, at forseglingen ikke påvirkes af særlige omstændigheder.

3. Ventilen er designet til at være brandsikker og antistatisk.

4. håndtaget har funktionen af at indikere switch-status og fladhovedventilstammen, og håndtaget vil ikke være forkert tilpasset.

5. For at forhindre misoperation er ventilens helt åbne og helt lukkede positioner udstyret med låsehuller, hvilket er mere sikkert og mere praktisk.

6. Ventilens samlede størrelse er relativt lille, og vægten er relativt let. Det kan bruges til hyppig drift og åbner hurtigt og lukkes hurtigt. Det er ikke begrænset af retning under installation og anvendelse, med lille væskemodstand, ingen vibrationer og lav støj.

Pneumatic Floating Ball Valve
