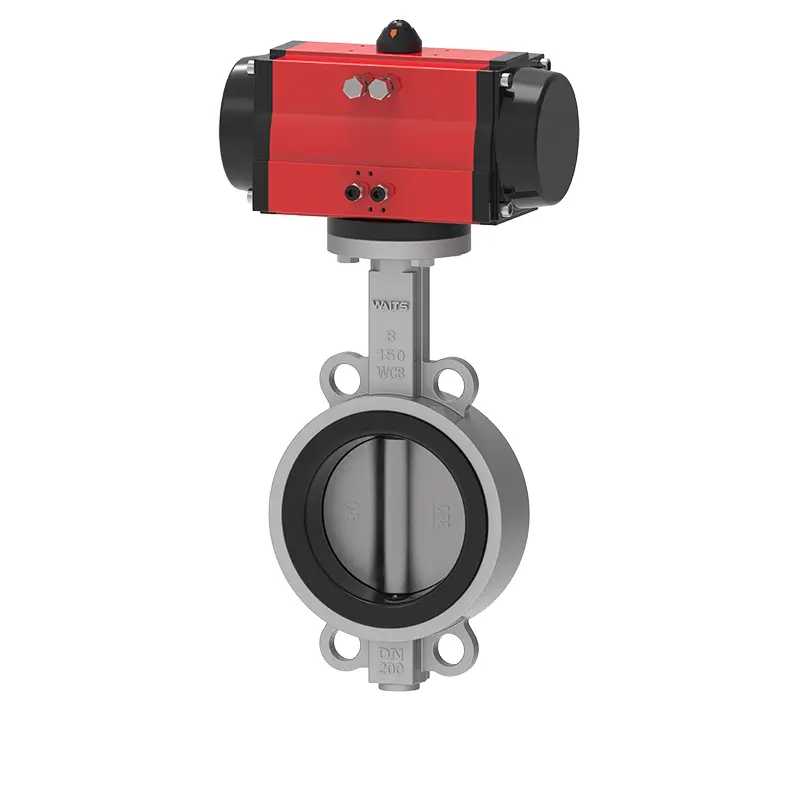

Pneumatisk skive blød siddende sommerfuglventil

Waits er meget erfaren med at fremstille pneumatiske ventiler, og pneumatisk wafer blød siddende sommerfuglventil er et af dens produkter. Vi har trænet vores eget professionelle team og har produktionsbaser i Tianjin og Wenzhou med stabile forsyning og konkurrencedygtige priser. Dette pneumatiske sommerfuglventilmateriale er sikkert og miljøvenligt og kan også bruges i madrelaterede industrier.

Send forespørgsel

Produkt beskrivelse

Waits Valves pneumatiske Wafer blød siddende sommerfuglventil har foretaget justeringer af designet fra præstationsaspektet. Gennem omhyggelig design, forskning og udvikling og fremstilling giver det kunder på det globale marked bedre produkter og brugsoplevelse.

1. Brug meget elastisk ventil sæde gummi

Gummiindholdet i EPDM -ventilsædet er 50%, og vi simulerer mere end 10.000 åbnings- og lukningstest for at sikre stabiliteten af tætningens ydelse og ingen lækage.

De vigtigste relaterede egenskaber ved denne ventil er som følger: land en hårdhed/grad 72 ± 3, 200%trækspænding/MPA≥6, trækstyrke MPA≥15, forlængelse ved pause/%≥350, permanent deformation ved brud/%≦ 10, tårestyrke/KN.M-1≥35, komprimering Permanent deformation (70 ℃*22h, kompetpression 25%)/%≦ 20.

Derudover er ventilsædet designet som en bred kant. Sammenlignet med det smalle kantventilsæde har det brede kantventilsæde en bredere kontaktoverflade med rørledningsflangen, og diameteren kan nå næsten 20 mm, hvilket har bedre tætningsydelse.

2. sommerfuglpladen og ventilakslen er tilsluttet uden stifter, hvilket ikke vil forårsage lækage og korrosion på grund af installationen af stifter. Derudover er metoden til at adskille ventilakslen meget enkel, hvilket gør det nemt at udskifte ventilsædet.

3. Ventilkroppen er udstyret med en anti-spredende enhed, som er mere sikker at bruge i rørledningen.

Implementeringsstandarder

Designstandard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Slutstandard	Implementeringsstandarder ANSI B16.1 Cl. 125 lb og B16,5 Cl. 150 lb. Af 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 og PN16 Som 2129 Tabel D og E BS 10 Tabel D og E MSS SP44 Cl. 150 lb. Awwa C207 150lb ISO 2531 PN6, PN10 og PN16 ISO 7005 PN6, PN10 og PN16
Inspektion og test	API 598 ISO 5208 EN 12266
Ansigt til ansigt	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Topflange	ISO 5211

Anvendelse

Driftstemperatur	-45 ℃ ~+150 ℃
STØRRELSE	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Arbejdstryk / CWP	16bar 10bar
Shell	24bar 15bar
Forsegle	18bar 10bar
Lufttest	6bar 6bar
Driftsmiljø	Ballast og lense -system kemisk behandling Afsaltningsanlæg, borerigge, drikkevand Tørt pulver, mad og drikke, gasplanter HAVC -minedrift, papirindustri, sandhåndtering, havvand, sukkerindustri Thermo teknisk vandbehandling spilde vand
Køremetode	Håndhåndtags Worm Gear Electric Pneumatic
LEGEME	Støbejern duktil jern kulstof stål rustfrit stål al-bronze
Disk	Støbejern duktil jern kulstof stål rustfrit stål al-bronze
STILK	2CR13 F304 F316 F51 F53 Monel K500
SÆDE	Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon Natural Rubber

Ydelsesfunktioner

1. pneumatisk skive blød siddende sommerfuglventil er en lille, letventil, der er let at adskille og reparere.

2. Ventilstrukturen er enkel i design og kompakt som helhed. Åbnings- og lukningshastigheden under drift kan nå 90.

3. Under drift er drejningsmomentet lille og mere arbejdsbesparende.

4. Med hensyn til ventilens vigtige tætningstjeneste udfører vi strenge gasforsøg for at opnå nul lækage.

5. Som professionel producent overvejer vi kundernes tilpassede behov. Pneumatisk wafer blød siddende sommerfuglventil kan vælge forskellige komponentmaterialer og er velegnet til en række medier med en lang række applikationer.

6. Flowegenskaberne har en tendens til at være lineære, og justeringsydelsen er god.

7. Gennem test kan produktet åbnes og lukkes for titusinder af gange og har en lang levetid.

Pneumatic Wafer Soft Seated Butterfly Valve
