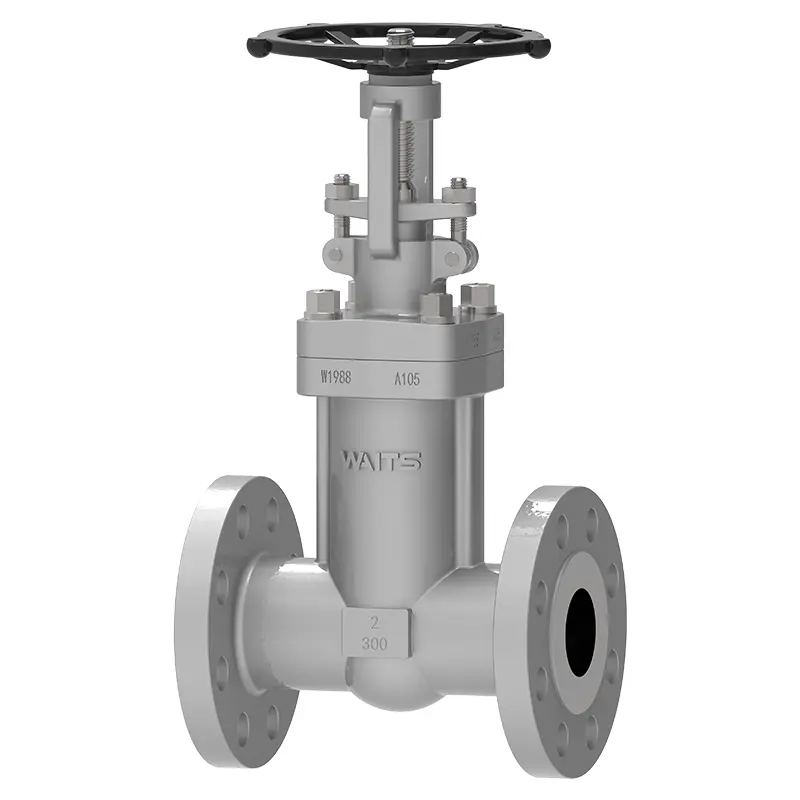

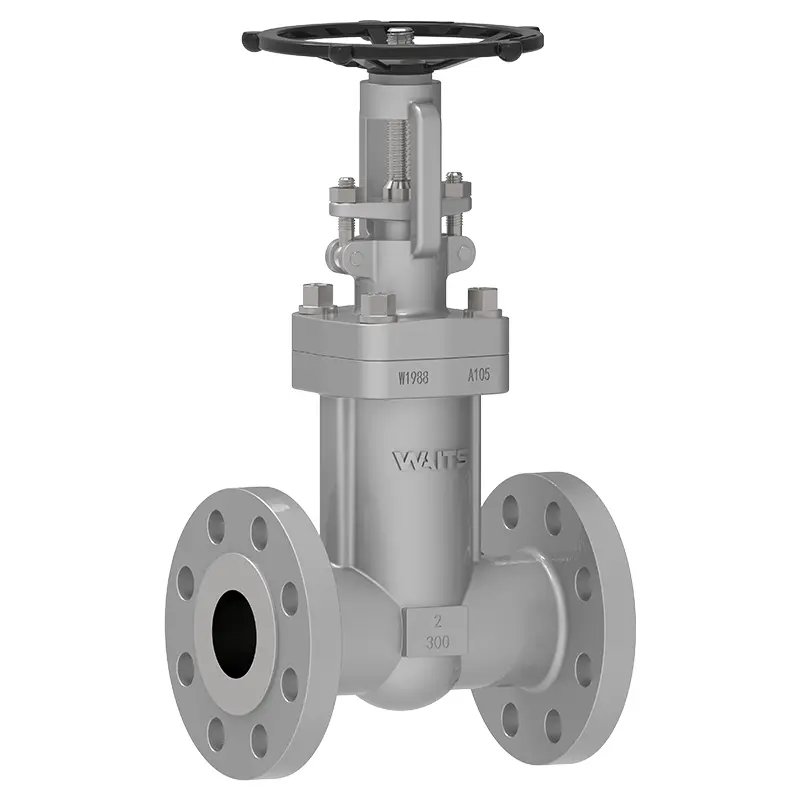

Forged Steel Bellows Seal Gate Valve

Venter ventil af høj kvalitet smedt stål bælge tætningsportventil vedtager metal bælge og pakning af dobbelt tætning. Fuldautomatisk svejsning forhindrer lækage - selvom bælgen mislykkes, kan pakningen sikre nødforsegling. Det er meget velegnet til brandfarlige, eksplosive, ultra lavtemperaturflydende naturgasprojekter og meget ætsende kemiske rørledninger.

Send forespørgsel

Produkt beskrivelse

Ventilventil Holdbart smedet stål bælge forseglingsventil kombinerer fordelene ved bælgeforsegling og portventilteknologi. Bellows -samlingen er dens kernekomponent og giver dynamisk forsegling. Det forbedrer ikke kun tætningspræstationen og forhindrer mediet i at lække gennem ventilstammen, men reducerer også slid på ventilstammen.

I visse kemiske processer er væsken i rørledningen normalt giftig, radioaktiv og farlig. Bellows forseglede ventiler bruges til at forhindre, at giftige kemikalier lækker ind i atmosfæren. Bælgerne kan være lavet af forskellige materialer, såsom 316TI, 321, C276 eller Alloy 625. Ventilkropsmaterialet kan vælges fra alle eksisterende materialer.

Vores bælge forseglede portventiler giver smedede eller støbte ventiler, specielle materialer og kort leveringstid.

Fordele inkluderer:

Lange bælgecyklusliv - 3000 cyklusser

Ikke-roterende stamme forhindrer bælgevridning.

To sekundære stamforseglinger: a) åben position bagsæde; b) Grafitpakning.

Den smedte stålbælkeforseglingsportventil har en koboltkromhærdet sædeoverflade, der er malet og spredt.

Implementeringsstandarder-FORGED STEEL BELLOWS SEAL GATE VALVE
Designstandarder	API602, ‌BS 1414 også
Forbindelsesstandarder	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Forbindelse	RF, RTJ
Test accept	Brand 598 EN12266
Strukturlængde	API6D, ASME B16.10, EN558
Tryk og temperaturvurderinger	ASME B16.34
Brandprøve	API607, API6FA
Lav lækagestandard	API 622
Anti-korrosionsdesign	NACE MR 0175

Applikationsforviklede stål bælge forseglingsportventil
Størrelse	3/8 " - 2"
Trykområde	Klasse 150 - 900 PN1.0 - PN16.0 MPa
Temperaturområde	-29 ° C ~ 500 °
Anvendelse	Olie- og gasekstraktion og transport, raffineringsproces, svovlsyre, salpetersyre og andre farlige kemikalie-rørledningssystemer, kedelvandforsyningskontrolsystem og damprørledning med høj temperatur, kernekraftværkets kølevæskcirkulation osv.
Drivtilstand	Håndhjul, skrå gear, elektrisk, pneumatisk osv.
Ventilkrop/ventilafdækning	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Forseglingsoverflade	Krop, kropsbeklædning af jernbaseret legering, beklædning af hårdbaseret legering
Ventilstamme	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Rod	Fleksibel grafit, polytetrafluoroethylen ...

Nøgleproduktnotater

1. Når du får de smedte stålbælkeforseglingsventil, skal du installere den i den rigtige retning og følge flowretningen. Brug de relevante værktøjer og vær opmærksom på drejningsmomentet, når du opretter forbindelse.

2. Overdreven kraft kan skade forseglingen.

3. Bliv venligst inden for det nominelle interval og undgå at overskride det maksimale tryk eller temperatur for at forhindre funktionsfejl.

4. Kontroller regelmæssigt for at kontrollere, om de smedte stålbellows tætningsportventil har slid, korrosion eller lækage, ellers vil det være svært at sige, om der opstår en ulykke, mens du arbejder.

5. Hvis driften er vanskelig, skal du stoppe driften og kontrollere for blokering eller skade. Tving ikke drift.

6. Vælg kompatible materialer i henhold til typen af medier (damp, olie, kemikalier) for at undgå korrosion.

7. Beskyt i barske miljøer, brug belægninger eller isolerende materialer i våde eller ætsende områder.
